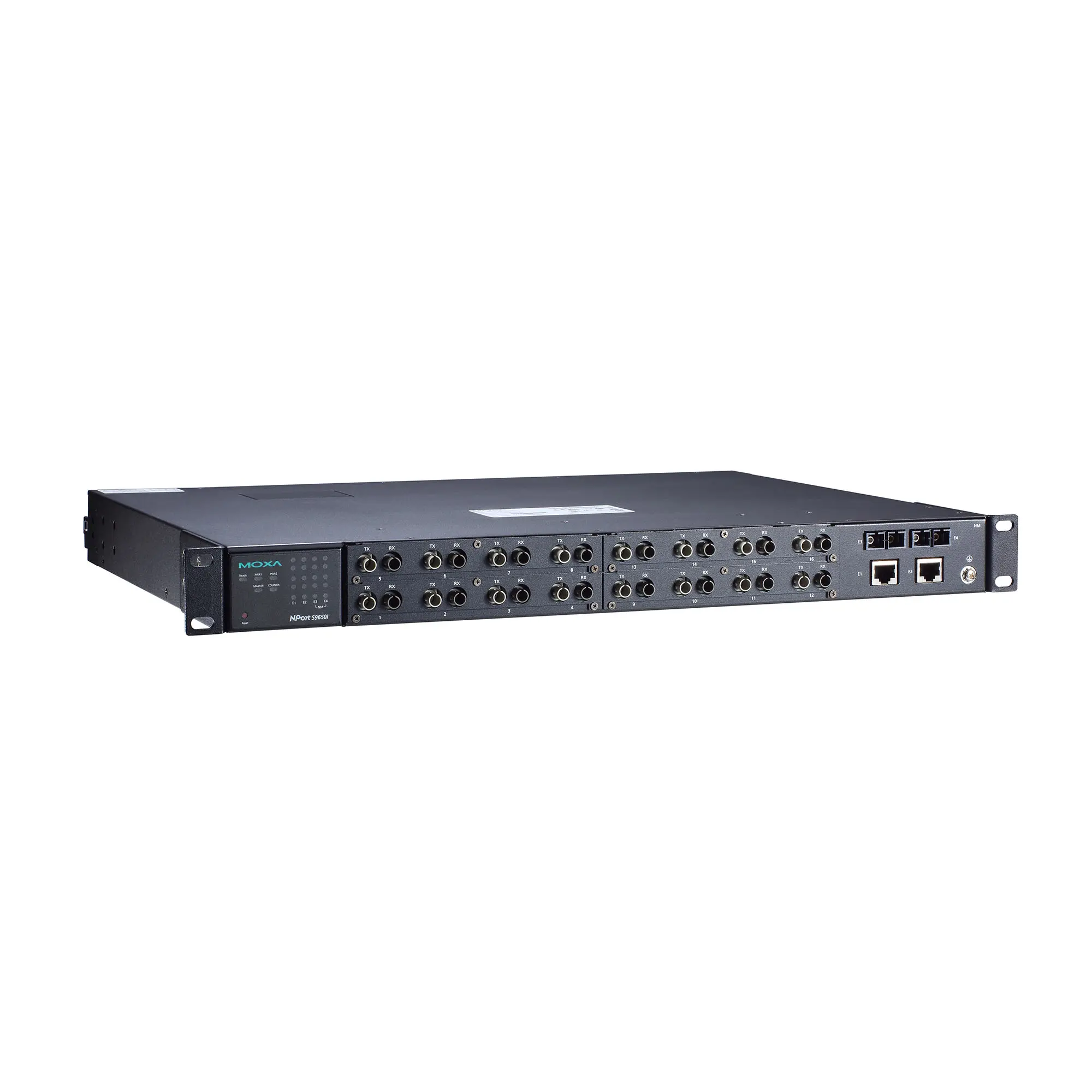

NPort S9650I-8F-2HV-SSC-T

serial device device server – 8portový odolný device server RS-232/422/485 s multimodálními konektory ST na sériových portech, 2 porty 10/100BaseT(X) s podporou IEEE 1588v2, 88 až 300 VDC nebo 85 až 264 VAC, Provozní teplota -40 až 85 °C, s 2portovým Ethernetovým single-mode SC konektorem a optickým modulem

Vstupní/výstupní rozhraní

• Alarm relay outputs: Odporová zátěž: 1 A při 24 VDC

Rozhraní Ethernet

• Porty 10/100BaseT(X) (konektor RJ45): 2
• Porty 100BaseFX (konektor SC pro single-mode): 2
• Magnetická izolační ochrana: 1,5 kV (vestavěná)
• fiber: Více informací 100BaseFX Multimódový jednovidový fiber kabel typu OM1 50/125 µm G.652 800 MHz x km Typická vzdálenost 4 km 5 km 40 km Typická vlnová délka (nm) 1300 1310 Rozsah TX (nm) 1260 až 1360 1280 až 1340 Rozsah RX (nm) 1100 až 1600 1100 až 1600 fiber výkon Rozsah TX (dBm) -10 až -20 0 až -5 Rozsah RX (dBm) -3 až -32 -3 až -34 Rozpočet spojení (dB) 12 29 Disperzní ztráta (dB) 3 1 Poznámka: Při připojení jednovidového optického transceiveru doporučujeme použít atenuátor, aby nedošlo k poškození v důsledku nadměrného optického výkonu.Poznámka: „Typickou vzdálenost“ konkrétního optického transceiveru vypočítejte následovně: Rozpočet spojení (dB) > ztráta rozptylu (dB) + celková ztráta spojení (dB).
• Normy: IEEE 802.1D-2004 pro protokol Spanning Tree IEEE 802.1p pro třídu služeb IEEE 802.1Q pro značkování VLAN IEEE 802.1w pro protokol Rapid Spanning Tree IEEE 802.1X pro autentizaci IEEE 802.3 pro 10BaseT IEEE 802.3ad pro port trunk s LACP IEEE 802.3u pro 100BaseT(X) a 100BaseFX
• Max. počet VLAN: 64
• Prioritní fronty: 4
• Rozsah ID VLAN: VID 1 až 4094

Funkce Ethernetového softwaru

• Možnosti konfigurace: webová konzole (HTTP/HTTPS), nástroj Windows, nástroj pro vyhledávání zařízení (DSU), nástroj MCC, rozhraní příkazového řádku (CLI) přes Serial interface/Telnet/SSH
• Správa: klient DHCP, volba DHCP 82, HTTP, IEC 61850 MMS, IPv4, LLDP, port mirroring, RARP, RMON, SMTP, SNMPv1/v2c/v3, Syslog, Telnet, TFTP, webová konzole
• Filtr: GMRP, GVRP, IGMP v1/v2
• Ovladače Windows Real COM: Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
• Ovladače Linux Real TTY: Verze jádra: 2.4.x, 2.6.x, 3.x, 4.x a 5.x
• Ovladače Fixed TTY: SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
• Android API: Android 3.1.x a novější
• Průmyslové protokoly: Modbus TCP Server (Slave), DNP3 TCP Outstation
• Správa času: NTP Server/Client, SNTP, IEEE 1588v2 PTP (hardwarové), IRIG-B
• MIB: Bridge MIB, nastavení zařízení MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RFC1213, RFC1317, RMON MIB skupiny 1, 2, 3, 9, RSTP MIB
• Redundantní protokoly: RSTP, Turbo Chain, Turbo Ring v1, Turbo Ring v2
• Zabezpečení: HTTPS/SSL, přístup k místnímu účtu, TACACS+, RADIUS, SSH

Serial interface

• Konektor: Multimode fiber ST konektor
• Počet portů: 8
• Sériové standardy: RS-232, RS-422, RS-485
• Provozní režimy: Reálný režim COM, režim RFC2217, režim TCP klient, režim TCP server, režim UDP, režim Modbus, režim DNP3, režim DNP3 Raw Socket, vypnuto
• Přenosová rychlost: 50 bps až 921,6 kbps (podporuje nestandardní přenosové rychlosti)
