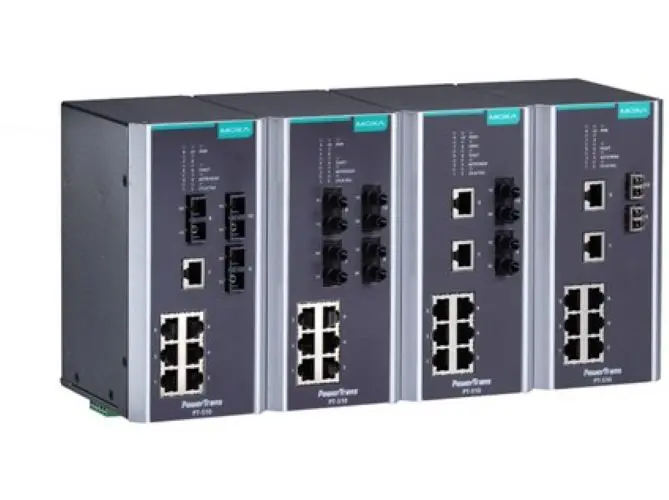

PT-510-MM-ST-HV

Průmyslový spravovaný Ethernetový switch – spravovaný Ethernetový switch na DIN lištu podle normy IEC 61850-3, s 8 porty 10/100BaseT(X) a 2 porty 100BaseFX multimode s konektory ST, 1 izolovaný napájecí zdroj (88 až 300 VDC nebo 85 až 264 VAC), Provozní teplota -40 až 85 °C

Ethernet interface

• Porty 10/100BaseT(X) (konektor RJ45): 8
• Porty 100BaseFX (multimódový konektor ST): 2
• fiber: Více informací 100BaseFX Multimódový jednovidový fiber kabel typu OM1 50/125 µm G.652 800 MHz x km Typická vzdálenost 4 km 5 km 40 km Typická vlnová délka (nm) 1300 1310 Rozsah TX (nm) 1260 až 1360 1280 až 1340 Rozsah RX (nm) 1100 až 1600 1100 až 1600 fiber výkon Rozsah TX (dBm) -10 až -20 0 až -5 Rozsah RX (dBm) -3 až -32 -3 až -34 Rozpočet spojení (dB) 12 29 Disperzní penalizace (dB) 3 1 Poznámka: Při připojení jednovidového optického transceiveru doporučujeme použít atenuátor, aby nedošlo k poškození v důsledku nadměrného optického výkonu. Poznámka: „Typickou vzdálenost“ konkrétního optického transceiveru vypočtěte následovně: Rozpočet spojení (dB) > ztráta rozptylu (dB) + celková ztráta spojení (dB).
• Normy: IEEE 802.1D-2004 pro protokol Spanning Tree IEEE 802.1p pro třídu služeb IEEE 802.1Q pro značkování VLAN IEEE 802.1s pro protokol Multiple Spanning Tree IEEE 802.1w pro protokol Rapid Spanning Tree IEEE 802.1X pro autentizaci IEEE 802.3 pro 10BaseT IEEE 802.3ab pro 1000BaseT(X) IEEE 802.3ad pro port trunk s LACP IEEE 802.3u pro 100BaseT(X) a 100BaseFX IEEE 802.3x pro řízení toku

Funkce ethernetového softwaru

• Filtr: 802.1Q, GMRP, GVRP, IGMP v1/v2c, VLAN založená na portech, VLAN unaware
• Průmyslové protokoly: EtherNet/IP, Modbus TCP
• Správa: řízení toku zpětným tlakem, BOOTP, DHCP Option 66/67/82, DHCP server/klient, řízení toku, HTTP, IPv4/IPv6, LLDP, zrcadlení portu, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP
• MIB: Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB skupiny 1, 2, 3, 9, RSTP MIB
• Redundantní protokoly: MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2
• Zabezpečení: HTTPS/SSL, TACACS+, Port Lock, RADIUS, Rate Limit, SSH
• Správa času: NTP server/klient, SNTP

Vlastnosti přepínače

• Skupiny IGMP: 256
• Velikost tabulky MAC: 8 K
• Max. počet VLAN: 64
• Velikost vyrovnávací paměti paketů: 1 Mbits
• Rozsah ID VLAN: VID 1 až 4094
• Fronty priorit: 4

Serial interface

• Konzolový port: RS-232 (RJ45)

Vstupní/výstupní rozhraní

• Kanály alarmových kontaktů: Odporová zátěž: 1 A při 24 VDC

Parametry napájení

• Připojení: 1 odnímatelná 5kontaktní svorkovnice
• Input voltage: Redundantní napájecí vstupy 110/220 VAC/VDC (88 až 300 VAC, 85 až 264 VDC)
• Ochrana proti přetížení proudem: podporována
• Ochrana proti přepólování: podporována
• Vstupní proud: 0,234/0,148 A při 110/220 VAC 0,10/0,052 A při 110/220 VDC

Mechanical properties

• Housing: hliník
• Stupeň krytí IP: IP40
• Rozměry (bez úchytů): 80 x 160 x 110 mm (3,15 x 6,30 x 4,33 palce)
• Hmotnost: 1210 g (2,69 lb)
• Instalace: montáž na DIN lištu (s volitelnou sadou)

Provozní podmínky

• Provozní teplota: -40 až 85 °C (-40 až 185 °F) Poznámka: Studený start vyžaduje minimálně 100 VAC při -40 °C.
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMI: EN 55032 třída A, CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 8 kV; Vzduch: 15 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 35 V/m IEC 61000-4-4 EFT: Napájení: 4 kV; signál: 4 kV IEC 61000-4-5 Přepětí: Napájení: 4 kV; signál: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF IEC 61000-4-11 DIP
• Rozvodna: IEC 61850-3, IEEE 1613
• Bezpečnost: UL 508

MTBF

• Čas: 372 276 hodin
• Normy: Telcordia SR332

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
