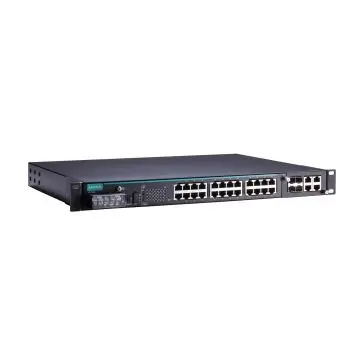

PT-7528-24TX-WV-WV

Průmyslový spravovaný ethernetový switch – spravovaný ethernetový switch IEC 61850-3 pro montáž do racku s 1 slotem pro modul Gigabit Ethernet nebo Fast Ethernet, celkem až 28 portů, kabeláž na předním panelu, 2 izolované napájecí zdroje (18 až 72 VDC), Provozní teplota -40 až 85 °C

Ethernet interface

• Porty 10/100BaseT(X) (konektor RJ45): 24
• fiber: Více informací 100BaseFX Multimódový jednovidový fiber kabel typu OM1 50/125 µm G.652 800 MHz x km Typická vzdálenost 4 km 5 km 40 km 80 km Typická vlnová délka (nm) 1300 1310 1550 Rozsah TX (nm) 1260 až 1360 1280 až 1340 1530 až 1570 Rozsah RX (nm) 1100 až 1600 1100 až 1600 1100 až 1600 fiber výkon Rozsah TX (dBm) -14 až -20* 0 až -5 0 až -5 RX rozsah (dBm) -3 až -32 -3 až -34 -3 až -34 Link Budget (dB) 12 29 29 Dispersion Penalty (dB) 3 1 1 *Tento rozsah platí pouze pro multimodové SC a ST vláknové moduly PT-7528. Poznámka: Při připojení single-mode optického transceiveru doporučujeme použít atenuátor, aby nedošlo k poškození v důsledku nadměrného optického výkonu. Poznámka: „Typickou vzdálenost“ konkrétního optického transceiveru vypočítejte následovně: Link budget (dB) > disperzní ztráta (dB) + celková ztráta linky (dB).
• Směr kabeláže: Přední kabeláž
• Kompatibilní moduly: Slot 1 pro až 4 gigabitové porty
• Standardy: IEEE 802.1D-2004 pro protokol Spanning Tree IEEE 802.1p pro třídu služeb IEEE 802.1Q VLAN IEEE 802.1s pro protokol Multiple Spanning Tree IEEE 802.1w pro protokol Rapid Spanning Tree IEEE 802.1X pro autentizaci IEEE 802.3 pro 10BaseT IEEE 802.3ab pro 1000BaseT(X) IEEE 802.3ad pro port trunk s LACP IEEE 802.3u pro 100BaseT(X) a 100BaseFX IEEE 802.3x pro řízení toku IEEE 802.3z pro 1000BaseSX/LX/LHX/ZX

Funkce ethernetového softwaru

• Filtr: 802.1Q GMRP, GVRP, IGMP v1/v2c Port-based VLAN VLAN unaware
• Průmyslové protokoly: EtherNet/IP Modbus TCP
• Správa: Řízení toku zpětným tlakem BOOTP DHCP Option 66/67/82 DHCP server/klient Řízení toku HTTP IPv4/IPv6 LLDP Port Mirror RARP, RMON, SMTP SNMP Inform SNMPv1/v2c/v3 Syslog Telnet TFTP Kontrola vlákna
• MIB: Bridge MIB Ethernet-like MIB MIB-II P-BRIDGE MIB Q-BRIDGE, MIB, RMON MIB Groups 1, 2, 3, 9 RSTP MIB
• Napájecí stanice: IEC 61850 QoS MMS Configuration Wizard
• Redundantní protokoly: Link Aggregation MSTP, RSTP, STP Turbo Chain Turbo Ring v1/v2
• Zabezpečení: Ochrana proti broadcast storm HTTPS/SSL TACACS+ Port Lock RADIUS Rate Limit SSH
• Správa času: NTP Server/Client SNTP

Vlastnosti přepínače

• Skupiny IGMP: 256
• Velikost jumbo rámce: 9,6 KB
• Max. počet VLAN: 256
• Rozsah ID VLAN: VID 1 až 4094
• Prioritní fronty: 4
• Přepínací kapacita: 12,8 Gb/s
• Přeposílací kapacita: 12,8 Gb/s

Rozhraní USB

• Úložný port: USB typu A

Serial interface

• Konzolový port: USB-sériová konzole (konektor typu B)

Vstupní/výstupní rozhraní

• Alarm relay outputs: Odporová zátěž: 3 A při 30 VDC, 240 VAC

Parametry napájení

• Připojení: 10pinový svorkovnicový blok
• Input voltage: Redundantní napájecí moduly 24/48 VDC (18 až 72 VDC)
• Vstupní proud: 0,741 A při 24 VDC, 0,364 A při 48 VDC
• Ochrana proti přetížení proudem: podporována
• Ochrana proti přepólování: podporována

Mechanical properties

• Housing: hliník
• Stupeň krytí IP: IP40
• Rozměry (bez úchytů): 440 x 44 x 325 mm (17,32 x 1,73 x 12,80 palce)
• Hmotnost: 4900 g (10,89 lb)
• Instalace: montáž do 19palcového racku

Provozní podmínky

• Provozní teplota: -40 až 85 °C (-40 až 185 °F) Poznámka: Studený start vyžaduje minimálně 100 VAC při -40 °C
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMI: EN 55032 třída A CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 8 kV; Vzduch: 15 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 35 V/m IEC 61000-4-4 EFT: Napájení: 4 kV; signál: 4 kV IEC 61000-4-5 Přepětí: Napájení: 4 kV; signál: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF IEC 61000-4-11
• Bezpečnost: UL 508
• Rozvodna: IEC 61850-3 IEEE 1613 třída 2 Poznámka: Modely s optickými porty MCS a SSC jsou v souladu s normou IEEE 1613 třída 1
• Železnice: EN 50121-4
• Řízení dopravy: NEMA TS2

MTBF

• Čas: 771 320 hodin
• Normy: Telcordia SR332

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
