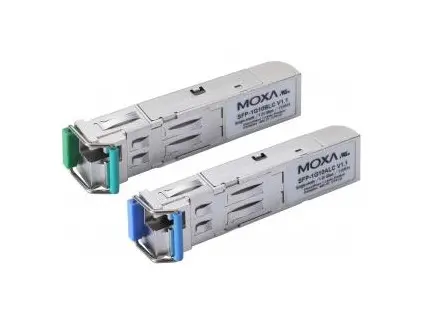

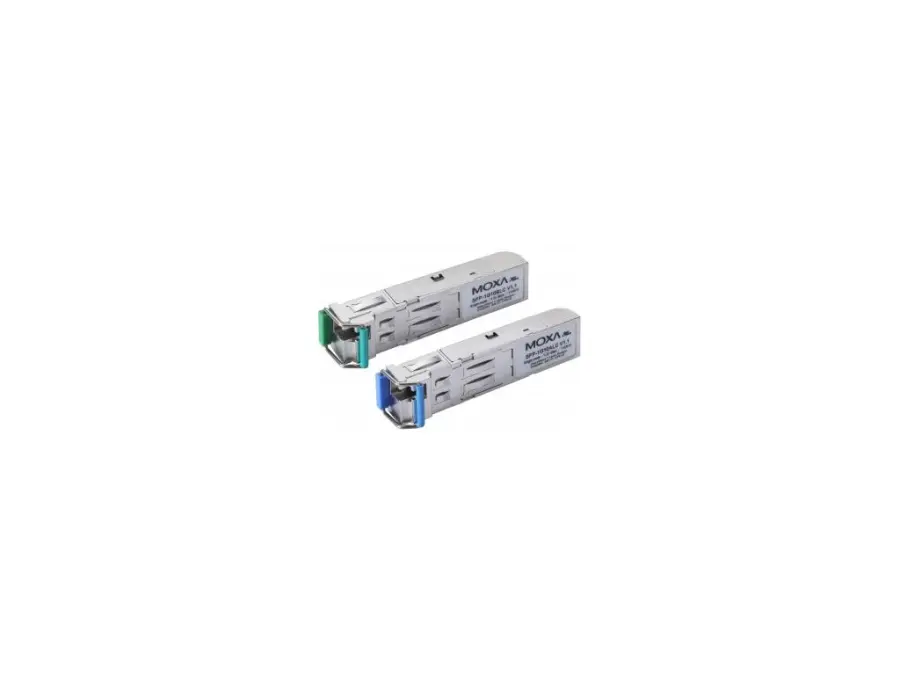

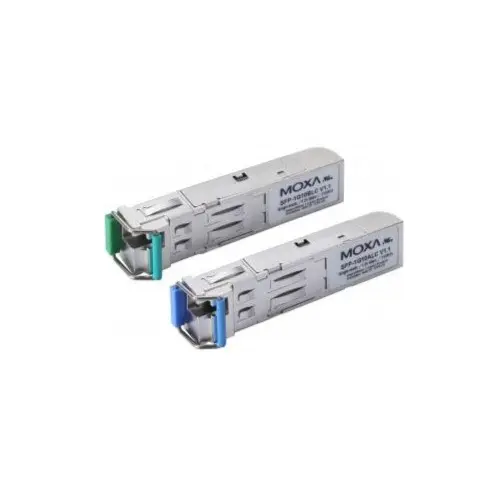

SFP-1G20BLC

Napájecí zdroj – modul SFP typu WDM (BiDi) s 1 portem 1000BaseSFP s konektorem LC pro přenos na vzdálenost 20 km; TX 1550 nm, RX 1310 nm, Provozní teplota 0 až 60 °C

Rozhraní Ethernet

• Porty: 1
• Konektory: Duplexní konektor LC Simplexní konektor LC (pouze typ WDM)
• fiber: Více informací Gigabit Ethernet SFP SFP-SX SFP-LSX Typ transceiveru Multimódový Multimódový Typ optického kabelu OM1 OM2 OM3 OM4 OM1 OM2 OM3 OM4 Typická vzdálenost 300 m 550 m 1 km 1 km 500 m/2 km* 500 m/1 km* 500 m 500 m Typická vlnová délka (nm) 850 1310 Rozsah TX (nm) 830 až 860 1270 až 1355 Rozsah RX (nm) 770 až 860 1260 až 1610 fiber výkon Rozsah TX (dBm) -4 až -9,5 -1 až -9 RX rozsah (dBm) 0 až -18 -1 až -19 Link Budget (dB) 8,5 10 Dispersion Penalty (dB) 4,3 3,6 4,5 4,5 5 Poznámka: Při připojování SFP-LHX, ZX, EZX nebo EZX-120 doporučujeme použít atenuátor, aby nedošlo k poškození transceiveru nadměrným optickým výkonem.*SFP-LSX OM1 a OM 2 mohou dosáhnout uvedené maximální vzdálenosti pouze při použití optických kabelů od konkrétních dodavatelů. Při použití jiných optických kabelů je dosah omezen na 500 m. Seznam podporovaných dodavatelů optických kabelů naleznete na adrese https://www.moxa.com/en/support/product-support/product-faq.
• fiber: Další informace Gigabit Ethernet SFP SFP-LX SFP-LH Typ transceiveru Jednovidový Jednovidový Typ optického kabelu G.652 G.652 Typická vzdálenost 10 km 30 km Typická vlnová délka (nm) 1310 1310 Rozsah TX (nm) 1280 až 1355 1280 až 1355 Rozsah RX (nm) 1260 až 1610 1260 až 1610 fiber výkon Rozsah TX (dBm) -3 až -9 -3 až -8 Rozsah RX (dBm) -3 až -21 -3 až -23 Link Budget (dB) 12 15 Dispersion Penalty (dB) 1 1 Poznámka: Při připojování SFP-LHX, ZX, EZX nebo EZX-120 doporučujeme použít atenuátor, aby nedošlo k poškození transceiveru nadměrným optickým výkonem.
• fiber: Další informace Gigabit Ethernet SFP SFP-LHX SFP-ZX SFP-EZX SFP-EZX-120 Typ transceiveru Jednovidový Jednovidový Jednovidový Jednovidový Typ optického kabelu G.652 G.652 G.652 G.652 Typická vzdálenost 40 km 80 km 110 km 120 km Typická vlnová délka (nm) 1310 1550 1550 1550 Rozsah TX (nm) 1280 až 1340 1530 až 1570 1530 až 1570 1530 až 1570 Rozsah RX (nm) 1260 až 1610 1260 až 1610 1260 až 1610 1100 až 1600 fiber výkon Rozsah TX (dBm) +3 až -4 +5 až 0 +5 až 0 +3 až -2 Rozsah RX (dBm) -1 až -24 -1 až -24 -9 až -30 -8 až -33 Link Budget (dB) 20 24 30 31 Dispersion Penalty (dB) 1 1 1 2 Poznámka: Při připojování SFP-LHX, ZX, EZX nebo EZX-120 doporučujeme použít atenuátor, aby nedošlo k poškození transceiveru nadměrným optickým výkonem.
• fiber: Další informace WDM Gigabit Ethernet SFP SFP-10A SFP-10B SFP-20A SFP-20B Typ transceiveru Jednovidový Jednovidový Typ optického kabelu G.652 G.652 Typická vzdálenost 10 km 20 km Typická vlnová délka (nm) TX 1310, RX 1550 TX 1550, RX 1310 TX 1310, RX 1550 TX 1550, RX 1310 TX Rozsah (nm) 1270 až 1355 1530 až 1570 1270 až 1355 1530 až 1570 Rozsah RX (nm) 1480 až 1580 1260 až 1360 1480 až 1580 1260 až 1360 fiber výkon TX Dosah (dBm) -3 až -9 -2 až -8 RX Dosah (dBm) -3 až -21 -2 až -23 Link Budget (dB) 12 15 Dispersion Penalty (dB) 2 3 Poznámka: Moduly SFP typu WDM musí být používány v párech (např. SFP-1G10ALC a SFP-1G10BLC). Poznámka: Při připojování modulů SFP-40A a 40B doporučujeme použít atenuátor, aby nedošlo k poškození v důsledku nadměrného optického výkonu.
• fiber: Další informace WDM Gigabit Ethernet SFP SFP-40A SFP-40B Typ transceiveru Jednovidové vlákno Typ kabelu G.652 Typická vzdálenost 40 km Typická vlnová délka (nm) TX 1310, RX 1550 TX 1550, RX 1310 Rozsah TX (nm) 1290 až 1330 1530 až 1570 Rozsah RX (nm) 1480 až 1580 1260 až 1360 fiber výkon Rozsah TX (dBm) +2 až -3 Rozsah RX (dBm) -1 až -23 Link Budget (dB) 20 Dis
