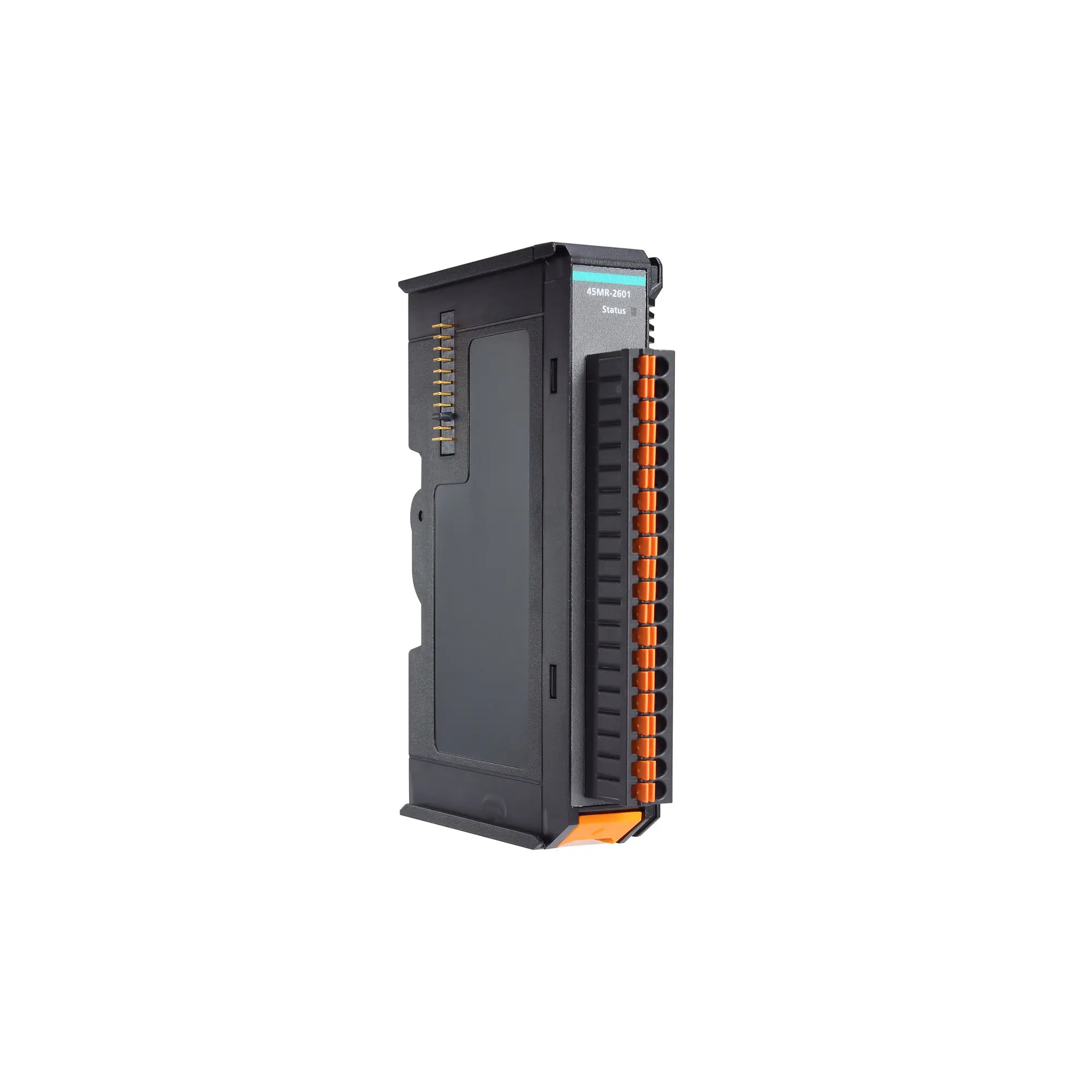

45MR-2600

I/O modul – modul pre řadu ioThinx 4500, 16 DO, 24 VDC, sink, Prevádzková teplota -20 až 60 °C

Vstupné/výstupné rozhranie

• Digitálne výstupné kanály: 16
• Izolace: 3 kVDC alebo 2 kVrms

Digitálne výstupy

• Konektor: Euroblock – spring terminal
• Typ I/O: sink
• Režim I/O: DO alebo pulzní výstup (podporuje iba první 4 kanály)
• Externí napájanie: 12/24 VDC
• Frekvencia pulzného výstupu: 1 kHz
• Ochrana proti prepätiu: 45 VDC
• Vypnutie pri prehriatí: 175 °C (typicky), 150 °C (min.)
• Menovitý prúd: 500 mA na kanál

Spotreba energie

• Spotřeba systému: 57,2 mA pri 3,3 VDC

Mechanické vlastnosti

• Kryt: plast
• Rozmery: 19,5 x 99 x 60,5 mm (0,77 x 3,90 x 2,38 palca)
• Hmotnosť: 77,4 g (0,171 lb)
• Inštalácia: montáž na DIN lištu
• Dĺžka kábla: kábel I/O, 9 až 10 mm
• Zapojení: 18 až 22 AWG

Limity prostredia

• Prevádzková teplota: -20 až 60 °C (-4 až 140 °F)
• Skladovacia teplota (vrátane obalu): -40 až 85 °C (-40 až 185 °F)
• Relatívna vlhkosť okolia: 5 až 95 % (bez kondenzace)
• Nadmorská výška: až 4000 metrů Pokud potřebujete produkty, které zaručeně fungují ve vyšších nadmořských výškách, kontaktujte společnost Moxa.

Normy a certifikácia

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájanie: 1 kV; signál: 0,5 kV IEC 61000-4-5 Prepätie: Napájanie: 2 kV; signál: 1 kV IEC 61000-4-6 CS: 3 V IEC 61000-4-8 PFMF
• Náraz: IEC 60068-2-27
• Vibrácie: IEC 60068-2-6
• Bezpečnosť: UL 61010-2-201
• Nebezpečné prostredie: ATEX, třída I, divize 2 (CID2)

Vyhlásenie

• Ekologický výrobok: RoHS, CRoHS, WEEE

MTBF

• Čas: 647 334 hodin
• Normy: Telcordia SR332

Záruka

• Záručná doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
