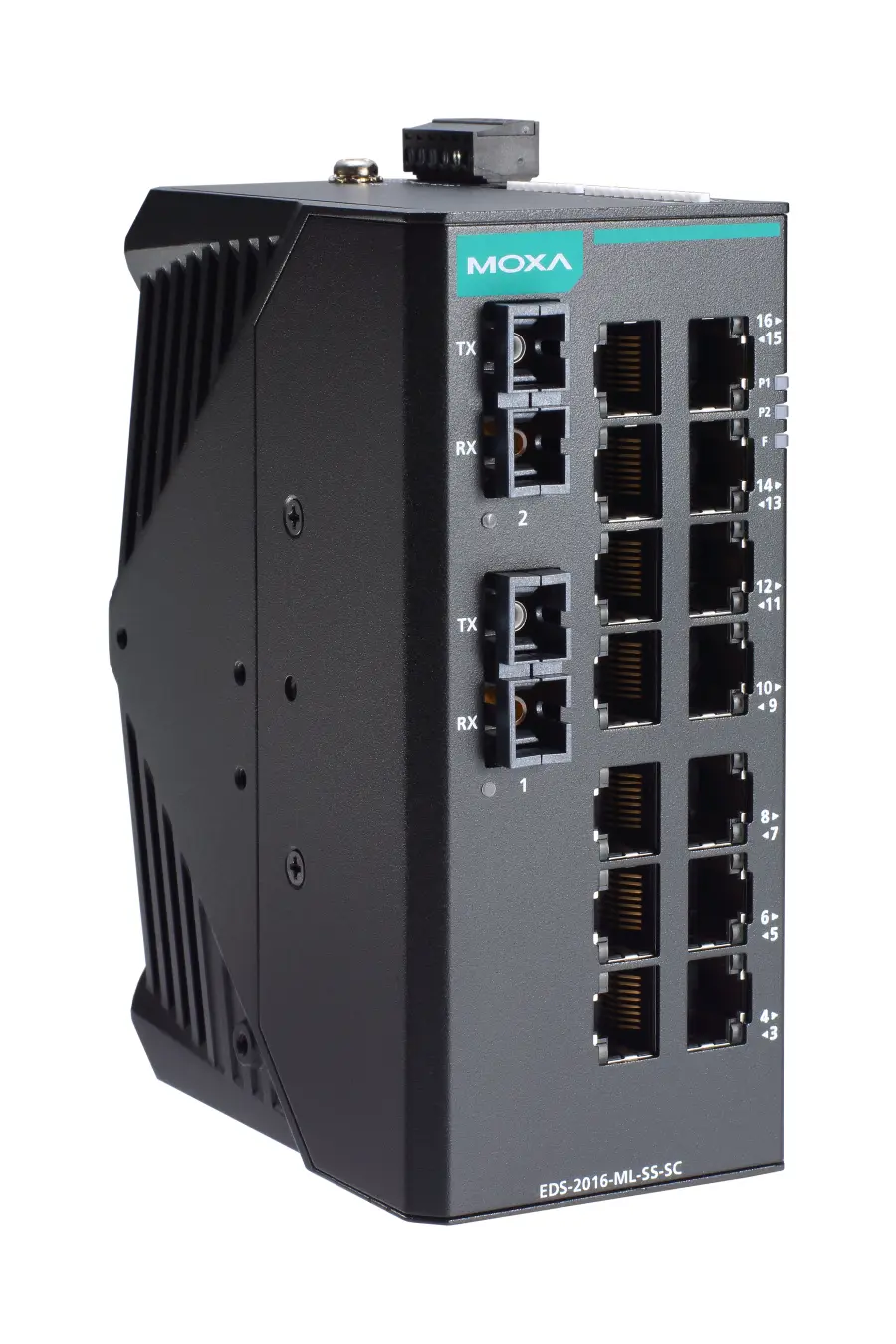

EDS-2016-ML-SS-SC

Priemyselný Ethernetový switch bez managementu – Ethernetový switch s 14 porty 10/100BaseT(X), 2 porty 100BaseFX single-mode s konektory SC, Prevádzková teplota -10 až 60 °C

Ethernetové rozhranie

• Porty 10/100BaseT(X) (konektor RJ45): 14
• Porty 100BaseFX (konektor SC pre viac režimů): 2
• Porty 100BaseFX (konektor SC pre jeden režim): 2
• Normy: IEEE 802.3 pre 10BaseT IEEE 802.3u pre 100BaseT(X) IEEE 802.3x pre s riadením toku IEEE 802.1p pre třídu služeb
• fiber: Viac informácií 100BaseFX Multimódové Jednovidové (40 km) Jednovidové (80 km) Typ optického kábla OM1 50/125 µm G.652 G.652 800 MHz x km Typická vzdialenosť 4 km 5 km 40 km 80 km Typická vlnová Dĺžka (nm) 1300 1310 1550 Rozsah TX (nm) 1260 až 1360 1280 až 1340 1530 až 1570 Rozsah RX (nm) 1100 až 1600 1100 až 1600 1100 až 1600 fiber výkon Rozsah TX (dBm) -10 až -20 0 až -5 0 až -5 Rozsah RX (dBm) -3 až -32 -3 až -34 -3 až -34 Linkový rozpočet (dB) 12 29 29 Disperzní penalizace (dB) 3 1 1 Poznámka: Pri pripojení jednovidového optického transceivera odporúčame použiť atenuátor, aby nedošlo k poškodeniu v dôsledku nadmerného optického výkonu. Poznámka: „Typickú vzdialenosť“ konkrétneho optického transceiveru vypočítejte následovně: Rozpočet spojenia (dB) > strata rozptylu (dB) + celková strata spojenia (dB).

Konfigurácia DIP prepínača

• Ethernetové rozhranie: Kvalita služby (QoS) Ochrana proti broadcast storm Alarm poruchy portu

Vstupné/výstupné rozhranie

• Výstupy alarmového relé: Reléový výstup s proudovou zatížitelností 1 A pri 24 VDC

Vlastnosti prepínača

• Veľkosť tabuľky MAC: 8 K
• Veľkosť vyrovnávacej pamäte paketov: 2 Mbity
• Typ zpracování: Uložit a předat

Parametre napájania

• Pripojenie: 1 odnímatelná 6kontaktní Svorkovnica
• Vstupný prúd: 0,163 A pri 24 VDC
• Vstupné napätie: 12/24/48 VDC Redundantné duální vstupy
• Prevádzkové napätie: 9,6 až 60 VDC
• Ochrana proti preťaženiu prúdom: Podporovaná
• Ochrana proti prepólovaniu: Podporovaná

Mechanické vlastnosti

• Kryt: kovové
• Stupeň krytia IP: IP30
• Rozmery: 58 x 135 x 95 mm (2,28 x 5,31 x 3,74 palca)
• Hmotnosť: 648 g (1,43 libry)
• Inštalácia: montáž na DIN lištu, montáž na stěnu (s volitelnou sadou)

Prevádzkové podmienky

• Prevádzková teplota: -10 až 60 °C (14 až 140 °F)
• Skladovacia teplota (vrátane obalu): -40 až 85 °C (-40 až 185 °F)
• Relatívna vlhkosť okolia: 5 až 95 % (bez kondenzace)

Normy a certifikácia

• Bezpečnosť: UL 61010-2-201 EN 62368-1(LVD)
• EMC: EN 55032/35 EN 61000-6-2/-6-4
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 MHz: 20 V/m IEC 61000-4-4 EFT: Napájanie: 2 kV; Signál: 2 kV IEC 61000-4-5 Prepätie: Napájanie: 2 kV; Signál: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
• Nebezpečné priestory: třída I, divize 2 (CID2) ATEX IECEx
• Železnica: CS 50121-4
• s riadením prevádzky: NEMA TS2
• Vibrácie: IEC 60068-2-6
• Náraz: IEC 60068-2-27
• Voľný pád: IEC 60068-2-32
• Námorná doprava: DNV, LR, ABS NK

MTBF

• Čas: 2 070 826 hod
