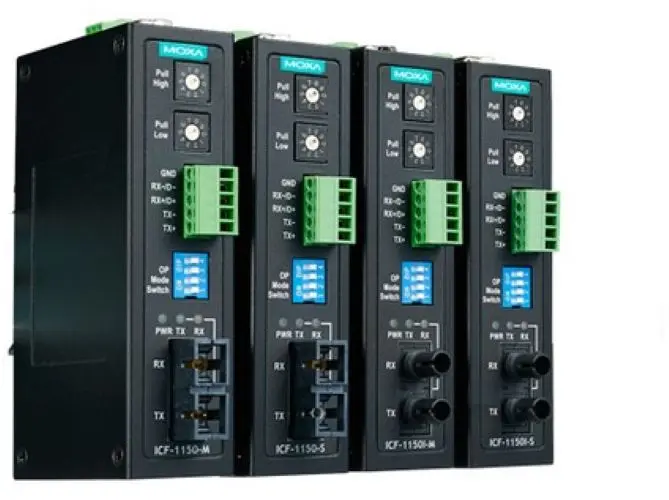

ICF-1150I-M-SC-T-IEX

Sériový převodník – priemyselný převodník RS-232/422/485 na multimodový fiber kábel, konektor SC, izolace 2 kV, IECEx, Prevádzková teplota -40 až 85 °C

Sériové rozhranie

• Počet portů: 2
• Sériové štandardy: RS-232 RS-422 RS-485
• Prenosová rýchlosť: 50 bps až 921,6 kbps (podporuje nestandardní prenosové rýchlosti)
• s riadením toku: ADDC (automatické s riadením smeru dát) pre RS-485
• Konektor: 5kolíkový svorkovnicový konektor Multi-mode SC
• Izolace: 2 kV (modely I)
• fiber: Viac informácií Nízkorychlostní modul optického vlákna Požadavky na kábel optického vlákna Multi-Mode Single-Mode 50/125 µm, 800 MHz G.652 62,5/125 µm, 500 MHz Typická vzdialenosť 5 km 40 km Typická vlnová Dĺžka (nm) 850 1310 Rozsah TX (nm) 840 až 860 1290 až 1330 Rozsah RX (nm) 800 až 900 1100 až 1650 fiber výkon Rozsah TX (dBm) 0 až -8 0 až -8 Rozsah RX (dBm) 0 až -25 0 až -25 Rozpočet spojenia (dB) 15 20 Disperzná strata (dB) 1 1 Poznámka: Pri použití měřiče výkonu k měření výkonu TX vlákna nastavte přenosovou Rýchlosť na 9 600 bps a odešlete data (00, ..., 0h) do sériového portu sériového převodníku.
• Pull High/Low rezistor pre RS-485: 150 kiloohmů, 10 kiloohmů, 4,7 kiloohmů, 3,3 kiloohmů, 1 kiloohm, 909 ohmů, 822 ohmů, 770 ohmů, 500 ohmů, 485 ohmů
• s riadením smeru dát RS-485: ADDC (automatické s riadením smeru dát)
• Terminátor pre RS-485: N/A, 120 ohmů, 120 kiloohmů

Sériové signály

• RS-232: TxD, RxD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND

Parametre napájania

• Vstupný prúd: 300 mA (max.)
• Vstupné napätie: 12 až 48 VDC
• Počet napájacích vstupov: 1
• Ochrana proti preťaženiu prúdom: Podporovaná
• Napájací konektor: Svorkovnica

Mechanické vlastnosti

• Kryt: Kovové
• Stupeň krytia IP: IP30
• Rozmery: 30,3 x 70 x 115 mm (1,19 x 2,76 x 4,53 palca)
• Hmotnosť: 330 g (0,73 libry)
• Inštalácia: montáž na DIN lištu

Prevádzkové podmienky

• Prevádzková teplota: -40 až 85 °C (-40 až 185 °F)
• Skladovacia teplota (vrátane obalu): -40 až 85 °C (-40 až 185 °F)
• Relatívna vlhkosť okolia: 5 až 95 % (bez kondenzace)

Normy a certifikácia

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 8 kV; Vzduch: 15 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájanie: 4 kV; signál: 2 kV IEC 61000-4-5 Prepätie: Napájanie: 4 kV; signál: 1 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; signál: 3 V/m IEC 61000-4-8 PFMF
• Testovanie vplyvu prostredia: IEC 60068-2-1 IEC 60068-2-2 IEC 60068-2-3
• Bezpečnosť: UL 61010-2-201
• Vibrácie: IEC 60068-2-6
• Nebezpečné priestory: UL/cUL třída I CID2 skupiny A/B/C/D ATEX zóna 2 IECEx

MTBF

• Čas: 792 085 hodin
• Normy: Telcordia (Bellcore), GB

Záruka

• Záručná doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
