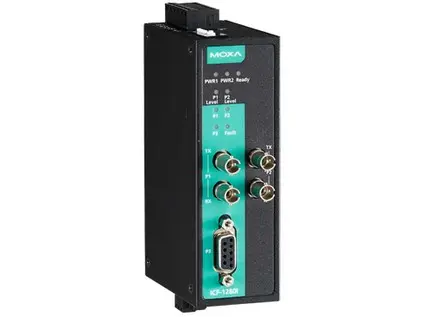

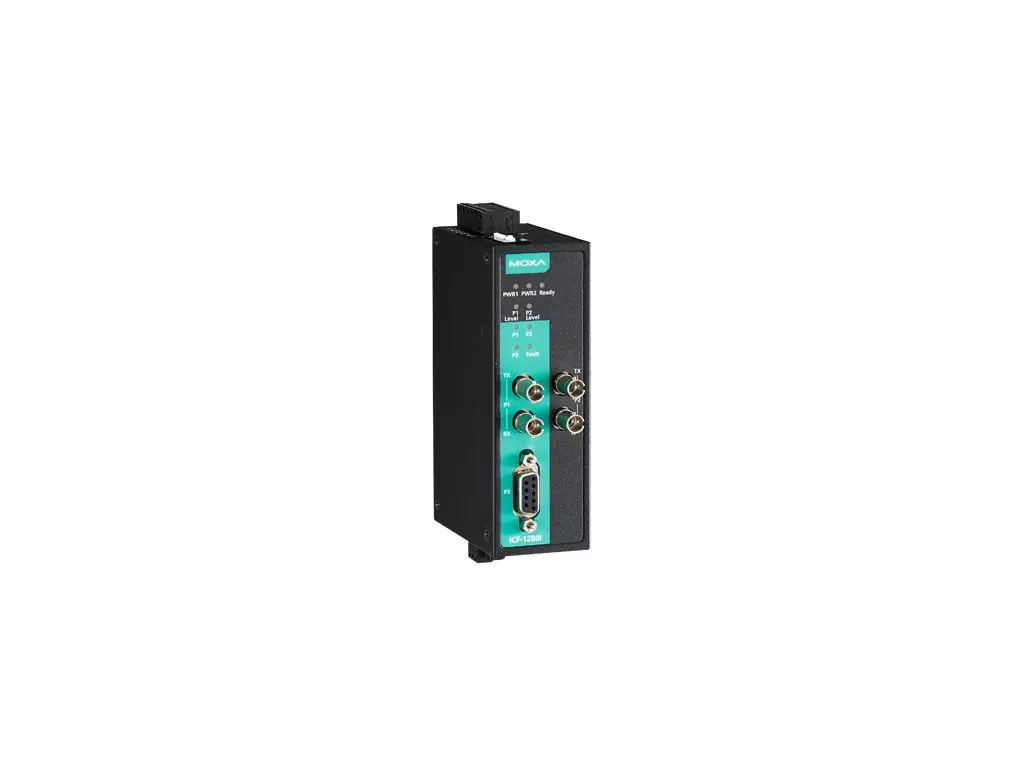

ICF-1280I-S-ST-T

Priemyselné zariadenie na pripojenie na okraji siete – převodník PROFIBUS na fiber, single-mode, 2 konektory ST, Prevádzková teplota -40 až 75 °C

Sériové rozhranie

• fiber: Řada ICF-1280I-M-ST: porty 100BaseFX (konektor ST pre viac režimů) Řada ICF-1280I-S-ST: porty 100BaseFX (konektor ST pre jeden režim)
• fiber: Viac informácií Vícevláknové Jednovláknové Vlnová Dĺžka 820 nm 1310 nm Výstup Tx -14 dBm -7 dBm Citlivosť Rx -28 dBm -29 dBm Rozpočet spojenia 14 dBm 21 dBm Typická vzdialenosť 4 km 45 km

Rozhranie PROFIBUS

• Prenosová rýchlosť: 9600 bps až 12 Mbps
• Konektor: DB9 samica
• Priemyselné protokoly: PROFIBUS DP
• Izolace: 2 kV (vstavaná)
• Počet portů: 1

Parametre napájania

• Vstupný prúd: 370 mA pri 12 až 48 VDC
• Vstupné napätie: 12 až 48 VDC
• Počet napájacích vstupov: 2
• Ochrana proti preťaženiu prúdom: Podporovaná
• Napájací konektor: Svorkovnica (pre modely DC)
• Spotreba energie: 370 mA pri 12 až 48 VDC

Mechanické vlastnosti

• Kryt: kovové
• Stupeň krytia IP: IP30
• Rozmery: 39 x 115 x 70 mm (1,54 x 4,53 x 2,76 palca)
• Hmotnosť: 225 g (0,49 libry)
• Inštalácia: montáž na DIN lištu

Prevádzkové podmienky

• Prevádzková teplota: -40 až 75 °C (-40 až 167 °F)
• Relatívna vlhkosť okolia: 5 až 95 % (bez kondenzace)

Normy a certifikácia

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájanie: 0,5 kV IEC 61000-4-5 Prepätie: Napájanie: 0,5 kV IEC 61000-4-6 CS: 3 V IEC 61000-4-8 PFMF
• Testovanie v prostredie: IEC 60068-2-1 IEC 60068-2-2 IEC 60068-2-3
• Nebezpečné priestory: ATEX třída I divize 2 (CID2) IECEx
• Námorné: DNV
• Bezpečnosť: IEC 60950-1 UL 508
• Vibrácie: IEC 60068-2-6

MTBF

• Čas: 1 870 854 hodin
• Normy: Telcordia (Bellcore), GB

Záruka

• Záručná doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
