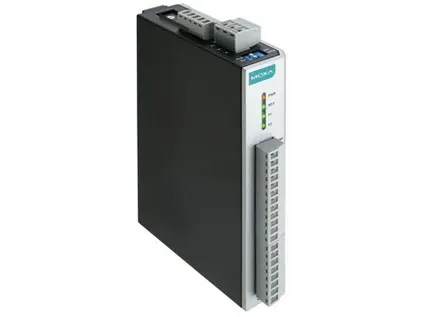

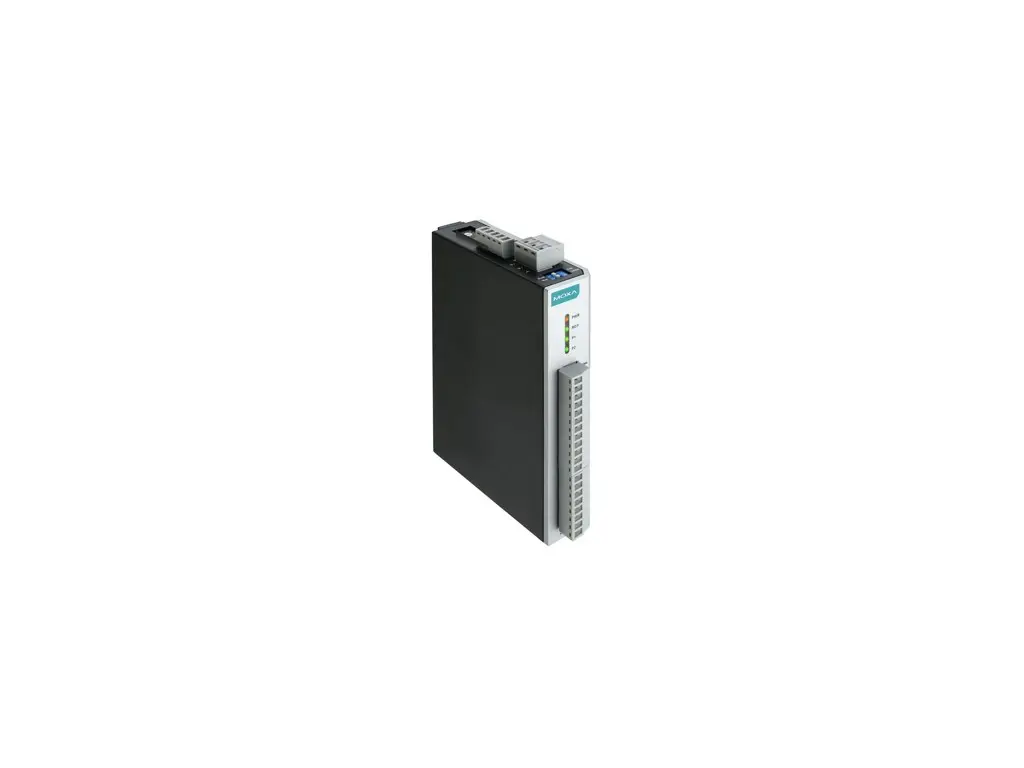

ioLogik R1214-T

Sériové komunikační zariadenie – univerzální I/O, 6 digitálních vstupov, 6 relé, Prevádzková teplota -40 až 85 °C

Vstupné/výstupné rozhranie

• Tlačítka: tlačítko reset
• Digitálne vstupné kanály: 6
• Izolace: 3 kV DC alebo 2 kV Vrms
• Reléové kanály: 6

Digitálne vstupy

• Konektor: šroubovací Svorkovnica Euroblock
• Max. frekvencia počítania: 2,5 kHz
• Interval digitálneho filtrovania: konfigurovatelný softwarem
• Suchý kontakt: zapnuto: zkrat na GND vypnuto: otevřeno
• Režim I/O: DI alebo čítač udalostí
• Body na COM: 6 kanálů
• Typ senzora: Dry contact (potential-free), Mokrý kontakt (NPN alebo PNP)
• Mokrý kontakt (DI k COM): Zapnuto: 10 až 30 VDC Vypnuto: 0 až 3 VDC

Relé

• Průrazné napätie: 500 VAC
• Konektor: Šroubovací Svorkovnica Euroblock
• Menovitý prúd kontaktu: Odporová záťaž: 5 A pri 30 VDC, 250 VAC, 110 VAC
• Kontaktní odpor: 100 miliohmů (max.)
• Elektrická odolnost: 100 000 operací pri 5 A odporové zátěži
• Počáteční izolační odpor: 1 000 megaohmů (min.) pri 500 VDC
• Mechanická odolnost: 5 000 000 operací
• Frekvencia pulzného výstupu: 0,3 Hz pri jmenovitém zaťaženie
• Typ: výkonové relé typu A (N.O.)
• Poznámka: Vlhkosť okolia nesmí kondenzovat a musí se pohybovat mezi 5 a 95 %. Relé môžu pri prevádzky v prostredie s vysokou kondenzací pod 0 °C vykazovat poruchy.

LED rozhranie

• LED indikácia: PWR, RDY, P1, P2

Sériové rozhranie

• Prenosová rýchlosť: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 112800, 921600 bps
• Konektor: Svorkovnica
• Počet portů: 2
• Parita: žádná, sudá, lichá
• Pull High/Low rezistor pre RS-485: 1 kilo-ohm, 150 kilo-ohmů
• Sériové štandardy: RS-485
• Stop bity: 1, 2
• Prepätie: 1 kV
• ESD: 15 kV
• Dátové bity: 8

Sériové signály

• RS-485-2w: Data+, Data-, GND

Funkcie sériového softvéru

• Priemyselné protokoly: Modbus RTU Slave

Parametre napájania

• Napájací konektor: Šroubovací Svorkovnica Euroblock
• Počet napájacích vstupov: 1
• Vstupné napätie: 12 až 48 VDC
• Spotreba energie: 207 mA pri 24 VDC

Mechanické vlastnosti

• Kryt: plast
• Rozmery: 27,8 x 124 x 84 mm (1,09 x 4,88 x 3,31 palca)
• Hmotnosť: 200 g (0,44 lb)
• Inštalácia: montáž na DIN lištu, montáž na zeď
• Zapojení: kábel I/O, 16 až 26 AWG Napájací kábel, 12 až 24 AWG

Limity prostredia

• Prevádzková teplota: -40 až 85 °C (-40 až 185 °F)
• Skladovacia teplota (vrátane obalu): -40 až 85 °C (-40 až 185 °F)
• Relatívna vlhkosť okolia: 5 až 95 % (bez kondenzace)
• Nadmorská výška: 2000 m Pokud potřebujete produkty, u kterých je zaručeno správné fungování ve vyšších nadmořských výškách, kontaktujte společnost Moxa.

Normy a certifikácia

• EMC: EN 55032/24
• EMI: CISPR 32, FCC část
