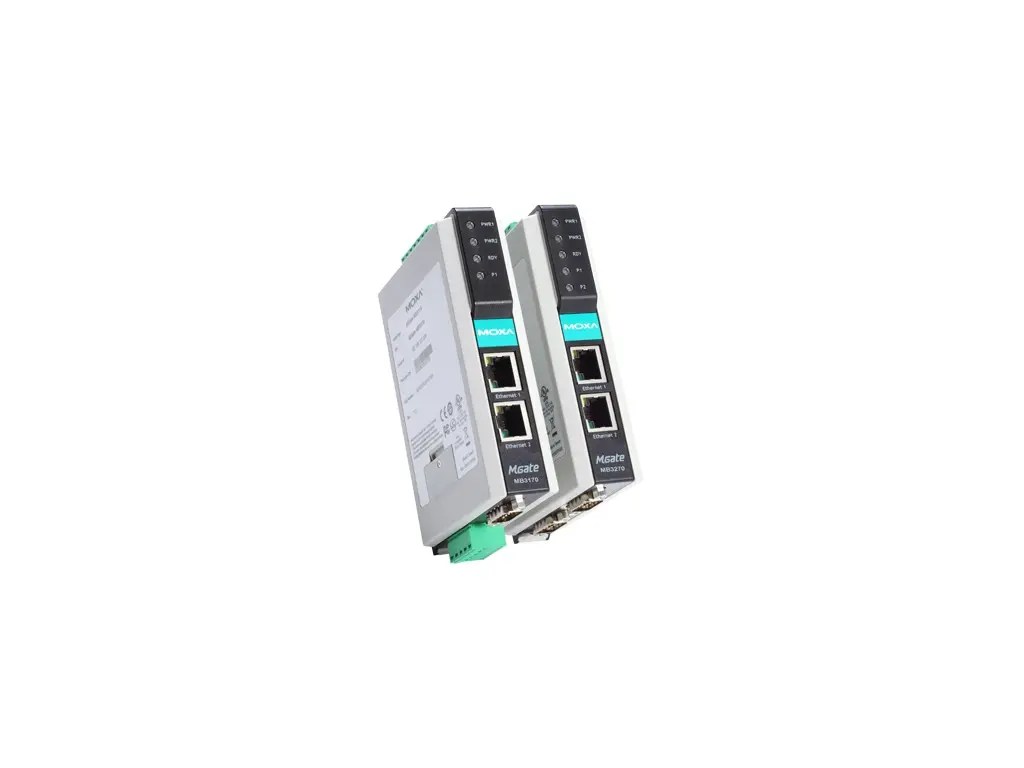

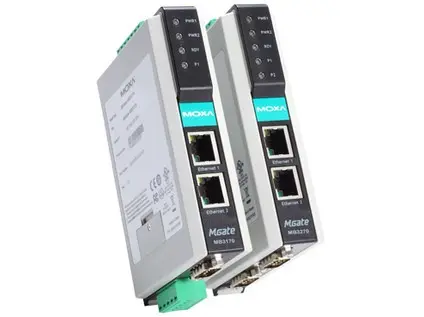

MGate MB3270-T

Sériové komunikační zariadenie – 2portová pokročilá gateway Modbus, Prevádzková teplota -40 až 75 °C

Ethernetové rozhranie

• Porty 10/100BaseT(X) (konektor RJ45): 2 (1 IP, kaskádové pripojenie Ethernet) Automatické pripojenie MDI/MDI-X
• Magnetická izolačná ochrana: 1,5 kV (vstavaná)
• fiber: Viac informácií 100BaseFX Multimódový jednovidový fiber kábel typu OM1 50/125 µm G.652 800 MHz x km Typická vzdialenosť 4 km 5 km 40 km Typická vlnová Dĺžka (nm) 1300 1310 Dosah TX (nm) 1260 až 1360 1280 až 1340 Rozsah RX (nm) 1100 až 1600 1100 až 1600 fiber výkon Rozsah TX (dBm) -10 až -20 0 až -5 Rozsah RX (dBm) -3 až -32 -3 až -34 Rozpočet spojenia (dB) 12 29 Disperzná strata (dB) 3 1 Poznámka: Pri pripojení jednovidového optického transceivera odporúčame použiť atenuátor, aby nedošlo k poškodeniu v dôsledku nadmerného optického výkonu. Poznámka: „Typickú vzdialenosť“ konkrétneho optického transceiveru vypočítajte nasledovne: Rozpočet spojenia (dB) > penalizace rozptylu (dB) + celková strata spojenia (dB).

Funkcie ethernetového softvéru

• Priemyselné protokoly: Modbus TCP klient (master) Modbus TCP server (slave)
• Možnosti konfigurácie: Webová konzola (HTTP/HTTPS) Nástroj na vyhľadávanie zariadení (DSU) MGate Manager Nástroj MCC Telnet konzola
• Správa: ARP DHCP klient DNS HTTP, HTTPS, SMTP, SNMP Trap SNMPv1/v2c/v3 TCP/IP Telnet UDP NTP klient
• MIB: RFC1213, RFC1317
• Správa času: NTP klient

Bezpečnostné funkcie

• Overovanie: Místní databáze
• Šifrovanie: HTTPS AES-128 AES-256 SHA-256
• Bezpečnostné protokoly: SNMPv3 HTTPS (TLS 1.2)

Sériové rozhranie

• Počet portů: 2
• Konektor: 2 x DB9 samec
• Sériové štandardy: RS-232/422/485 (volitelné softwarem)
• Prenosová rýchlosť: 50 bps až 921,6 kbps
• Dátové bity: 7, 8
• Parita: žádná, sudá, lichá, mezera, značka
• Stop bity: 1, 2
• s riadením toku: DTR/DSR RTS switch (iba RS-232) RTS/CTS
• Pull High/Low rezistor pre RS-485: 1 kilo-ohm, 150 kilo-ohmů
• Terminátor pre RS-485: 120 ohmů
• s riadením smeru dát RS-485: ADDC (automatické s riadením smeru dát)

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND

Sériové softvérové funkcie

• Priemyselné protokoly: Modbus RTU/ASCII Master Modbus RTU/ASCII Slave

Modbus (transparentné)

• Max. počet pripojení klientov: 32
• Max. počet pripojení serverov: 32

Parametre napájania

• Vstupné napätie: 12 až 48 VDC
• Vstupný prúd: 435 mA pri 12 VDC
• Napájací konektor: 7pinová Svorkovnica

Relé

• Menovitý prúd kontaktu: Odporová záťaž: 1 A pri 30 VDC

Mechanické vlastnosti

• Kryt: plast
• Stupeň krytia IP: IP30
• Rozmery (s úchytmi): 29 x 89,2 x 124,5 mm (1,14 x 3,51 x 4,90 palca)
• Rozmery (bez úchytov): 29 x 89,2 x 118,5 mm (1,14 x 3,51 x 4,67 palca)
• Hmotnosť: 380 g (0,84 lb)

Prevádzkové podmienky

• Prevádzková teplota: -40 až 75 °C (
