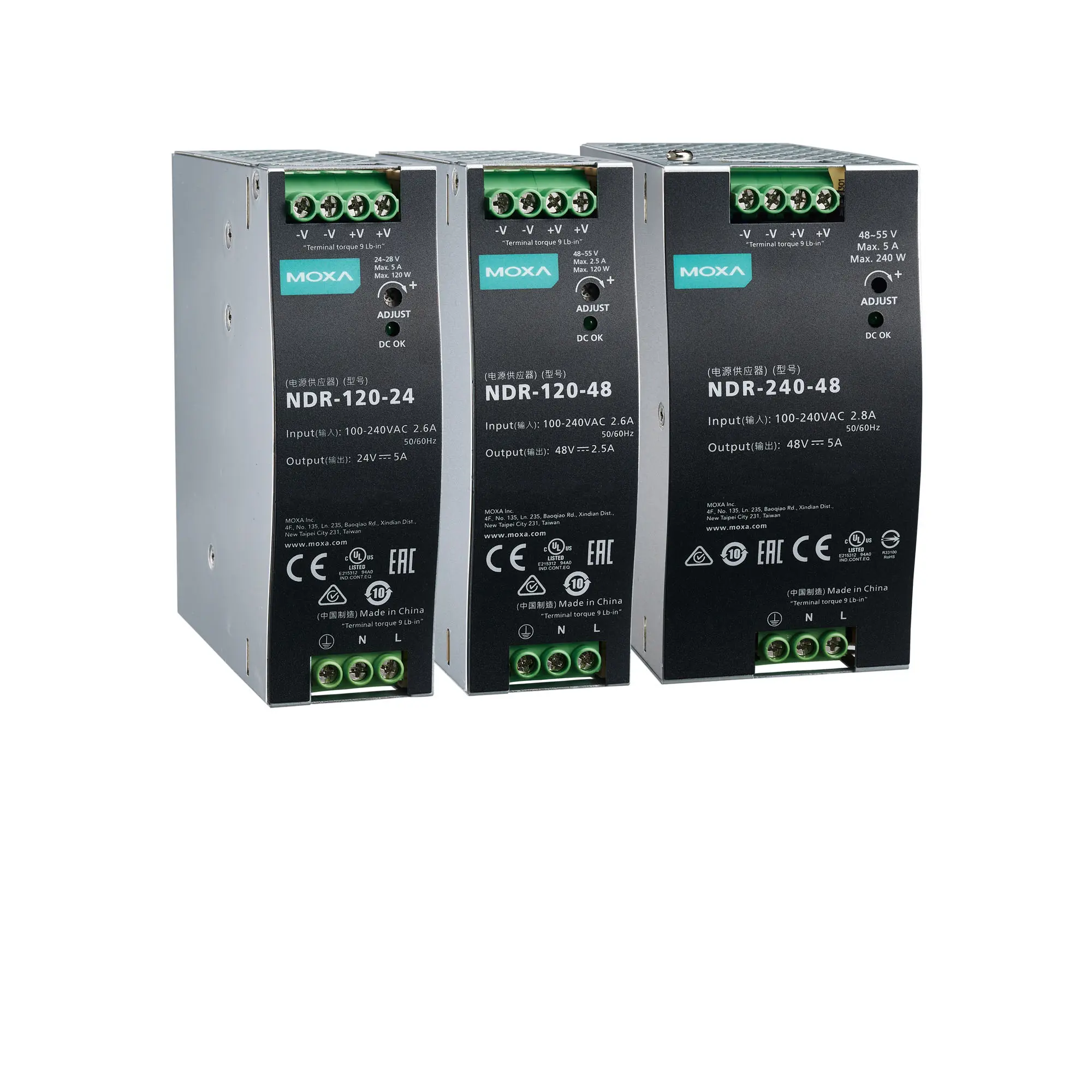

NDR-120-24

Napájací zdroj – 120 W/5,0 A Napájací zdroj 24 VDC na DIN lištu, univerzální Vstupné napätie 90 až 264 VAC alebo 127 až 370 VDC, Prevádzková teplota -20 až 70 °C

Parametre výstupného výkonu

• Příkon: 120 W
• Napätie: 24 VDC
• Menovitý prúd: 0 až 5 A
• Zvlnění a šum: 120 mVp-p
• Rozsah nastavenie napätie: 24 až 28 VDC
• Nastavenie/doba náběhu pri plném zaťaženie: 2500 ms, 60 ms pri 115 VAC 1200 ms, 60 ms pri 230 VAC
• Typická doba výdrže pri plném zaťaženie: 10 ms pri 115 VAC, 16 ms pri 230 VAC

Parametre vstupného výkonu

• Typická účinnost: 88 %
• Typický prúd: 1,3 A pri 230 VAC, 2,25 A pri 115 VAC
• Rozsah napätie: 90 až 264 VAC (47 až 63 Hz) 127 až 370 VDC
• Spouštěcí prúd (studený start): 35 A pri 230 VAC, 20 A pri 115 VAC

Ochrana proti preťaženiu

• Menovitý výstupný výkon: 105 až 160 %
• Typ ochrany: obmedzenia konstantního prúdu, automatické obnovení po odstranění poruchy

Ochrana proti prepätiu

• Rozsah prepätie: 29 až 33 V
• Typ ochrany: vypnutie provozního napätie, obnovení napájanie pre obnovení

Mechanické vlastnosti

• Kryt: kovové
• Rozmery: 123,75 x 125,20 x 40 mm (4,87 x 4,93 x 1,57 palca)
• Hmotnosť: 500 g (1,10 lb)

Prevádzkové podmienky

• Prevádzková teplota: -20 až 70 °C (-4 až 158 °F)
• Skladovacia teplota: -40 až 85 °C (-40 až 185 °F)
• Relatívna vlhkosť okolia: 20 až 95 % (bez kondenzace)
• Max. Prevádzková teplota pri plném zaťaženie: 45 °C (113 °F)

Normy a certifikácia

• Bezpečnosť: UL 508 EN 62368-1 IEC 62368-1
• EMC: EN 55032/35 EN 61000-3-2 třída A EN 61000-3-3 EN IEC 61204-3 EN IEC 61000-6-2
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 10 V/m IEC 61000-4-4 EFT: Napájanie: 2 kV IEC 61000-4-5 Prepätie: Napájanie: 4 kV IEC 61000-4-6 CS: 0,15 kHz až 80 MHz: 10 Vrms IEC 61000-4-8: 30 A/m IEC 61000-4-11

MTBF

• Normy: MIL-HDBK-217F
• Čas: 453 334 hodin

Záruka

• Záručná doba: 3 roky
• Podrobnosti: Viz www.moxa.com/warranty
