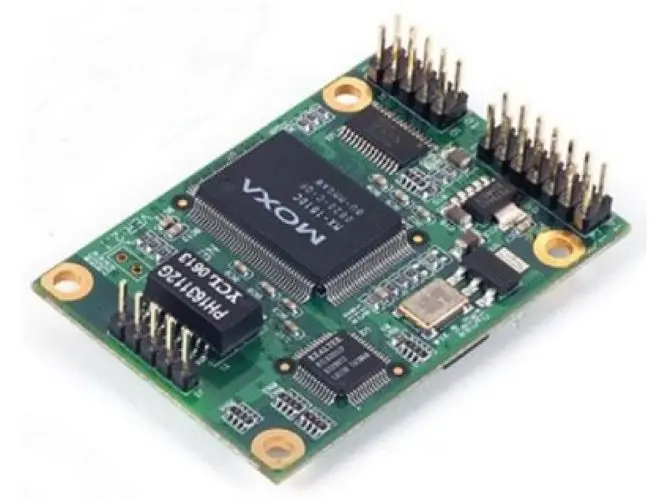

NE-4120A

serial device device server – modul servera zariadení pre zariadenia RS-422/485, podporuje 10/100BaseT(X) s 5pinovým Ethernetovým konektorom

Platforma

• CPU: 16-bitový MCU

Pamäť

• Flash: 2 MB
• SDRAM: 1 MB

Vstupné/výstupné rozhranie

• Konfigurovateľné kanály DIO (pomocou softvéru): 4

Ethernetové rozhranie

• Porty 10/100BaseT(X), Auto MDI/MDI-X: 5pinový konektor
• Magnetická izolačná ochrana: 1,5 kV (vstavaná)
• Štandardy: IEEE 802.3 pre 10BaseT IEEE 802.3u pre 100BaseT(X) IEEE 802.3x pre s riadením toku

Funkcie ethernetového softvéru

• Možnosti konfigurácie: webová konzola (HTTP), nástroj Windows, konzola Telnet, sériová konzola
• Správa: ARP, nástroj na vyhľadávanie zariadení (DSU), klient DHCP, HTTP, IPv4, SMTP, SNMPv1/v2c, TCP/IP, Telnet, UDP, webová konzola, ICMP
• Ovládače Windows Real COM: Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
• Ovládače Linux Real TTY: Verze jádra: 2.4.x, 2.6.x, 3.x, 4.x a 5.x
• Ovládače Fixed TTY: SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
• Android API: Android 3.1.x a novější

Sériové rozhranie

• Počet portů: 2 (1 pre Sériové rozhranie, 1 pre port konzola TTL)
• Sériové štandardy: RS-422, RS-485
• Prevádzkový režimy: Reálný režim COM, režim TCP klient, režim TCP server, režim UDP
• Prenosová rýchlosť: 110 bps až 230,4 kbps
• Dátové bity: 5, 6, 7, 8
• Stop bity: 1, 1,5, 2
• Parita: žádná, sudá, lichá, mezera, značka
• s riadením toku: žádné, RTS/CTS, DTR/DSR, XON/XOFF

Sériové signály

• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND

Parametre napájania

• Vstupné napätie: 5 VDC
• Spotreba energie: 290 mA pri 5 VDC

Mechanické vlastnosti

• Rozmery: 57 x 40 mm (2,24 x 1,57 palca)
• Hmotnosť: 20 g (0,04 lb)
• Typ formátu: Moduly s pinovým konektorom připravené k použití

Limity prostredia

• Prevádzková teplota: 0 až 55 °C (32 až 131 °F)
• Skladovacia teplota (vrátane obalu): -40 až 60 °C (-40 až 140 °F)
• Relatívna vlhkosť okolia: 5 až 95 % (bez kondenzace)

Normy a certifikácia

• EMC: EN 55032/24
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájanie: 1 kV; signál: 0,5 kV IEC 61000-4-5 Prepätie: Napájanie: 1 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; signál: 3 V/m IEC 61000-4-8 PFMF
• Testovanie vplyvu prostredia: IEC 60068-2-1 IEC 60068-2-3 IEC 60068-2-14

Vyhlásenie

• Ekologický produkt: RoHS, CRoHS, WEEE

MTBF

• Čas: 289 573 hodin
• Normy: Telcordia SR332

Záruka

• Záručná doba: 5 let
• Podrobnosti: Viz
