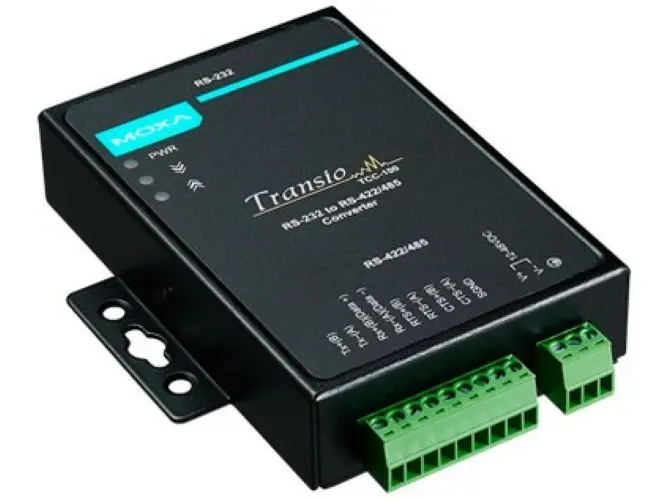

TCC-100

Sériový převodník – převodník RS-232 na RS-422/485

Sériové rozhranie

• Počet portů: 2
• Konektor: Svorkovnica
• Sériové štandardy: RS-232 RS-422 RS-485
• Prenosová rýchlosť: 50 bps až 921,6 kbps (podporuje nestandardní prenosové rýchlosti)
• Pull High/Low rezistor pre RS-485: 1 kilo-ohm, 150 kilo-ohmů
• s riadením smeru dát RS-485: ADDC (automatické s riadením smeru dát)
• Terminátor pre RS-485: N/A, 120 ohmů, 120 kilo-ohmů

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, RTS (volitelné), CTS (volitelné), GND
• RS-485-2w: Data+, Data-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND

Parametre napájania

• Vstupný prúd: 47 mA (max.)
• Vstupné napätie: 12 až 48 VDC
• Počet napájacích vstupov: 1
• Ochrana proti preťaženiu prúdom: Podporované
• Napájací konektor: Svorkovnica (pre modely DC)

Mechanické vlastnosti

• Kryt: kovové
• Stupeň krytia IP: IP30
• Rozmery: 67 x 100,4 x 22 mm (2,64 x 3,93 x 0,87 palca)
• Hmotnosť: 148 g (0,33 libry)
• Inštalácia: montáž na stěnu, montáž na DIN lištu (s volitelnou sadou)

Prevádzkové podmienky

• Prevádzková teplota: -20 až 60 °C (-4 až 140 °F)
• Skladovacia teplota (vrátane obalu): -40 až 85 °C (-40 až 185 °F)
• Relatívna vlhkosť okolia: 5 až 95 % (bez kondenzace)

Normy a certifikácia

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájanie: 1 kV; Signál: 0,5 kV IEC 61000-4-5 Prepätie: Napájanie: 1 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; Signál: 3 V/m IEC 61000-4-8 PFMF
• Bezpečnosť: UL 60950-1
• Vibrácie: IEC 60068-2-6
• Testovanie vplyvu prostredia: IEC 60068-2-1 IEC 60068-2-3

MTBF

• Čas: 3 017 857 hodin
• Normy: Telcordia (Bellcore), GB

Záruka

• Záručná doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
