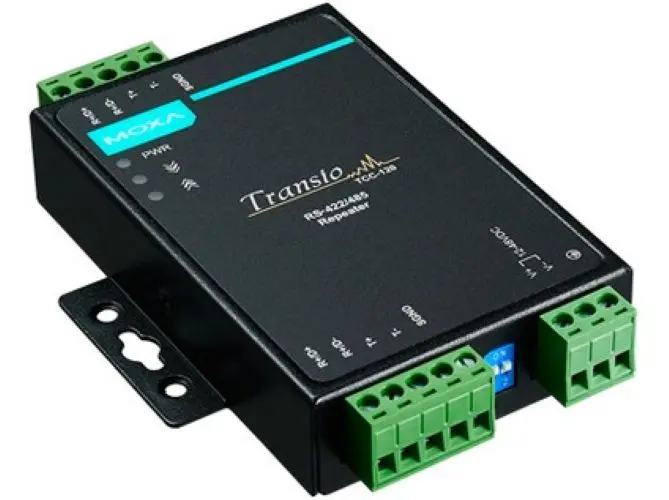

# TCC-120

Sériový převodník, sériový: RS-422 RS-485, teplota: -20 až 60 °C (-4 až 140 °F), napájanie: 1

**Dostupnost:** Nie je na sklade (0 ks)

## Základní informace

| Parametr | Hodnota |
| --- | --- |
| Jednotka | ks |
| Kód 1 | 181612021010 |
| Záruka | 60 |
| Záruka pre firmy | 60 |
| Značka | MOXA |

## Podrobný popis

Sériový převodník – převodník/opakovač RS-422/485Sériové rozhranieKonektor: SvorkovnicaPočet portů: 2Sériové štandardy: RS-422 RS-485Prenosová rýchlosť: 50 bps až 921,6 kbps (podporuje nestandardní prenosové rýchlosti)Pull High/Low rezistor pre RS-485: 1 kilo-ohm, 150 kilo-ohmůs riadením smeru dát RS-485: ADDC (automatické s riadením smeru dát)Terminátor pre RS-485: N/A, 120 ohmů, 120 kilo-ohmůSériové signályRS-422: Tx+, Tx-, Rx+, Rx-, GNDRS-485-4w: Tx+, Tx-, Rx+, Rx-, GNDRS-485-2w: Data+, Data-, GNDParametre napájaniaVstupný prúd: 65 mA pri 12 VDCVstupné napätie: 12 až 48 VDCPočet napájacích vstupov: 1Ochrana proti preťaženiu prúdom: PodporovanáNapájací konektor: Svorkovnica (pre modely DC)Spotreba energie: 65 mA pri 12 VDCMechanické vlastnostiKryt: kovovéStupeň krytia IP: IP30Rozmery: 67 x 100,4 x 22 mm (2,64 x 3,93 x 0,87 palca)Hmotnosť: 148 g (0,33 libry)Inštalácia: montáž na DIN lištu (s volitelnou sadou) montáž na zeďPrevádzkové podmienkyPrevádzková teplota: -20 až 60 °C (-4 až 140 °F)Skladovacia teplota (vrátane obalu): -40 až 85 °C (-40 až 185 °F)Relatívna vlhkosť okolia: 5 až 95 % (bez kondenzace)Normy a certifikáciaEMC: EN 55032/35EMI: CISPR 32, FCC část 15B třída AEMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájanie: 1 kV; signál: 0,5 kV IEC 61000-4-5 Prepätie: Napájanie: 1 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; signál: 3 V/m IEC 61000-4-8 PFMFTestovanie prostredia: IEC 60068-2-1 IEC 60068-2-2 IEC 60068-2-3Bezpečnosť: UL 60950-1Vibrácie: IEC 60068-2-6MTBFČas: 1 949 025 hodinNormy: Telcordia (Bellcore), GBZárukaZáručná doba: 5 letPodrobnosti: Viz www.moxa.com/warranty

## Soubory ke stažení

* [Manual TCC-120_HIG_v11_ELVAC15](https://www.elvac.eu/files/shop/moxa/manual/TCC-120_HIG_v11_ELVAC15.pdf)
* [Katalog TCC-120_120I_ELVAC15](https://www.elvac.eu/files/shop/moxa/datasheet/TCC-120_120I_ELVAC15.pdf)
