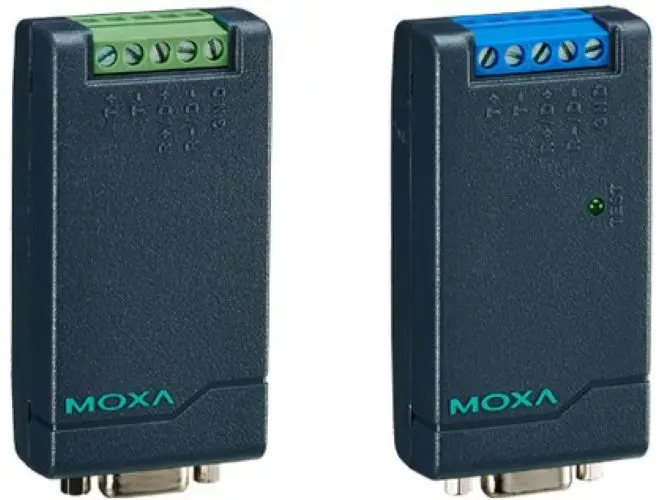

TCC-80

Sériový převodník – převodník RS-232 na RS-422/485 napájený z portu s 15 kV ochranou ESD a svorkovnicí na strane RS-422/485

Sériové rozhranie

• Konektor: Svorkovnica
• Počet portů: 2
• Sériové štandardy: RS-232 RS-422 RS-485
• s riadením smeru dát RS-485: ADDC (automatické s riadením smeru dát)
• Terminátor pre RS-485: N/A, 120 ohmů, 120 kiloohmů
• Prenosová rýchlosť: 300 bps až 115,2 kbps

Sériové signály

• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND
• RS-232: TxD, RxD, GND Piny DTR, DSR, DCD, CTS a RTS jsou vnitřně zkratovány.

Parametre napájania

• Vstupný prúd: 30 mA pri 5 až 12 VDC
• Vstupné napätie: 5 až 12 VDC
• Počet vstupov napájania: 1
• Ochrana proti preťaženiu prúdom: Podporovaná
• Zdroj vstupného napájania: Konektor pre vstup napájanie

Mechanické vlastnosti

• Kryt: Plastový horní kryt, kovová spodní deska
• Stupeň krytia IP: IP30
• Rozmery: 42 x 80 x 22 mm (1,65 x 3,15 x 0,87 palca)
• Hmotnosť: 50 g (0,11 lb)
• Inštalácia: Stolní

Limity prostredia

• Prevádzková teplota: 0 až 60 °C (32 až 140 °F)
• Skladovacia teplota (vrátane obalu): -20 až 75 °C (-4 až 167 °F)
• Relatívna vlhkosť okolia: 5 až 95 % (bez kondenzace)

Normy a certifikácia

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájanie: 1 kV; signál: 0,5 kV IEC 61000-4-5 Prepätie: Napájanie: 1 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; signál: 3 V/m IEC 61000-4-8 PFMF
• Testovanie prostredia: IEC 60068-2-1 IEC 60068-2-3
• Bezpečnosť: UL 60950-1
• Vibrácie: IEC 60068-2-6

MTBF

• Čas: 2 781 161 hodin
• Normy: Telcordia (Bellcore), GB

Záruka

• Záručná doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
