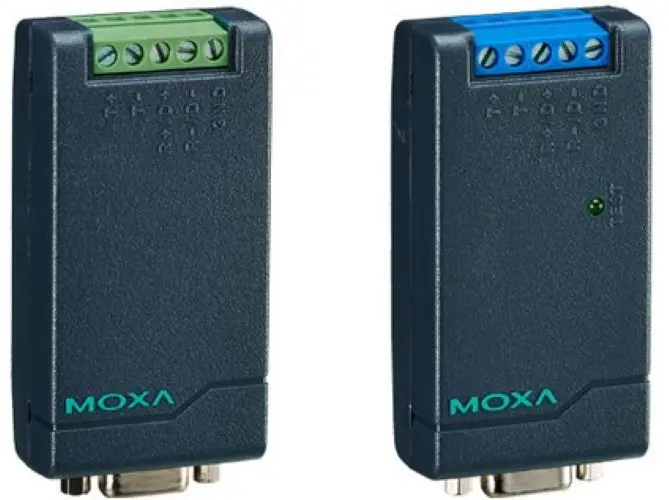

# TCC-80-DB9

Sériový převodník, sériový: RS-232 RS-422 RS-485, teplota: 0 až 60 °C (32 až 140 °F), napájanie: 1

**Dostupnost:** Nie je na sklade (0 ks)

## Základní informace

| Parametr | Hodnota |
| --- | --- |
| Jednotka | ks |
| Kód 1 | 181604021106 |
| Záruka | 60 |
| Záruka pre firmy | 60 |
| Značka | MOXA |

## Podrobný popis

Sériový převodník – převodník RS-232 na RS-422/485 napájený z portu s 15 kV ochranou ESD a konektorom DB9 samec na strane RS-422/485Sériové rozhranieKonektor: DB9 samecPočet portů: 2Sériové normy: RS-232 RS-422 RS-485s riadením smeru dát RS-485: ADDC (automatické s riadením smeru dát)Terminátor pre RS-485: N/A, 120 ohmů, 120 kiloohmůPrenosová rýchlosť: 300 bps až 115,2 kbpsSériové signályRS-422: Tx+, Tx-, Rx+, Rx-, GNDRS-485-4w: Tx+, Tx-, Rx+, Rx-, GNDRS-485-2w: Data+, Data-, GNDRS-232: TxD, RxD, GND Piny DTR, DSR, DCD, CTS a RTS jsou vnitřně zkratovány.Parametre napájaniaVstupný prúd: 30 mA pri 5 až 12 VDCVstupné napätie: 5 až 12 VDCPočet vstupov napájania: 1Ochrana proti preťaženiu prúdom: PodporovanáZdroj vstupného napájania: Konektor pre vstup napájanieMechanické vlastnostiKryt: Plastový horní kryt, kovová spodní deskaStupeň krytia IP: IP30Rozmery: 42 x 91 x 23,6 mm (1,65 x 3,58 x 0,93 palca)Hmotnosť: 50 g (0,11 lb)Inštalácia: StolníObmedzenia prostrediaPrevádzková teplota: 0 až 60 °C (32 až 140 °F)Skladovacia teplota (vrátane obalu): -20 až 75 °C (-4 až 167 °F)Relatívna vlhkosť okolia: 5 až 95 % (bez kondenzace)Normy a certifikáciaEMC: EN 55032/35EMI: CISPR 32, FCC část 15B třída AEMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájanie: 1 kV; signál: 0,5 kV IEC 61000-4-5 Prepätie: Napájanie: 1 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; signál: 3 V/m IEC 61000-4-8 PFMFTestovanie prostredia: IEC 60068-2-1 IEC 60068-2-3Bezpečnosť: UL 60950-1Vibrácie: IEC 60068-2-6MTBFČas: 2 781 161 hodinNormy: Telcordia (Bellcore), GBZárukaZáručná doba: 5 letPodrobnosti: Viz www.moxa.com/warranty

## Soubory ke stažení

* [Katalog TCC-80_80I_Series_ELVAC15](https://www.elvac.eu/files/shop/moxa/datasheet/TCC-80_80I_Series_ELVAC15.pdf)
* [Manual TCC-80I_80I-DB9_Users_Manual_v3_ELVAC15](https://www.elvac.eu/files/shop/moxa/manual/TCC-80I_80I-DB9_Users_Manual_v3_ELVAC15.pdf)
