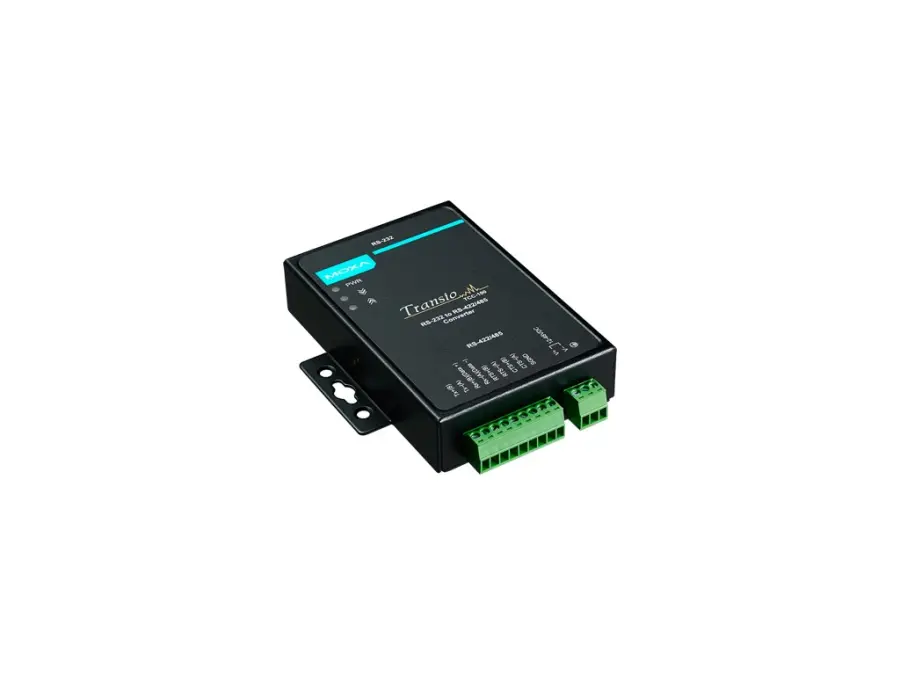

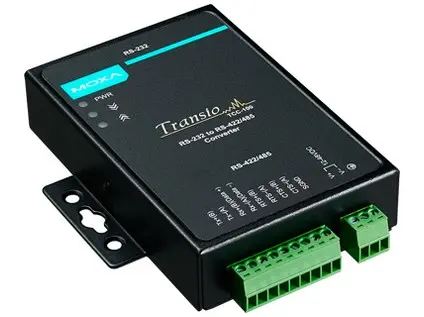

TCC-100I

Sériový převodník – převodník RS-232 na RS-422/485 s optickou izolací

Serial interface

• Počet portů: 2
• Konektor: svorkovnice
• Sériové normy: RS-232 RS-422 RS-485
• Přenosová rychlost: 50 bps až 921,6 kbps (podporuje nestandardní přenosové rychlosti)
• Pull High/Low rezistor pro RS-485: 1 kilo-ohm, 150 kilo-ohmů
• s managementem směru dat RS-485: ADDC (automatické s managementem směru dat)
• Terminátor pro RS-485: N/A, 120 ohmů, 120 kilo-ohmů
• Izolace: 2 kV (modely I)

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, RTS (volitelné), CTS (volitelné), GND
• RS-485-2w: Data+, Data-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND

Parametry napájení

• Vstupní proud: 144 mA (max.)
• Input voltage: 12 až 48 VDC
• Počet napájecích vstupů: 1
• Ochrana proti přetížení proudem: Podporována
• Napájecí konektor: Svorkovnice (pro modely DC)

Mechanical properties

• Housing: kovové
• Stupeň krytí IP: IP30
• Rozměry: 67 x 100,4 x 22 mm (2,64 x 3,93 x 0,87 palce)
• Hmotnost: 148 g (0,33 libry)
• Instalace: montáž na stěnu, montáž na DIN lištu (s volitelnou sadou)

Provozní podmínky

• Provozní teplota: -20 až 60 °C (-4 až 140 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 1 kV; Signál: 0,5 kV IEC 61000-4-5 Přepětí: Napájení: 1 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; Signál: 3 V/m IEC 61000-4-8 PFMF
• Bezpečnost: UL 60950-1
• Vibrace: IEC 60068-2-6
• Testování vlivu prostředí: IEC 60068-2-1 IEC 60068-2-3

MTBF

• Čas: 3 017 857 hodin
• Normy: Telcordia (Bellcore), GB

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
