title: "TCC-100I-T"
category: "Průmyslová komunikace > Převodníky sériových rozhraní > Převodníky RS-232/422/485"
sku: "181604021025"
---

**Kategorie:** Průmyslová komunikace > Převodníky sériových rozhraní > Převodníky RS-232/422/485

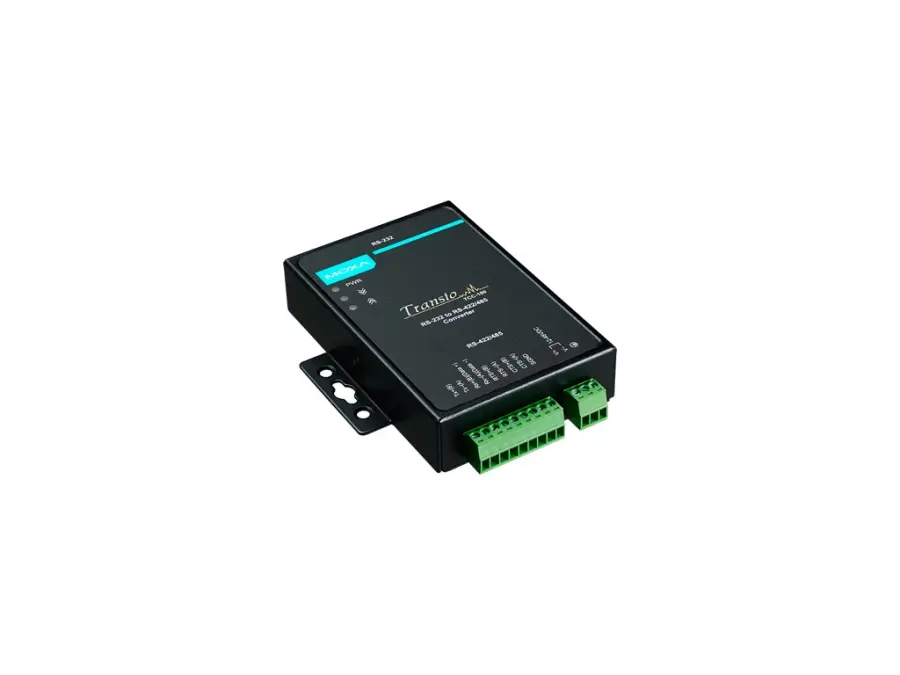

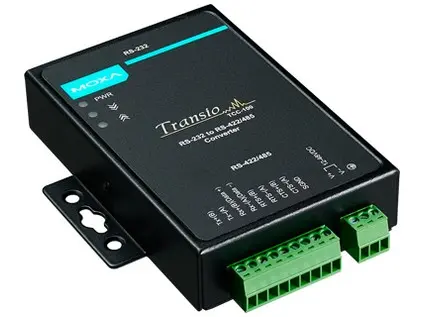

# TCC-100I-T

Sériový převodník, sériový: RS-232 RS-422 RS-485, teplota: -40 až 85 °C (-40 až 185 °F), napájení: 1

**Dostupnost:** Není skladem (0 ks)

## Základní informace

| Parametr | Hodnota |
| --- | --- |
| Jednotka | ks |
| Kód 1 | 181604021025 |
| Záruka | 60 |
| Záruka pro firmy | 60 |
| Značka | MOXA |

## Podrobný popis

Sériový převodník – převodník RS-232 na RS-422/485 s optickou izolací, Provozní teplota -40 až 85 °CSerial interfacePočet portů: 2Konektor: SvorkovniceSériové standardy: RS-232 RS-422 RS-485Přenosová rychlost: 50 bps až 921,6 kbps (podporuje nestandardní přenosové rychlosti)Pull High/Low rezistor pro RS-485: 1 kilo-ohm, 150 kilo-ohmůs managementem směru dat RS-485: ADDC (automatické s managementem směru dat)Terminátor pro RS-485: N/A, 120 ohmů, 120 kilo-ohmůIzolace: 2 kV (modely I)Sériové signályRS-232: TxD, RxD, RTS, CTS, GNDRS-422: Tx+, Tx-, Rx+, Rx-, RTS (volitelné), CTS (volitelné), GNDRS-485-2w: Data+, Data-, GNDRS-485-4w: Tx+, Tx-, Rx+, Rx-, GNDParametry napájeníVstupní proud: 144 mA (max.)Input voltage: 12 až 48 VDCPočet napájecích vstupů: 1Ochrana proti přetížení proudem: PodporovánaNapájecí konektor: Svorkovnice (pro modely DC)Mechanical propertiesHousing: kovovéStupeň krytí IP: IP30Rozměry: 67 x 100,4 x 22 mm (2,64 x 3,93 x 0,87 palce)Hmotnost: 148 g (0,33 libry)Instalace: montáž na stěnu, montáž na DIN lištu (s volitelnou sadou)Provozní podmínkyProvozní teplota: -40 až 85 °C (-40 až 185 °F)Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)Normy a certifikaceEMC: EN 55032/35EMI: CISPR 32, FCC část 15B třída AEMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 1 kV; Signál: 0,5 kV IEC 61000-4-5 Přepětí: Napájení: 1 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; Signál: 3 V/m IEC 61000-4-8 PFMFBezpečnost: UL 60950-1Vibrace: IEC 60068-2-6Testování vlivu prostředí: IEC 60068-2-1 IEC 60068-2-3MTBFČas: 3 017 857 hodinNormy: Telcordia (Bellcore), GBZárukaZáruční doba: 5 letPodrobnosti: Viz www.moxa.com/warranty

## Soubory ke stažení

* [Katalog TCC-100_100I_Series_ELVAC15](https://www.elvac.eu/files/shop/moxa/datasheet/TCC-100_100I_Series_ELVAC15.pdf)
* [Manual TCC-100-T_100I-T_HIG_v12_ELVAC15](https://www.elvac.eu/files/shop/moxa/manual/TCC-100-T_100I-T_HIG_v12_ELVAC15.pdf)
