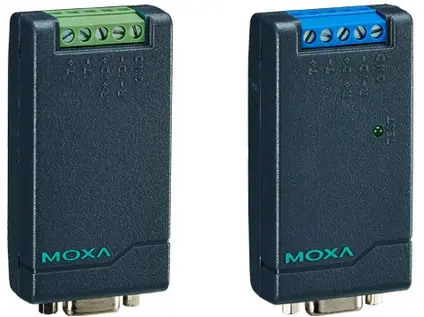

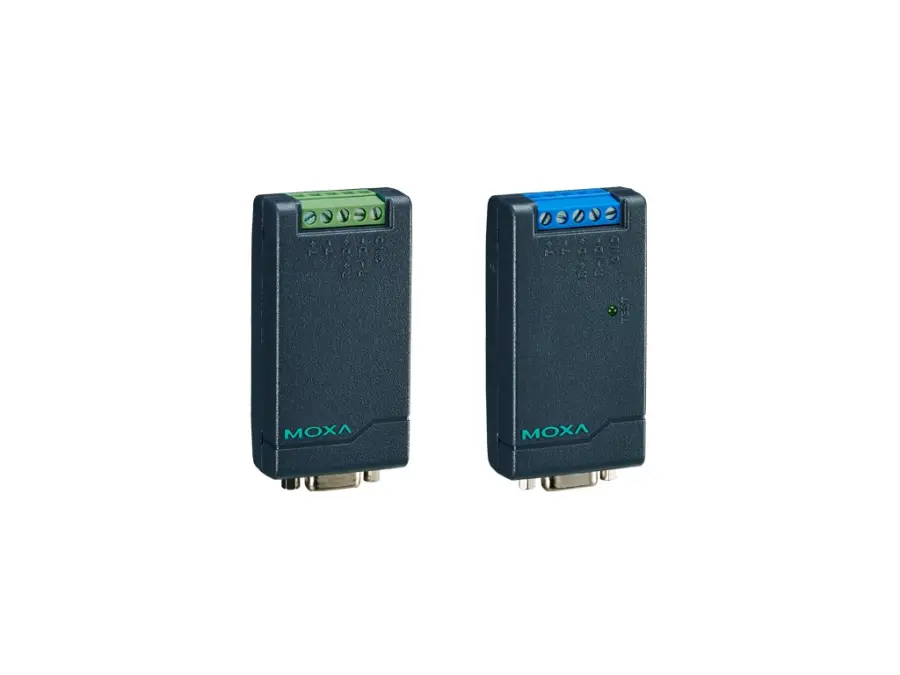

# TCC-80I

Sériový převodník, sériový: RS-232 RS-422 RS-485, teplota: 0 až 60 °C (32 až 140 °F), napájení: 1

**Dostupnost:** Není skladem (0 ks)

## Základní informace

| Parametr | Hodnota |
| --- | --- |
| Jednotka | ks |
| Kód 1 | 181604021108 |
| Záruka | 60 |
| Záruka pro firmy | 60 |
| Značka | MOXA |

## Podrobný popis

Sériový převodník – převodník RS-232 na RS-422/485 napájený z portu s 15 kV ochranou ESD, svorkovnicí na straně RS-422/485 a 2,5 kV optickou izolacíSerial interfaceKonektor: SvorkovnicePočet portů: 2Sériové standardy: RS-232 RS-422 RS-485Izolace: 2 kVs managementem směru dat RS-485: ADDC (automatické s managementem směru dat)Terminátor pro RS-485: N/A, 120 ohmů, 120 kiloohmůPřenosová rychlost: 300 bps až 115,2 kbpsSériové signályRS-422: Tx+, Tx-, Rx+, Rx-, GNDRS-485-4w: Tx+, Tx-, Rx+, Rx-, GNDRS-485-2w: Data+, Data-, GNDRS-232: TxD, RxD, GND Piny DTR, DSR, DCD, CTS a RTS jsou vnitřně zkratovány.Parametry napájeníVstupní proud: 20 mA při 5 až 12 VDCInput voltage: 5 až 12 VDCPočet vstupů napájení: 1Ochrana proti přetížení proudem: PodporovánaZdroj vstupního napájení: Konektor pro vstup napájeníMechanical propertiesHousing: Plastový horní kryt, kovová spodní deskaStupeň krytí IP: IP30Rozměry: 42 x 80 x 22 mm (1,65 x 3,15 x 0,87 palce)Hmotnost: 50 g (0,11 lb)Instalace: StolníLimity prostředíProvozní teplota: 0 až 60 °C (32 až 140 °F)Skladovací teplota (včetně obalu): -20 až 75 °C (-4 až 167 °F)Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)Normy a certifikaceEMC: EN 55032/35EMI: CISPR 32, FCC část 15B třída AEMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 1 kV; signál: 0,5 kV IEC 61000-4-5 Přepětí: Napájení: 1 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; signál: 3 V/m IEC 61000-4-8 PFMFTestování prostředí: IEC 60068-2-1 IEC 60068-2-3Bezpečnost: UL 60950-1Vibrace: IEC 60068-2-6MTBFČas: 2 781 161 hodinNormy: Telcordia (Bellcore), GBZárukaZáruční doba: 5 letPodrobnosti: Viz www.moxa.com/warranty

## Soubory ke stažení

* [Manual TCC-80I_80I-DB9_Users_Manual_v3_ELVAC15](https://www.elvac.eu/files/shop/moxa/manual/TCC-80I_80I-DB9_Users_Manual_v3_ELVAC15.pdf)
* [Katalog TCC-80_80I_Series_ELVAC15](https://www.elvac.eu/files/shop/moxa/datasheet/TCC-80_80I_Series_ELVAC15.pdf)
