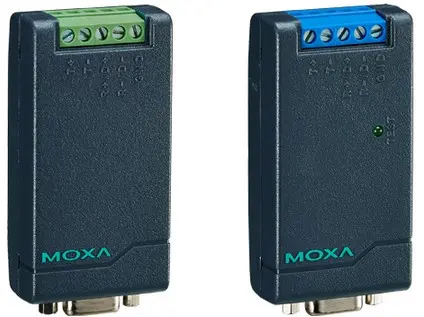

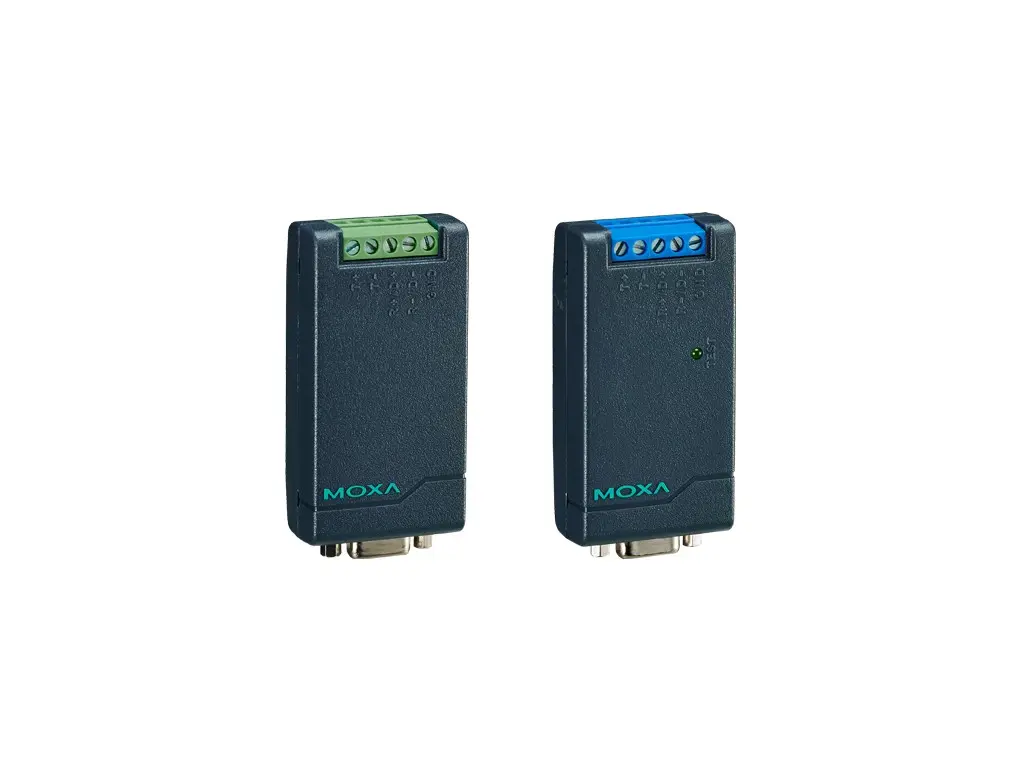

TCC-80I-DB9

Sériový převodník – převodník RS-232 na RS-422/485 napájený z portu s 15 KV ochranou ESD, konektor DB9 samec na straně RS-422/485 a 2,5 KV optická izolace

Serial interface

• Konektor: DB9 samec
• Počet portů: 2
• Sériové standardy: RS-232 RS-422 RS-485
• Izolace: 2 kV
• Řízení směru dat RS-485: ADDC (automatické řízení směru dat)
• Terminátor pro RS-485: N/A, 120 ohmů, 120 kiloohmů
• Přenosová rychlost: 300 bps až 115,2 kbps

Sériové signály

• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND
• RS-232: TxD, RxD, GND Piny DTR, DSR, DCD, CTS a RTS jsou vnitřně zkratovány.

Parametry napájení

• Vstupní proud: 20 mA při 5 až 12 VDC
• Input voltage: 5 až 12 VDC
• Počet vstupů napájení: 1
• Ochrana proti přetížení proudem: Podporována
• Zdroj vstupního napájení: Konektor pro vstup napájení

Mechanical properties

• Housing: Plastový horní kryt, kovová spodní deska
• Stupeň krytí IP: IP30
• Rozměry: 42 x 91 x 23,6 mm (1,65 x 3,58 x 0,93 palce)
• Hmotnost: 50 g (0,11 lb)
• Instalace: Stolní

Limity prostředí

• Provozní teplota: 0 až 60 °C (32 až 140 °F)
• Skladovací teplota (včetně obalu): -20 až 75 °C (-4 až 167 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 1 kV; signál: 0,5 kV IEC 61000-4-5 Přepětí: Napájení: 1 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; signál: 3 V/m IEC 61000-4-8 PFMF
• Testování prostředí: IEC 60068-2-1 IEC 60068-2-3
• Bezpečnost: UL 60950-1
• Vibrace: IEC 60068-2-6

MTBF

• Čas: 2 781 161 hodin
• Normy: Telcordia (Bellcore), GB

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
