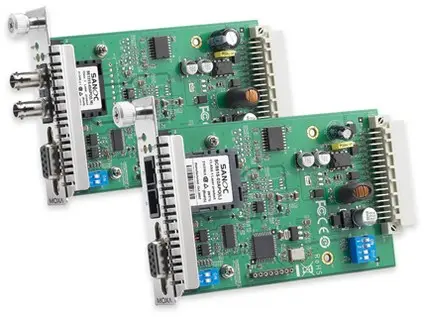

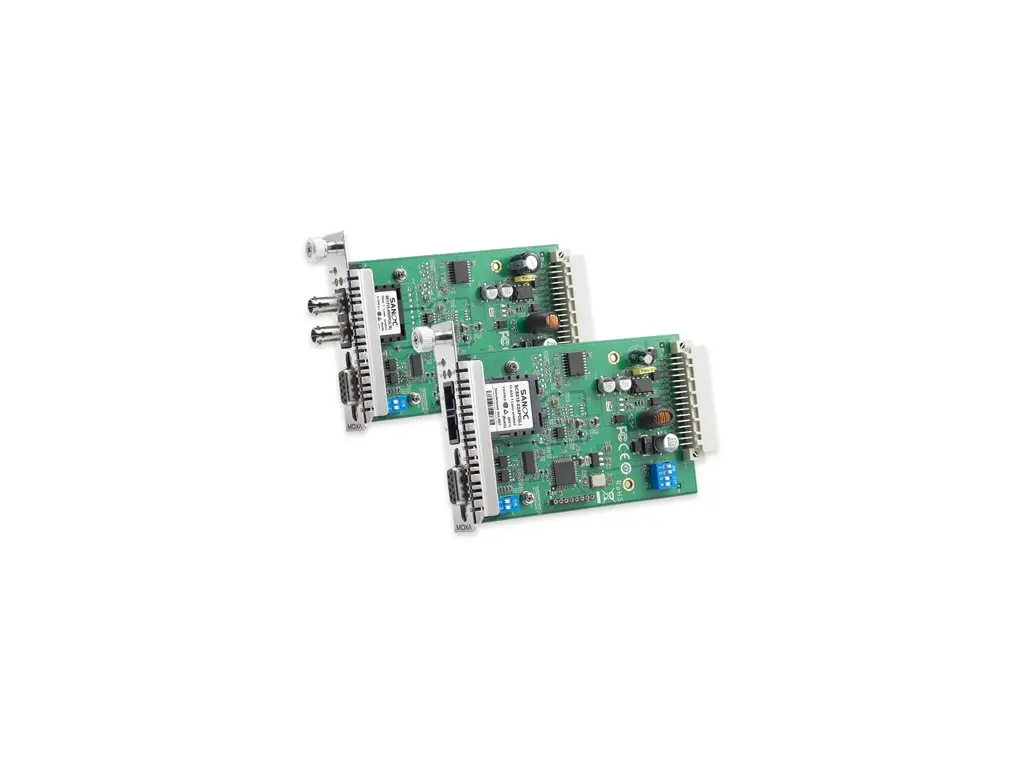

# TCF-142-M-ST-RM

Sériový převodník, sériový: RS-232, RS-422, RS-485, teplota: 0 až 60 °C (32 až 140 °F)

**Dostupnost:** Není skladem (0 ks)

## Základní informace

| Parametr | Hodnota |
| --- | --- |
| Jednotka | ks |
| Kód 1 | 182020024050 |
| Záruka | 60 |
| Záruka pro firmy | 60 |
| Značka | MOXA |

## Podrobný popis

Sériový převodník – převodník RS-232/422/485 na multimodový vláknový zásuvný modul, konektor STSerial interfacePočet portů: 2Sériové standardy: RS-232, RS-422, RS-485Přenosová rychlost: 50 bps až 921,6 kbps (podporuje nestandardní přenosové rychlosti)s managementem toku: ADDC® (automatické s managementem směru dat) pro RS-485Konektor: Multimódový konektor STfiber: Více informací Nízkorychlostní modul optického vlákna Požadavky na multimódový a singlemódový kabel 50/125 µm, 800 MHz G.652 62,5/125 µm, 500 MHz Typická vzdálenost 5 km 40 km Typická vlnová délka (nm) 850 1310 Rozsah TX (nm) 840 až 860 1290 až 1330 Rozsah RX (nm) 800 až 900 1100 až 1650 fiber výkon Rozsah TX (dBm) 0 až -5 0 až -5 Rozsah RX (dBm) 0 až -20 0 až -25 Link Budget (dB) 15 20 Dispersion Penalty (dB) 1 1 Poznámka: Při použití měřiče výkonu k měření výkonu TX vlákna nastavte přenosovou rychlost na 9 600 bps a odešlete data (00, ..., 0h) do sériového portu sériového převodníku.Pull High/Low rezistor pro RS-485: 1 kilo-ohm, 150 kilo-ohmůs managementem směru dat RS-485: ADDC® (automatické s managementem směru dat)Terminátor pro RS-485: N/A, 120 ohmů, 120 kiloohmůSériové signályRS-232: TxD, RxD, GNDRS-422: Tx+, Tx-, Rx+, Rx-, GNDRS-485-4w: Tx+, Tx-, Rx+, Rx-, GNDRS-485-2w: Data+, Data-, GNDParametry napájeníVstupní proud: 150 mA při 12 VDCOchrana proti přetížení proudem: PodporovánoSpotřeba energie: 150 mA při 12 VDCMechanical propertiesHousing: KovovéStupeň krytí IP: IP30Rozměry: 86,8 x 136,5 x 21 mm (3,42 x 5,37 x 0,83 palce)Hmotnost: 105 g (0,23 lb)Limity prostředíProvozní teplota: 0 až 60 °C (32 až 140 °F)Skladovací teplota (včetně obalu): -20 až 75 °C (-4 až 167 °F)Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)Normy a certifikaceEMC: EN 55032/24EMI: CISPR 32, FCC část 15B třída AEMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 1 kV; signál: 0,5 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV (AC), 1 kV (DC) IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; signál: 3 V/m IEC 61000-4-8 PFMFTestování vlivu prostředí: IEC 60068-2-1 IEC 60068-2-2 IEC 60068-2-3Bezpečnost: CS 60950-1, IEC 60950-1Vibrace: IEC 60068-2-6MTBFČas: 514 926 hodinNormy: Telcordia (Bellcore), GBZárukaZáruční doba: 5 letPodrobnosti: Viz www.moxa.com/warranty

## Soubory ke stažení

* [Katalog TCF-142-RM_Series_ELVAC15](https://www.elvac.eu/files/shop/moxa/datasheet/TCF-142-RM_Series_ELVAC15.pdf)
* [Manual TCF-142-RM_QIG_v4_ELVAC15](https://www.elvac.eu/files/shop/moxa/manual/TCF-142-RM_QIG_v4_ELVAC15.pdf)
