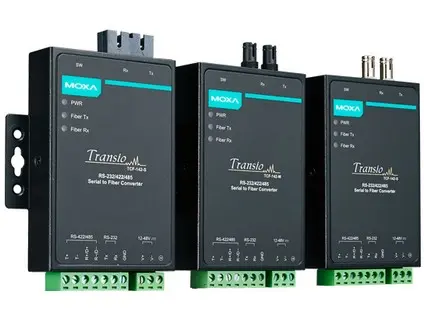

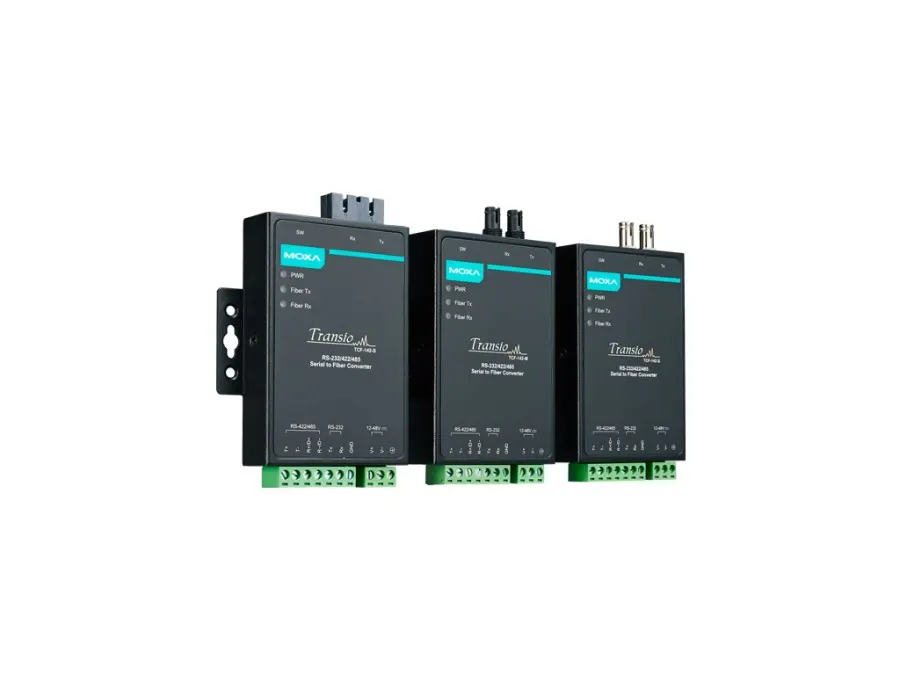

TCF-142-M-ST-T

Sériový převodník – RS-232/422/485 na multimodový fiber převodník médií s podporou optického kruhu a konektorem ST, Provozní teplota -40 až 75 °C

Serial interface

• Počet portů: 2
• Sériové standardy: RS-232 RS-422 RS-485
• Přenosová rychlost: 50 bps až 921,6 kbps (podporuje nestandardní přenosové rychlosti)
• Řízení toku: ADDC (automatické řízení směru dat) pro RS-485
• fiber: Další informace Nízkorychlostní modul optického vlákna Požadavky na kabel pro multimodální a singlemodové fiber 50/125 µm, 800 MHz G.652 62,5/125 µm, 500 MHz Typická vzdálenost 5 km 40 km Typická vlnová délka (nm) 850 1310 Rozsah TX (nm) 840 až 860 1290 až 1330 Rozsah RX (nm) 800 až 900 1100 až 1650 fiber výkon Rozsah TX (dBm) 0 až -5 0 až -5 Rozsah RX (dBm) 0 až -20 0 až -25 Link Budget (dB) 15 20 Dispersion Penalty (dB) 1 1 Poznámka: Při použití měřiče výkonu k měření výkonu TX vlákna nastavte přenosovou rychlost na 9 600 bps a odešlete data (00, ..., 0h) do sériového portu sériového převodníku.
• Pull High/Low rezistor pro RS-485: 1 kilo-ohm, 150 kilo-ohmů
• Řízení směru dat RS-485: ADDC (automatické řízení směru dat)
• Terminátor pro RS-485: N/A, 120 ohmů, 120 kiloohmů
• Konektor: Multimódový konektor ST
• Latence: 300 ns

Sériové signály

• RS-232: TxD, RxD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND

Parametry napájení

• Počet napájecích vstupů: 1
• Vstupní proud: 70 až 140 mA při 12 až 48 VDC
• Input voltage: 12 až 48 VDC
• Ochrana proti přetížení proudem: Podporována
• Napájecí konektor: Svorkovnice
• Spotřeba energie: 70 až 140 mA při 12 až 48 VDC
• Ochrana proti přepólování: Podporována

Mechanical properties

• Stupeň krytí IP: IP30
• Housing: kovové
• Rozměry (s úchyty): 90 x 100 x 22 mm (3,54 x 3,94 x 0,87 palce)
• Rozměry (bez úchytů): 67 x 100 x 22 mm (2,64 x 3,94 x 0,87 palce)
• Hmotnost: 320 g (0,71 lb)
• Instalace: montáž na zeď

Provozní podmínky

• Provozní teplota: -40 až 75 °C (-40 až 167 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 10 V/m IEC 61000-4-4 EFT: Napájení: 1 kV IEC 61000-4-5 Přepětí: Napájení: 1 kV IEC 61000-4-6 CS: 3 V IEC 61000-4-8 PFMF
• Testování vlivu prostředí: IEC 60068-2-1 IEC 60068-2-2 IEC 60068-2-3
• Bezpečnost: UL 60950-1
• Vibrace: IEC 60068-2-6

MTBF

• Čas: 780 480 hodin
• Normy: Telcordia (Bellcore), GB

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
