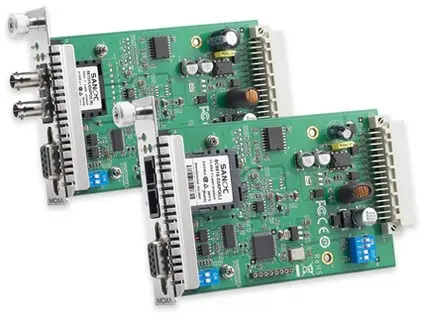

TCF-142-S-ST-RM

Sériový převodník – RS-232/422/485 na single-mode fiber slide-in modulový převodník, ST konektor

Serial interface

• Počet portů: 2
• Sériové standardy: RS-232, RS-422, RS-485
• Přenosová rychlost: 50 bps až 921,6 kbps (podporuje nestandardní přenosové rychlosti)
• Řízení toku: ADDC® (automatické řízení směru dat) pro RS-485
• Konektor: Jednovidový konektor ST
• fiber: Více informací Nízkorychlostní modul optického vlákna Požadavky na kabel pro vícevláknové a jednovidové fiber 50/125 µm, 800 MHz G.652 62,5/125 µm, 500 MHz Typická vzdálenost 5 km 40 km Typická vlnová délka (nm) 850 1310 Rozsah TX (nm) 840 až 860 1290 až 1330 Rozsah RX (nm) 800 až 900 1100 až 1650 fiber výkon Rozsah TX (dBm) 0 až -5 0 až -5 Rozsah RX (dBm) 0 až -20 0 až -25 Link Budget (dB) 15 20 Dispersion Penalty (dB) 1 1 Poznámka: Při použití měřiče výkonu k měření výkonu TX vlákna nastavte přenosovou rychlost na 9 600 bps a odešlete data (00, ..., 0h) do sériového portu sériového převodníku.
• Pull High/Low rezistor pro RS-485: 1 kilo-ohm, 150 kilo-ohmů
• Řízení směru dat RS-485: ADDC® (automatické řízení směru dat)
• Terminátor pro RS-485: N/A, 120 ohmů, 120 kiloohmů

Sériové signály

• RS-232: TxD, RxD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND

Parametry napájení

• Vstupní proud: 150 mA při 12 VDC
• Ochrana proti přetížení proudem: Podporováno
• Spotřeba energie: 150 mA při 12 VDC

Mechanical properties

• Housing: Kovové
• Stupeň krytí IP: IP30
• Rozměry: 86,8 x 136,5 x 21 mm (3,42 x 5,37 x 0,83 palce)
• Hmotnost: 105 g (0,23 lb)

Limity prostředí

• Provozní teplota: 0 až 60 °C (32 až 140 °F)
• Skladovací teplota (včetně obalu): -20 až 75 °C (-4 až 167 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/24
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 1 kV; signál: 0,5 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV (AC), 1 kV (DC) IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; signál: 3 V/m IEC 61000-4-8 PFMF
• Testování vlivu prostředí: IEC 60068-2-1 IEC 60068-2-2 IEC 60068-2-3
• Bezpečnost: EN 60950-1, IEC 60950-1
• Vibrace: IEC 60068-2-6

MTBF

• Čas: 514 926 hodin
• Normy: Telcordia (Bellcore), GB

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
