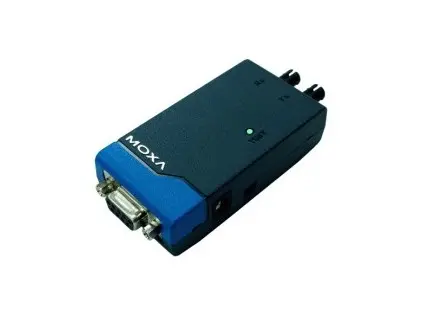

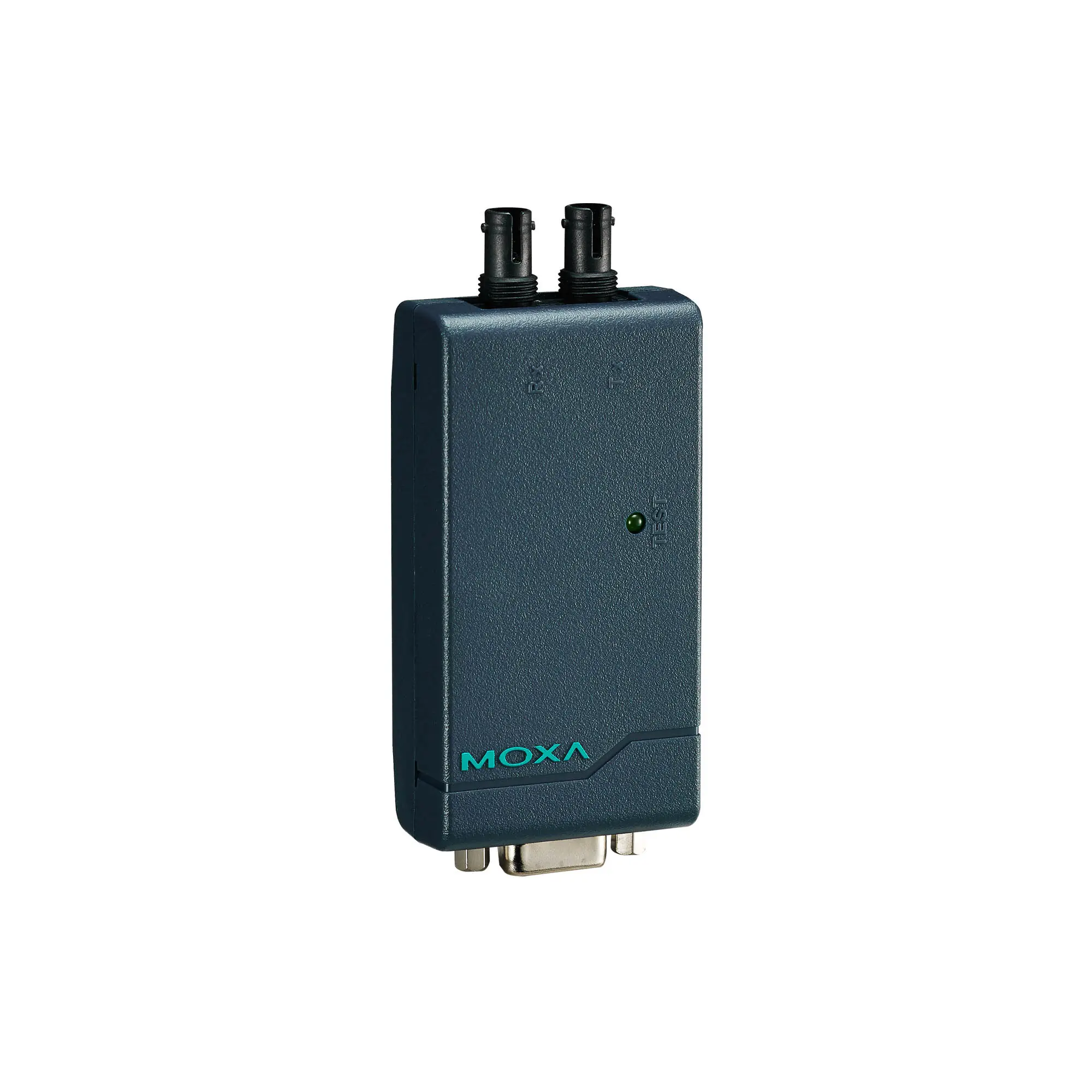

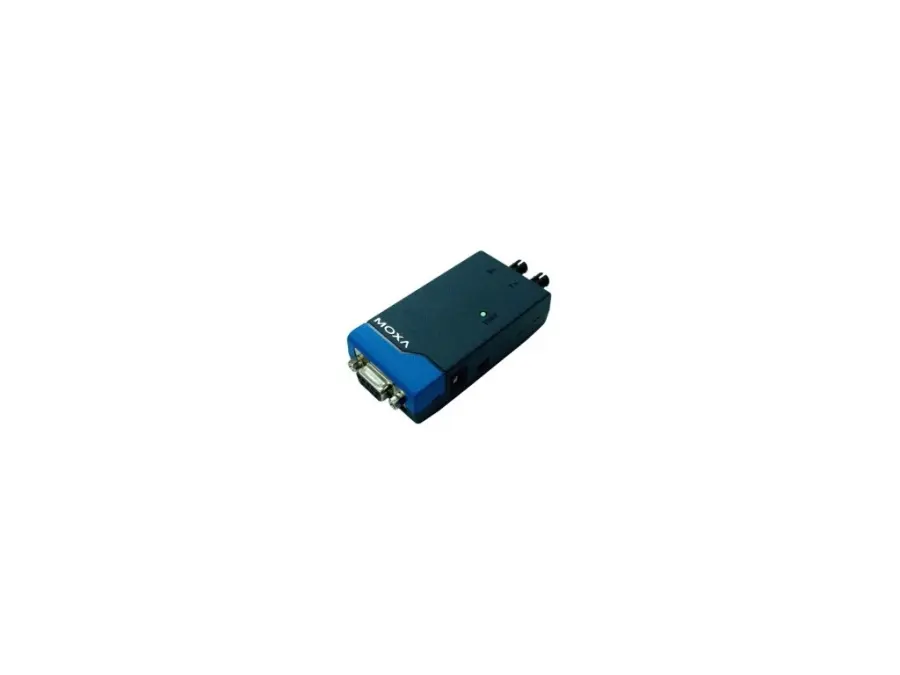

TCF-90-M-ST

Sériový převodník – převodník RS-232 na multimodální fiber kabel ST, napájený portem

Serial interface

• Počet portů: 2
• Sériové standardy: RS-232
• s managementem toku: ADDC (automatické s managementem směru dat) pro RS-485
• Konektor: Multimódový konektor ST
• fiber
• fiber: Více informací Nízkorychlostní modul optického vlákna Multimódové požadavky na kabel optického vlákna 50/125 µm, 800 MHz G.652 62,5/125 µm, 500 MHz Typická vzdálenost 5 km 40 km Typická vlnová délka (nm) 850 1310 Rozsah TX (nm) 840 až 860 1290 až 1330 Rozsah RX (nm) 800 až 900 1100 až 1650 fiber výkon Rozsah TX (dBm) 0 až -5 0 až -5 Rozsah RX (dBm) 0 až -20 0 až -25 Link Budget (dB) 15 20 Dispersion Penalty (dB) 1 1 Poznámka: Při použití měřiče výkonu k měření výkonu TX vlákna nastavte přenosovou rychlost na 9 600 bps a odešlete data (00, ..., 0h) do sériového portu sériového převodníku.
• Přenosová rychlost: 300 bps až 115,2 kbps

Sériové signály

• RS-232: TxD, RxD, GND Piny DTR, DSR, DCD, CTS a RTS jsou vnitřně zkratovány.

Parametry napájení

• Vstupní proud: 5 až 12 VDC, 20 mA (max.)
• Input voltage: 5 až 12 VDC
• Počet vstupů napájení: 1
• Ochrana proti přetížení proudem: Podporována
• Zdroj vstupního napájení: Konektor pro vstup napájení

Mechanical properties

• Housing: Plast
• Stupeň krytí IP: IP30
• Rozměry: 42 x 80 x 22 mm (1,65 x 3,15 x 0,87 palce)
• Hmotnost: 150 g (0,33 lb)
• Instalace: Stolní

Omezení prostředí

• Provozní teplota: 0 až 60 °C (32 až 140 °F)
• Skladovací teplota (včetně obalu): -20 až 75 °C (-4 až 167 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 1 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV IEC 61000-4-6 CS: 3 V IEC 61000-4-8 PFMF
• Testování prostředí: IEC 60068-2-1 IEC 60068-2-14 IEC 60068-2-2 IEC 60068-2-3
• Bezpečnost: UL 60950-1
• Vibrace: IEC 60068-2-6

MTBF

• Čas: 2 272 562 hodin
• Normy: Telcordia (Bellcore), GB

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
