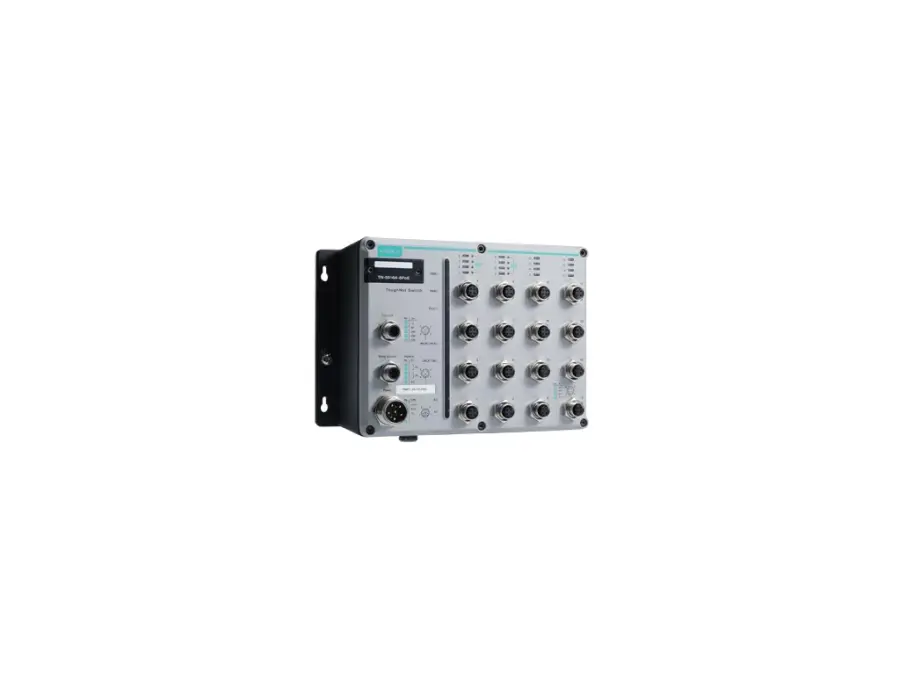

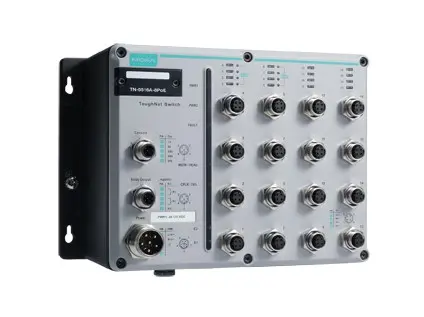

TN-5516A-8PoE-WV-T

Průmyslový spravovaný PoE Ethernetový switch vrstvy 2 (Layer 2) – spravovaný Ethernetový switch vrstvy 2 s 8 porty 10/100BaseT(X) a 8 konektory 802.3at PoE+ M12, 24–110 VDC, Provozní teplota -40 až 75 °C

Vstupní/výstupní rozhraní

• Alarm relay outputs: 2 x reléový výstup v jednom 5pinovém konektoru M12 s kódováním A a proudovou zatížitelností 1 A při 30 VDC

Ethernet interface

• Porty 10/100BaseT(X) (4pinový konektor M12 s kódováním D): 8
• Porty PoE (10/100BaseT(X), 4pinový konektor M12 s kódováním D): 8
• Normy: IEEE 802.1D-2004 pro protokol Spanning Tree IEEE 802.1p pro třídu služeb IEEE 802.1Q pro značkování VLAN IEEE 802.1s pro protokol Multiple Spanning Tree IEEE 802.1w pro protokol Rapid Spanning Tree IEEE 802.1X pro autentizaci IEEE 802.3 pro 10BaseT IEEE 802.3ab pro 1000BaseT(X) IEEE 802.3ad pro port trunk s LACP IEEE 802.3u pro 100BaseT(X) a 100BaseFX IEEE 802.3x pro řízení toku IEEE 802.3af/at pro výstup PoE/PoE+

Funkce ethernetového softwaru

• Přeposílání vysílání: Přeposílání vysílání
• Možnosti konfigurace: Rozhraní příkazového řádku (CLI), rozhraní příkazového řádku (CLI) přes Serial interface/Telnet/SSH, webová konzole (HTTP/HTTPS), nástroj Windows
• Filtr: 802.1Q GMRP, GVRP, IGMP snooping v1/v2/v3 IGMP Querier Port-based VLAN Static Multicast
• Správa: Správa účtů Back Pressure Flow Control DHCP klient (možnosti 1/3/50/51/53/54/55/57/66/67) DHCP možnost 82 (relay agent) DHCP server (možnosti 1/3/12/15/42/50/55) Řízení toku HTTP ICMP IPv4/IPv6 LLDP Ochrana smyčky Port-based DHCP server Port Mirroring QoS/CoS/ToS RARP, RMON, SMTP SNMP Inform SNMP Trap SNMPv1/v2c/v3 Syslog Telnet
• MIB: Bridge MIB Ethernet-like MIB MIB-II P-BRIDGE MIB Q-BRIDGE, MIB, RMON MIB skupiny 1, 2, 3, 9 RSTP MIB
• Redundantní protokoly: LACP, MSTP, RSTP Statický port trunk STP Turbo Chain Turbo Ring v2 Turbo Ring s DRC
• Zabezpečení: Ochrana proti broadcast storm HTTPS/SSL Přístup k místnímu účtu TACACS+ Port Lock RADIUS Rate Limit SSH
• Správa času: NTP Server/Client SNTP

Vlastnosti přepínače

• Skupiny IGMP: 256
• Max. počet VLAN: 64
• Rozsah ID VLAN: VID 1 až 4094

LED rozhraní

• LED indikace: PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, Ethernet, PoE

Serial interface

• Konzolový port: M12 A-kódovaný samčí konektor

Parametry napájení

• Vstupní proud: 24 až 110 VDC, max. 7,1 A
• Input voltage: redundantní duální vstupy 24/36/48/72/96/110 VDC
• Počet napájecích vstupů: 2
• Provozní napětí: 16,8 až 137,5 VDC
• Spotřeba energie (max.): S vypnutým PoE: 11,6 W při 24 VDC, 12,1 W při 110 VDC S zapnutým PoE: 32,2 W při 24 VDC, 18,0 W při 110 VDC
• Celkový výkon PoE: 120 W
• Napájecí konektor: konektor M23
• Ochrana proti přetížení proudem: podporována
• Ochrana proti přepólování: podporována

Mechanical properties

• Housing: kovové
• Stupeň krytí IP: IP54
• Rozměry: 250 x 176,2 x 115 mm (9,84 x 6,9 x 4,53 palce)
• Hmotnost: 3 286 g (7,24 lb)
• Instalace: montáž na DIN lištu (volitelně) montáž na zeď

Provozní podmínky

• Provozní teplota: -40 až 75 °C (-40 až 167 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)
• Nadmořská výška: 2000 m

Normy a certifikace

• EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 20 V/m IEC 61000-4-4 EFT: Napájení: 2 kV; Signál: 2 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; Signál: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
• Volný pád: IEC 60068-2-31
• Rádiová frekvence: FCC
• Železnice: EN 50121-4 EN 50155
• Požární ochrana železnic: EN 45545-2
• Bezpečnost: EN 62368-1
• Náraz: IEC 60068-2-27, IEC 61373, CS 50155
• Vibrace: IEC 60068-2-64, IEC 61373, CS 50155
• EMC: EN 55032/35

Prohlášení

• Ekologický produkt: RoHS, CRoHS, WEEE

MTBF

• Čas: 536 931 hodin
• Normy: Telcordia Standard SR-332

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
