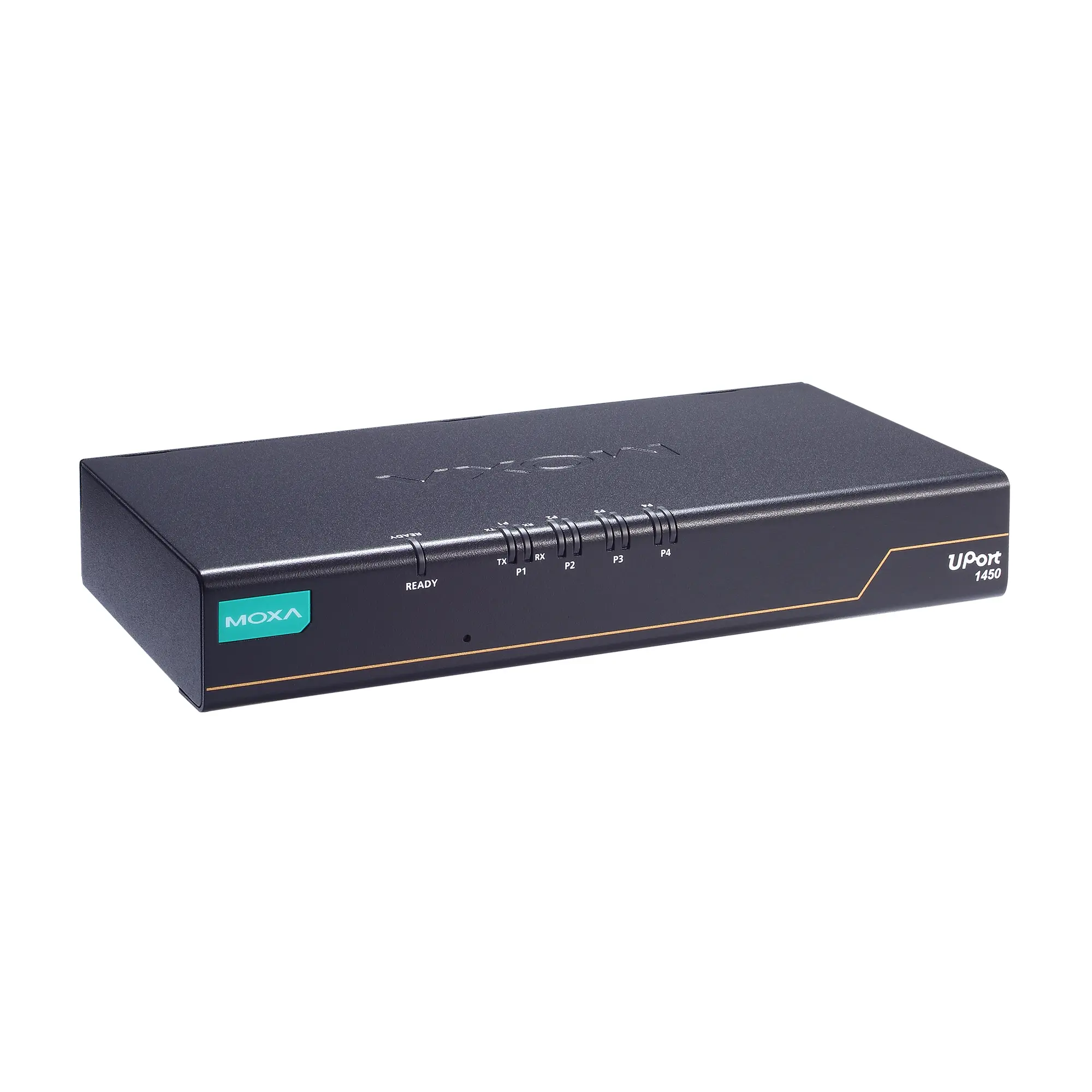

UPort 1450I-G2

Sériový převodník – převodník USB na 4 porty RS-232/422/485 s izolační ochranou 2 kV, Provozní teplota 0 až 60 °C

Rozhraní USB

• Standardy USB: USB 3.2 Gen 1, kompatibilní s USB 1.1/2.0
• Rychlost: 5 Gb/s, 480 Mb/s, 12 Mb/s
• Počet portů USB: 1
• USB konektor: USB typu B

Serial interface

• Konektor: DB9 samec
• Počet portů: 4
• Sériové standardy: RS-232/422/485
• FIFO: 512 bajtů
• Přenosová rychlost: 50 bps až 921,6 kbps (podporuje nestandardní přenosové rychlosti)
• Parita: žádná, sudá, lichá, mezera, značka
• Datové bity: 5, 6, 7, 8
• Stop bity: 1, 1,5, 2
• Řízení toku: RTS/CTS, XON/XOFF
• Řízení směru dat RS-485: Automatické řízení směru dat (ADDC)
• Pull High/Low rezistor pro RS-485: 1 kilo-ohm, 150 kilo-ohmů
• Terminátor pro RS-485: 120 ohmů
• Přepětí: 0,5 kV
• Izolace: 2 kV (modely I)

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND

Sériové softwarové funkce

• Ovladače Windows: Windows 11, 10, 8.1, 8 a 7Windows Server 2022, 2019, 2016, 2012 R2, 2012 a 2008 R2
• Ovladače Linux: Jádro 6.x, 5.x a 4.x
• Ovladače pro Mac: macOS verze (Intel 64): 13, 12, 11 a 10.1x
• Virtuální stroj: VMware Fusion (Windows na macOS 13, 12, 11, 10.1x, Intel 64)VMWare ESXi (Linux kernel 4)Parallels Desktop (Windows na macOS 13, 12, 11, 10.1x, Intel 64)
• Podpora platforem založených na ARM®: Linux kernel 6.x, 5.x a 4.x
• Android API: Android 3.1.x a novější

Parametry napájení

• Input voltage: 5 VDC přes USB sběrnici nebo 12 až 48 VDC přes externí napájecí adaptér
• Vstupní proud: 445 mA @ USB 2.0633 mA @ USB 3.2340 mA @ 12 VDC

Mechanical properties

• Housing: kovové
• Rozměry: 185 x 30 x 90,6 mm (7,28 x 1,18 x 3,57 palce)
• Hmotnost: 379 g (0,84 libry)
• Stupeň krytí IP: IP20

Limity prostředí

• Provozní teplota: 0 až 60 °C (32 až 140 °F)
• Skladovací teplota: -40 až 75 °C (-40 až 167 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 1 kV IEC 61000-4-5 Přepětí: Napájení: 1 kV, signál: 0,5 kV IEC 61000-4-6 CS: 3 V; 150 kHz až 80 MHz IEC 61000-4-8 PFMF
• Bezpečnost: IEC 62368-1 EN 62368-1 UL 62368-1 (CB) KC
• Náraz: IEC 60068-2-27
• Vibrace: IEC 60068-2-6 IEC 60068-2-64
• Volný pád: IEC 60068-2-31

Prohlášení

• Ekologický výrobek: RoHS, CRoHS, WEEE

MTBF

• Normy: Telcordia Standard SR332, Telcordia Issue 2
• Čas: 1 140 587 hodin
