Popis

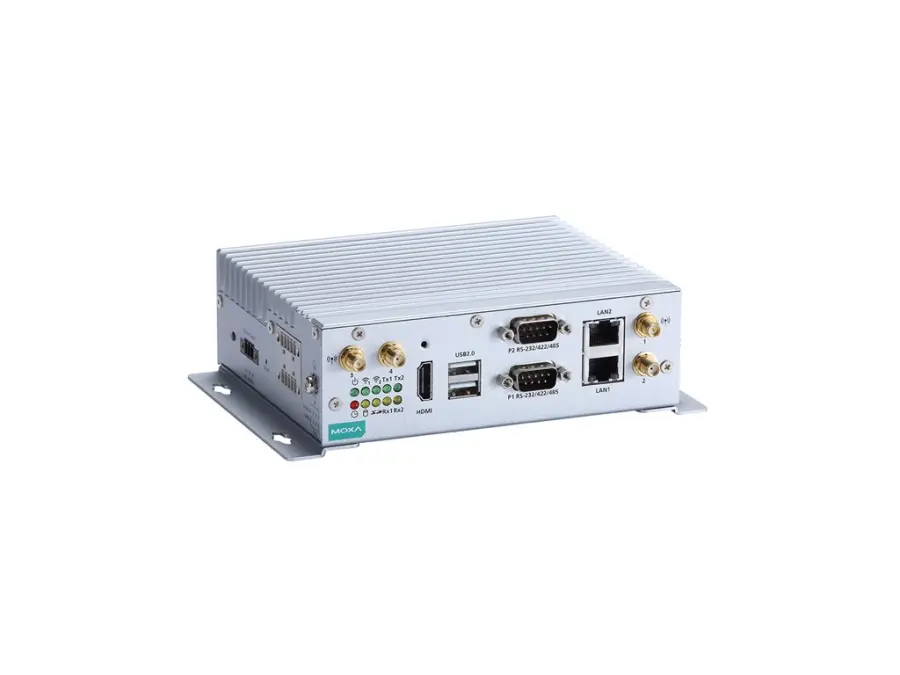

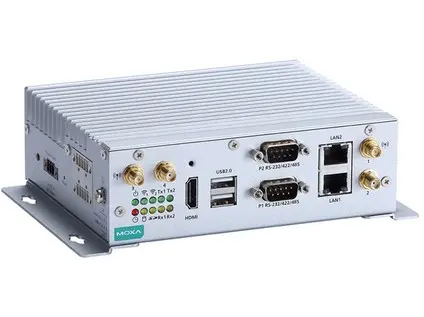

Průmyslový vestavěný počítač – vestavěný počítač x86 s procesorem Intel Atom® E3826, 1 port HDMI, 2 porty Ethernet, 2 sériové porty, 4 DI, 4 DO, 1 port USB 3.0, 2 porty USB 2.0, 1 slot SD, 1 slot uSIM, 1 slot Wi-Fi Mini PCIe, 1 slot 3G/LTE Mini PCIe, 5 bezdrátových konektorů SMA, Provozní teplota -40 až 85 °C
Počítač
- CPU: procesor Intel Atom® E3826 (1M cache, 1,46 GHz)
- Předinstalovaná systémová paměť: 4 GB DDR3L
- Slot pro systémovou paměť: 1 slot SODIMM DDR3/DDR3L
- Podporované operační systémy: Windows Embedded Standard 7 (WS7E) 64bitový Windows 10 Embedded IoT Enterprise 2016 LTSB Entry 64bitový Windows 10 Embedded IoT Enterprise 2019 LTSC Entry 64bitový Windows 10 Embedded IoT Enterprise 2021 LTSC Entry 64bitový Linux Debian 9 OS image (Kernel 4.9)Ovladače Linux Debian 11/Ubuntu 20.04/CentOS 7.9
- Úložný slot: 1 slot mSATA 1 zásuvka SD 3.0 (SDHC/SDXC)
Počítačové rozhraní
- Ethernet ports: 2 porty s automatickým rozpoznáním 10/100/1000 Mbps (konektor RJ45)
- Sériové porty: 2 porty RS-232/422/485, volitelné softwarově (DB9 samec)
- USB 2.0: 2 hostitelské porty USB 2.0, konektory typu A
- USB 3.0: 1 hostitelský port USB 3.0, konektory typu A
- Digitální vstup: 4 DI
- Digitální výstup: 4 DO
- Rozšiřující sloty: mPCIe sloty x 2
- Video výstup: HDMI x 1, HDMI konektor (typ A)
- Konektor Wi-Fi antény: RP-SMA x 2
- Konektor mobilní antény: SMA x 2
- Počet SIM karet: 1
- Formát SIM karty: Mini
- Konektor GPS antény: SMA x 1
Digitální vstupy
- Izolace: 3K VDC
- Konektor: Šroubovací svorkovnice Euroblock
- Suchý kontakt: Zapnuto: zkrat na GND Vypnuto: otevřeno
- Režim I/O: DI
- Typ senzoru: Suchý kontakt Mokrý kontakt (NPN nebo PNP)
- Mokrý kontakt (DI na COM): Zapnuto: 10 až 30 VDC Vypnuto: 0 až 3 VDC
Digitální výstupy
- Konektor: šroubovací svorkovnice Euroblock
- Jmenovitý proud: 200 mA na kanál
- Typ I/O: Sink
- Napětí: 24 až 30 VDC
LED indikace
- Systém: SD sloty x 1 Napájení x 1 Úložiště x 1 Programovatelné x 1
- Síla bezdrátového signálu: Mobilní/Wi-Fi x 2
- LAN: 1 na port (10/100/1000 Mbps)
- Sériové: 2 na port (Tx, Rx)
Serial interface
- Přenosová rychlost: 50 bps až 115,2 kbps
- Řízení toku: RTS/CTS, XON/XOFF, ADDC® (automatické řízení směru dat) pro RS-485, RTS Toggle (pouze RS-232)
- Izolace: N/A
- Parita: Žádná, sudá, lichá, mezera, značka
- Stop bity: 1, 1,5, 2
Sériové signály
- RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS-422: Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w: Data+, Data-, GND
- RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
Parametry napájení
- Input voltage: 9 až 36 VDC
- Napájecí konektor: Svorkovnice (pro modely DC)
- Spotřeba energie (max.): 2000 mA při 9 VDC
- Spotřeba energie: 18 W (max.)
Mechanical properties
- Housing: Hliník
- Stupeň krytí IP: IP30
- Rozměry (s uchyceními): 178 x 52,5 x 120,2 mm (7,01 x 2,07 x 4,73 palce)
- Rozměry (bez uchycení): 150 x 48,8 x 120,2 mm (5,91 x 1,92 x 4,73 palce)
- Hmotnost: 940 g (2,09 lb)
- Instalace: montáž na zeď
Provozní podmínky
- Provozní teplota: -40 až 85 °C (-40 až 185 °F)
- Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
- Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)
Normy a certifikace
- EMC: EN 55032/35 EN 61000-6-2/-6-4
- EMI: CISPR 32, FCC část 15B třída A
- EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 20 V/m IEC 61000-4-4 EFT: Napájení: 2 kV; Signál: 2 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; Signál: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
- Bezpečnost: CS 60950-1 UL 508 CS 60950-1
- Náraz: IEC 60068-2-27
- Vibrace: IEC 60068-2-64
Prohlášení
- Ekologický produkt: RoHS, CRoHS, WEEE
MTBF
- Čas: 408 275 hodin
- Normy: Telcordia (Bellcore), GB
