Popis

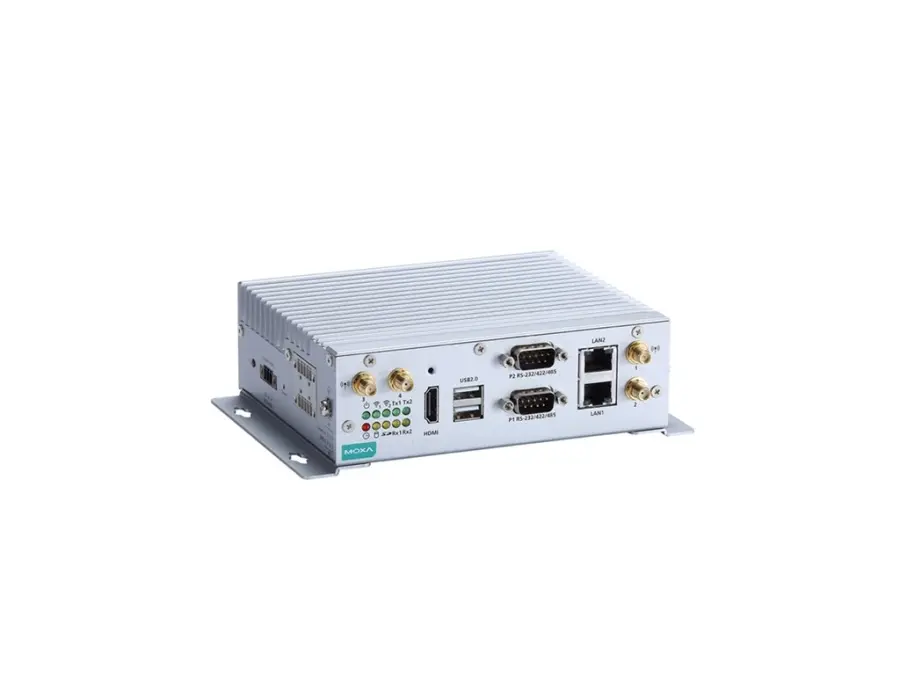

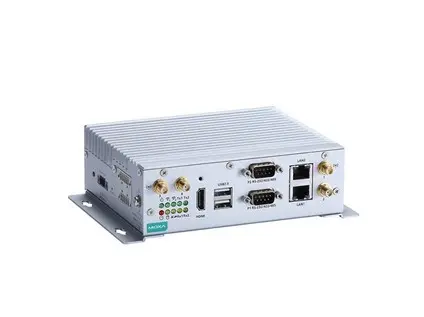

Průmyslový vestavěný počítač – vestavěný počítač x86 s procesorem Intel Atom® E3845, 1 portem HDMI, 2 porty Ethernet, 2 sériovými porty, 4 DI, 4 DO, 1 portem USB 3.0, 2 porty USB 2.0, 1 slotem SD, 1 slotem uSIM, 1 slotem Wi-Fi Mini PCIe, 1 slot 3G/LTE Mini PCIe, 5 bezdrátových konektorů SMA, Provozní teplota -40 až 70 °C
Počítač
- CPU: procesor Intel Atom® E3845 (2M cache, 1,91 GHz)
- Předinstalovaná systémová paměť: 4 GB DDR3L
- Slot pro systémovou paměť: 1 slot SODIMM DDR3/DDR3L
- Podporované operační systémy: Windows Embedded Standard 7 (WS7E) 64bitový Windows 10 Embedded IoT Enterprise 2016 LTSB Entry 64bitový Windows 10 Embedded IoT Enterprise 2019 LTSC Entry 64bitový Windows 10 Embedded IoT Enterprise 2021 LTSC Entry 64bitový Linux Debian 9 OS image (Kernel 4.9)Ovladače Linux Debian 11/Ubuntu 20.04/CentOS 7.9
- Úložný slot: 1 slot mSATA 1 zásuvka SD 3.0 (SDHC/SDXC)
Počítačové rozhraní
- Ethernet ports: 2 porty s automatickým rozpoznáním 10/100/1000 Mbps (konektor RJ45)
- Sériové porty: 2 porty RS-232/422/485, volitelné softwarově (DB9 samec)
- USB 2.0: 2 hostitelské porty USB 2.0, konektory typu A
- USB 3.0: 1 hostitelský port USB 3.0, konektory typu A
- Digitální vstup: 4 DI
- Digitální výstup: 4 DO
- Rozšiřující sloty: mPCIe sloty x 2
- Video výstup: HDMI x 1, HDMI konektor (typ A)
- Konektor Wi-Fi antény: RP-SMA x 2
- Konektor mobilní antény: SMA x 2
- Počet SIM karet: 1
- Formát SIM karty: Mini
- Konektor GPS antény: SMA x 1
Digitální vstupy
- Izolace: 3K VDC
- Konektor: Šroubovací svorkovnice Euroblock
- Suchý kontakt: Zapnuto: zkrat na GND Vypnuto: otevřeno
- Režim I/O: DI
- Typ senzoru: Suchý kontakt Mokrý kontakt (NPN nebo PNP)
- Mokrý kontakt (DI na COM): Zapnuto: 10 až 30 VDC Vypnuto: 0 až 3 VDC
Digitální výstupy
- Konektor: šroubovací svorkovnice Euroblock
- Jmenovitý proud: 200 mA na kanál
- Typ I/O: Sink
- Napětí: 24 až 30 VDC
LED indikace
- Systém: SD sloty x 1 Napájení x 1 Úložiště x 1 Programovatelné x 1
- Síla bezdrátového signálu: Mobilní/Wi-Fi x 2
- LAN: 1 na port (10/100/1000 Mbps)
- Sériové: 2 na port (Tx, Rx)
Serial interface
- Přenosová rychlost: 50 bps až 115,2 kbps
- s managementem toku: RTS/CTS, XON/XOFF, ADDC® (automatické s managementem směru dat) pro RS-485, RTS Toggle (pouze RS-232)
- Izolace: N/A
- Parita: Žádná, sudá, lichá, mezera, značka
- Stop bity: 1, 1,5, 2
Sériové signály
- RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS-422: Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w: Data+, Data-, GND
- RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
Parametry napájení
- Input voltage: 9 až 36 VDC
- Napájecí konektor: Svorkovnice (pro modely DC)
- Spotřeba energie (max.): 2000 mA při 9 VDC
- Spotřeba energie: 18 W (max.)
Mechanical properties
