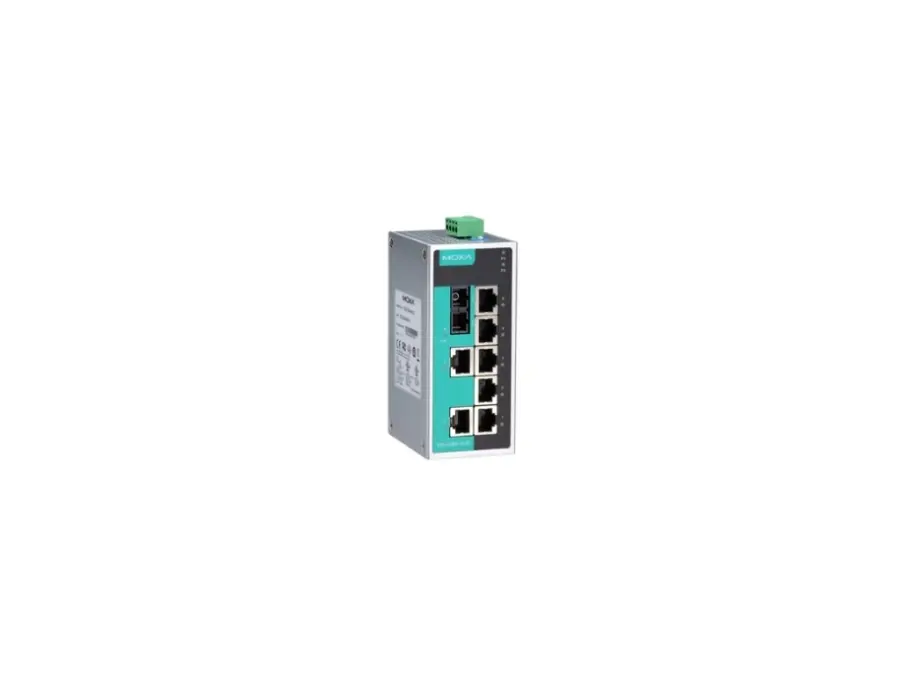

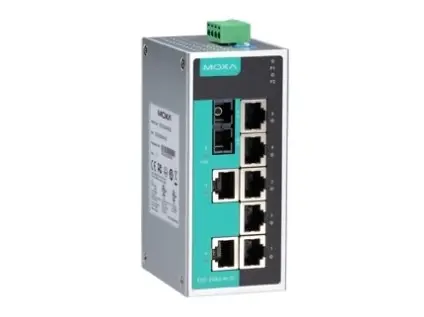

EDS-208A-M-SC-T

EDS-208A-M-SC-T je nespravovaný průmyslový Ethernetový přepínač řady EDS-208A. Nespravovaný Ethernetový přepínač se 7 porty 10/100BaseT(X), 1 portem 100BaseFX multimod s konektorem SC, provozní teplotou -40 až 75 °C.

Specifikace:

• Porty 10/100BaseT(X) (konektor RJ45): 7 Auto-negociace rychlosti Režim plného/polovičního duplexu Automatické připojení MDI/MDI-X
• Porty 100BaseFX (multimódový konektor SC): 1
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)
• Podrobnosti: Viz www.moxa.com/warranty
• Rozměry: 50 x 114 x 70 mm (1,96 x 4,49 x 2,76 palce)
• Rozhraní Ethernet: Ochrana proti broadcast storm
• Nebezpečné prostředí: ATEX třída I divize 2 (CID2)
• Optické vlákno: | 100BaseFX Více režimů | Jediný režim Typ kabelu | OM1 | 50/125 µm | G.652 800 MHz x km Typická vzdálenost | 4 km | 5 km | 40 km Vlnová délka | Typická (nm) | 1300 | 1310 Rozsah TX (nm) | 1260 až 1360 | 1280 až 1340 Rozsah RX (nm) | 1100 až 1600 | 1100 až 1600 Optický výkon | Rozsah TX (dBm) | -10 až -20 | 0 až -5 Rozsah RX (dBm) | -3 až -32 | -3 až -34 Link Budget (dB) | 12 | 29 Dispersion Penalty (dB) | 3 | 1 Poznámka: Při připojení jednovidového optického transceiveru doporučujeme použít atenuátor, aby nedošlo k poškození v důsledku nadměrného optického výkonu. Poznámka: „Typickou vzdálenost“ konkrétního optického transceiveru vypočítejte následovně: Link budget (dB) > dispersní penalizace (dB) + celková ztráta linky (dB).
• Železnice: CS 50121-4
• Velikost vyrovnávací paměti paketů: 768 kbits
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Vstupní proud: 0,11 A při 24 VDC
• Vstupní napětí: 12/24/48 VDC Redundantní duální vstupy
• Provozní napětí: 9,6 až 60 VDC
• Ochrana proti přetížení proudem: Podporováno
• Ochrana proti přepólování: podporována
• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 10 V/m IEC 61000-4-4 EFT: Napájení: 2 kV; Signál: 1 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; Signál: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
• Provozní teplota: -40 až 75 °C (-40 až 167 °F)
• Náraz: IEC 60068-2-27
• Vibrace: IEC 60068-2-6
• Pouzdro: hliník
• Instalace: montáž na DIN lištu, montáž na zeď (s volitelnou sadou)
• Velikost tabulky MAC: 2 K
• Hmotnost: 275 g (0,61 lb)
• Typ zpracování: Uložení a předání
• Normy: IEEE 802.3 pro 10BaseT IEEE 802.3u pro 100BaseT(X) a 100BaseFX IEEE 802.3x pro řízení toku
• Připojení: 1 odnímatelná 4kontaktní svorkovnice
• Volný pád: IEC 60068-2-31
• Stupeň krytí IP: IP30
• Námořní: ABS LR NK DNV
• Bezpečnost: UL 508 EN 62368-1 (LVD)
• Čas: EDS-208A: 3 248 014 hodin EDS-208A-MM/SS: 2 705 157 hodin EDS-208A-M/S: 2 943 335 hodin
• Řízení provozu: NEMA TS2
• Záruční doba: 5 let
