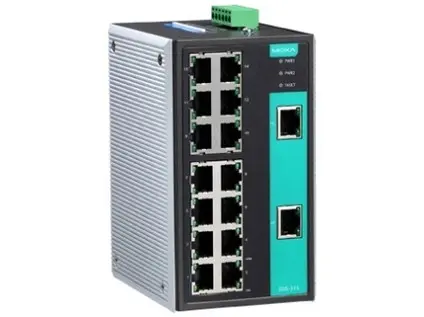

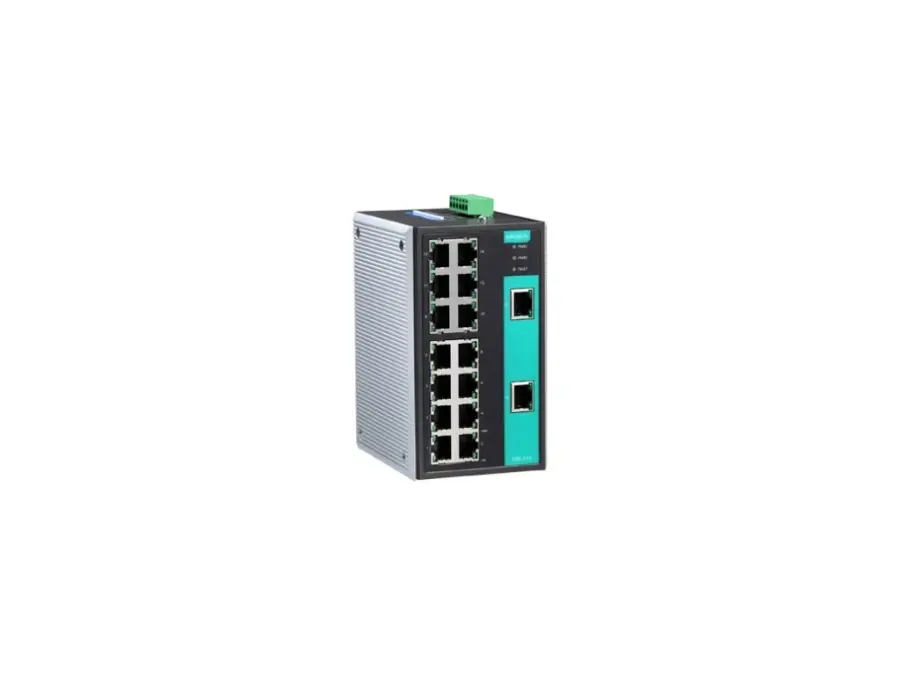

EDS-316

Průmyslový Ethernetový switch bez managementu – ethernetový switch s 16 porty 10/100BaseT(X), reléovým výstupem pro varování, provozní teplotou -10 až 60 °C

Vstupní/výstupní rozhraní

• Alarm relay outputs: 1 reléový výstup s proudovou zatížitelností 1 A při 24 VDC
• Porty 10/100BaseT(X) (konektor RJ45): 16 Auto-negociace rychlosti Režim plného/polovičního duplexu Automatické připojení MDI/MDI-X
• Normy: IEEE 802.3 pro 10BaseT IEEE 802.3u pro 100BaseT(X) a 100BaseFX IEEE 802.3x pro s managementem toku
• fiber: Více informací 100BaseFX Multimódové Jednomódové (40 km) Jednomódové (80 km) Typ optického kabelu OM1 50/125 µm G.652 G.652 800 MHz x km Typická vzdálenost 4 km 5 km 40 km 80 km Typická vlnová délka (nm) 1300 1310 1550 Rozsah TX (nm) 1260 až 1360 1280 až 1340 1530 až 1570 Rozsah RX (nm) 1100 až 1600 1100 až 1600 1100 až 1600 fiber výkon Rozsah TX (dBm) -10 až -20 0 až -5 0 až -5 Rozsah RX (dBm) -3 až -32 -3 až -34 -3 až -34 Linkový rozpočet (dB) 12 29 29 Disperzní penalizace (dB) 3 1 1 Poznámka: Při připojení jednovidového optického transceiveru doporučujeme použít atenuátor, aby nedošlo k poškození v důsledku nadměrného optického výkonu. Poznámka: „Typickou vzdálenost“ konkrétního optického transceiveru vypočtěte následovně: Rozpočet spojení (dB) > ztráta rozptylu (dB) + celková ztráta spojení (dB).

Konfigurace DIP přepínače

• Ethernet interface: Alarm přerušení portu

Vlastnosti přepínače

• Velikost vyrovnávací paměti paketů: 1,25 Mbits
• Velikost tabulky MAC: 4 K
• Typ zpracování: Uložit a předat

Parametry napájení

• Input voltage: 12/24/48 VDC redundantní duální vstupy
• Vstupní proud: 0,34 A při 24 VDC
• Připojení: 1 odnímatelná 6kontaktní svorkovnice
• Provozní napětí: 9,6 až 60 VDC
• Ochrana proti přepólování: podporována
• Ochrana proti přetížení proudem: podporována

Mechanical properties

• Housing: kovové
• Stupeň krytí IP: IP30
• Rozměry: 80,1 x 135 x 105 mm (3,15 x 5,31 x 4,13 palce)
• Hmotnost: 1140 g (2,52 lb)
• Instalace: montáž na DIN lištu, montáž na stěnu (s volitelnou sadou)

Provozní podmínky

• Provozní teplota: -10 až 60 °C (14 až 140 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• Bezpečnost: EN 62368-1 UL 508 UL 60950-1 CSA C22.2 č. 60950-1
• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 MHz: 20 V/m IEC 61000-4-4 EFT: Napájení: 2 kV; Signál: 1 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; Signál: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
• Nebezpečné prostory: ATEX třída I divize 2 (CID2)
• Vibrace: IEC 60068-2-6
• Náraz: IEC 60068-2-27
• Volný pád: IEC 60068-2-32
• Námořní: DNV

MTBF

• Čas: 2 226 219 hodin
• Normy: MIL-HDBK-217F

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
