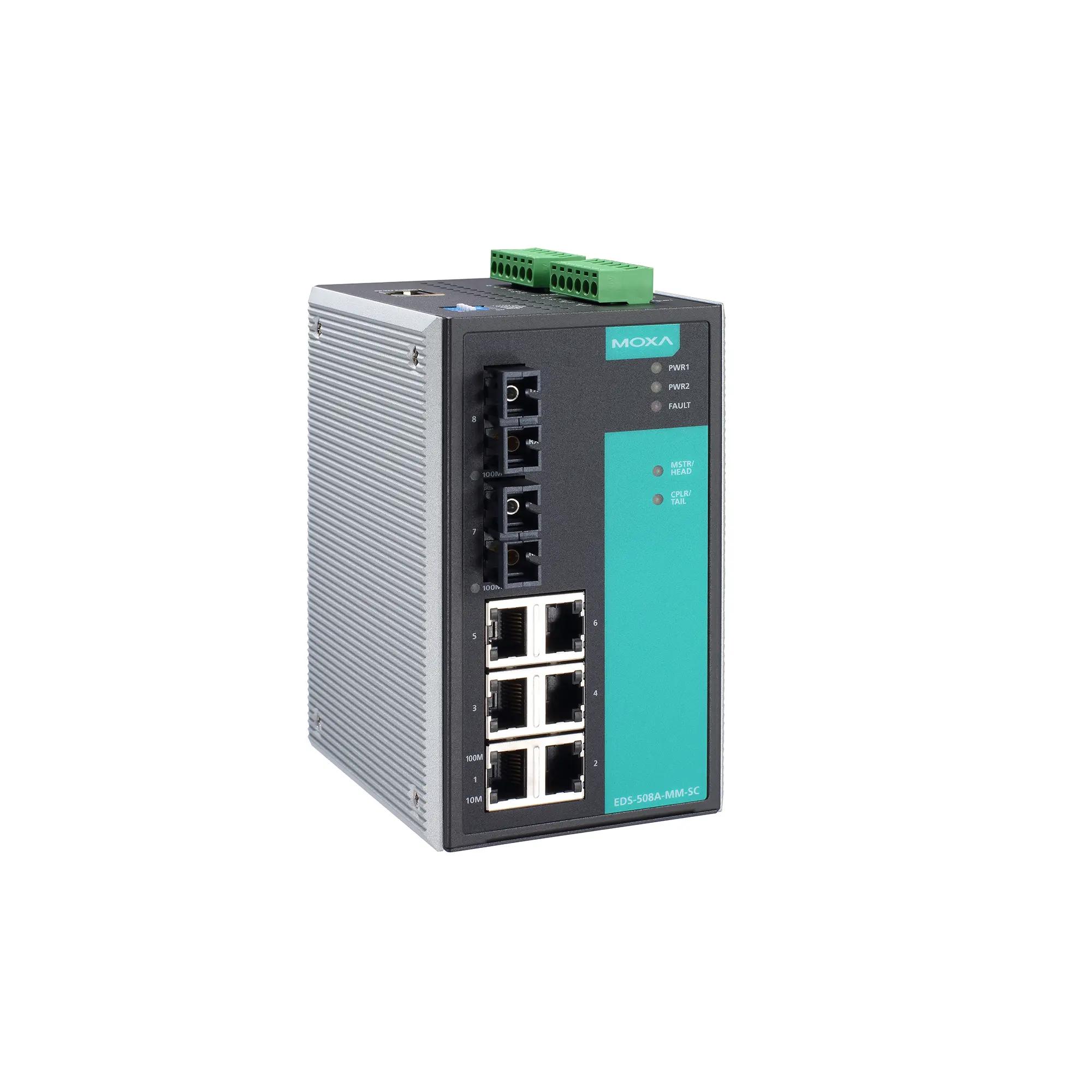

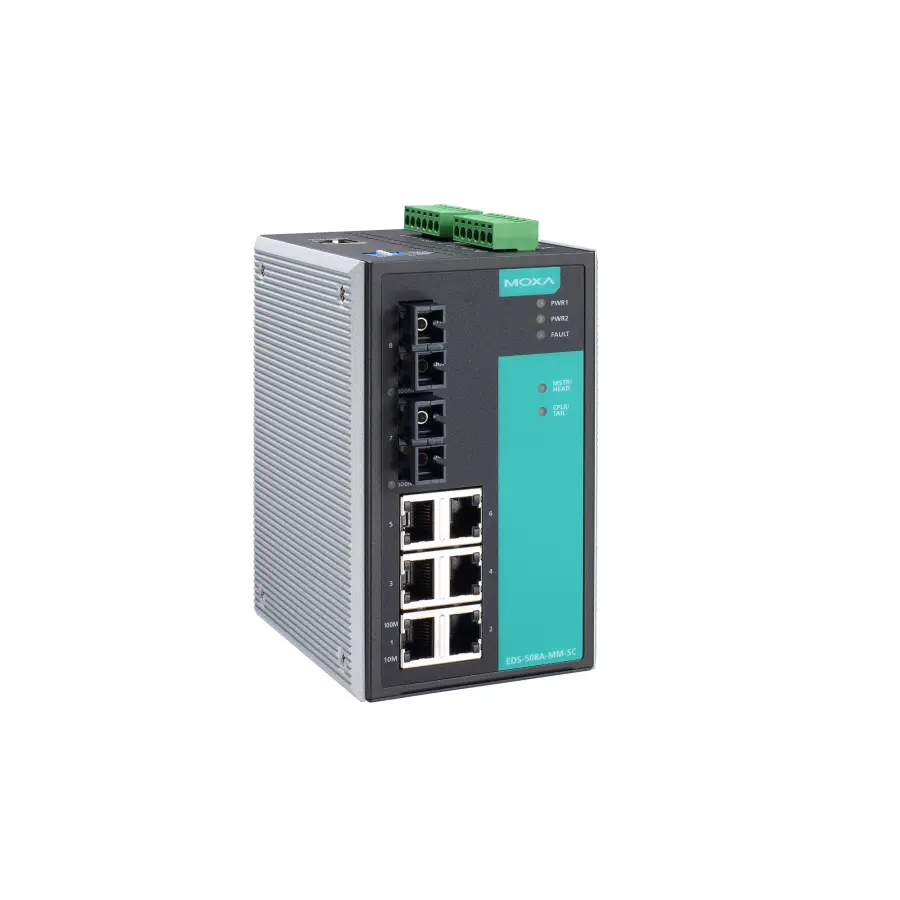

EDS-508A-SS-SC-80-T

Průmyslový spravovaný Ethernetový switch – spravovaný Ethernetový switch se 6 porty 10/100BaseT(X), 2 porty 100BaseFX single-mode s konektory SC pro přenos na vzdálenost 80 km, Provozní teplota -40 až 75 °C • Digitální vstupní kanály: 2 • Digitální vstupy: +13 až +30 V pro stav 1 -30 až +3 V pro stav 0 Max. vstupní proud: 8 mA

Rozhraní Ethernet

• Porty 10/100BaseT(X) (konektor RJ45): 6 Auto-negociace rychlosti Režim plného/polovičního duplexu Automatické připojení MDI/MDI-X
• Porty 100BaseFX, konektor Single-Mode SC, 80 km: 2
• Standardy: IEEE 802.3 pro 10BaseT IEEE 802.3u pro 100BaseT(X) a 100BaseFX IEEE 802.1X pro autentizaci IEEE 802.1D-2004 pro protokol Spanning Tree IEEE 802.1w pro protokol Rapid Spanning Tree IEEE 802.1s pro protokol Multiple Spanning Tree IEEE 802.1Q pro značkování VLAN IEEE 802.1p pro třídu služeb IEEE 802.3x pro řízení toku IEEE 802.3ad pro port trunk s LACP
• fiber: Další informace 100BaseFX Multimódové Jednovidové (40 km) Jednovidové (80 km) Typ optického kabelu OM1 50/125 µm G.652 G.652 800 MHz x km Typická vzdálenost 4 km 5 km 40 km 80 km Typická vlnová délka (nm) 1300 1310 1550 Rozsah TX (nm) 1260 až 1360 1280 až 1340 1530 až 1570 Rozsah RX (nm) 1100 až 1600 1100 až 1600 1100 až 1600 fiber výkon Rozsah TX (dBm) -10 až -20 0 až -5 0 až -5 Rozsah RX (dBm) -3 až -32 -3 až -34 -3 až -34 Linkový rozpočet (dB) 12 29 29 Disperzní penalizace (dB) 3 1 1 Poznámka: Při připojení jednovidového optického transceiveru doporučujeme použít atenuátor, aby nedošlo k poškození v důsledku nadměrného optického výkonu. Poznámka: „Typickou vzdálenost“ konkrétního optického transceiveru vypočtěte následovně: Rozpočet spojení (dB) > ztráta rozptylu (dB) + celková ztráta spojení (dB).

Funkce Ethernet softwaru

• Filtr: 802.1Q VLAN Port-based VLAN IGMP v1/v2 GVRP GMRP
• Průmyslové protokoly: EtherNet/IP Modbus TCP
• Správa: IPv4/IPv6 SNMPv1/v2c/v3 LLDP port mirroring Regulace zpětného tlaku BOOTP, DDM, DHCP Option 66/67/82 DHCP server/klient Regulace toku RARP, RMON, SMTP SNMP Inform Syslog Telnet TFTP
• MIB: MIB-II Bridge MIB Ethernet-like MIB P-BRIDGE MIB Q-BRIDGE, MIB, RMON MIB Groups 1, 2, 3, 9 RSTP MIB
• Redundantní protokoly: STP, MSTP, RSTP LACP Link Aggregation Turbo Chain Turbo Ring v1/v2
• Zabezpečení: HTTPS/SSL TACACS+ Port Lock RADIUS SSH
• Správa času: NTP server/klient SNTP

Vlastnosti přepínače

• Skupiny IGMP: 256
• Velikost tabulky MAC: 8 K
• Max. počet VLAN: 64
• Velikost vyrovnávací paměti paketů: 1 Mbits
• Fronty priorit: 4
• Rozsah ID VLAN: VID 1 až 4094

LED rozhraní

• LED indikace: PWR1, PWR2, FAULT, 10/100M (TP port), 100M (fiber port), MSTR/HEAD, CPLR/TAIL

Serial interface

• Konzolový port: RS-232 (TxD, RxD, GND), 10pinový RJ45 (115200, n, 8, 1)

Konfigurace DIP přepínačů

• Ethernet interface: Turbo Ring, Master, Coupler, Reserve

Parametry napájení

• Konektor: 2 odnímatelné 6kontaktní svorkovnice
• Input voltage: 12/24/48 VDC redundantní duální vstupy
• Provozní napětí: 9,6 až 60 VDC
• Vstupní proud: 0,30 A při 24 VDC
• Ochrana proti přetížení proudem: podporována
• Ochrana proti přepólování: podporována

Mechanical properties

• Housing: kovové
• Stupeň krytí IP: IP30
• Rozměry: 80,2 x 135 x 105 mm (3,16 x 5,31 x 4,13 palce)
• Hmotnost: 1040 g (2,3 lb)
• Instalace: Montáž na DIN lištu Montáž na zeď (s volitelnou sadou)

Provozní podmínky

• Provozní teplota: -40 až 75 °C (-40 až 167 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• Bezpečnost: EN 62368-1 UL 60950-1 UL 508
• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 20 V/m IEC 61000-4-4 EFT: Napájení: 2 kV; Signál: 1 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; Signál: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
• Nebezpečné prostory: ATEX třída I divize 2 (CID2)
• Vibrace: IEC 60068-2-6
• Náraz: IEC 60068-2-27
• Volný pád: IEC 60068-2-31
• Námořní: DNV

MTBF

• Čas: 1 043 909 hodin
• Normy: Telcordia (Bellcore), GB

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
