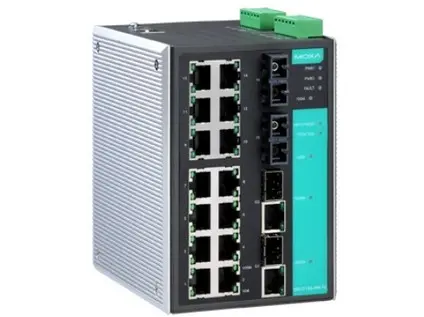

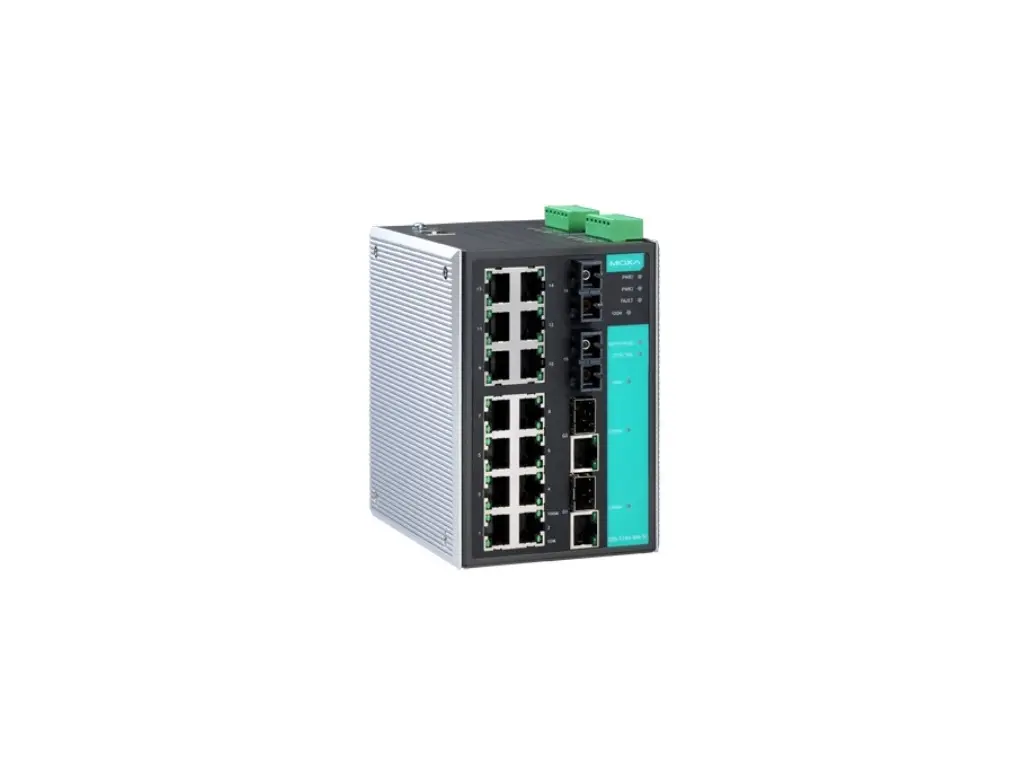

EDS-518A-SS-SC-T

EDS-518A-SS-SC-T je spravovaný průmyslový Ethernetový přepínač vrstvy 2 řady EDS-518A. Spravovatelný Gigabit Ethernet přepínač s 14 porty 10/100BaseT(X), 2 porty 100BaseFX single-mode s konektory SC, 2 kombinovanými sloty 10/100/1000BaseT(X) nebo 1000BaseSFP pro přidání gigabitových Ethernet modulů řady SFP-1G, provozní teplota -40 až 75 °C

Specifikace:

• Porty 10/100BaseT(X) (konektor RJ45): 14 Auto-negociace rychlosti Režim Full/Half duplex Automatické připojení MDI/MDI-X
• Porty 100BaseFX (konektor SC pro single-mode): 2
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)
• Kombinované porty (10/100/1000BaseT(X) nebo 1000BaseSFP): 2
• Konzolový port: RS-232 (TxD, RxD, GND), 10pinový RJ45 (115200, n, 8, 1)
• Podrobnosti: Viz www.moxa.com/warranty
• Digitální vstupy: +13 až +30 V pro stav 1 –30 až +3 V pro stav 0 Max. vstupní proud: 8 mA
• Rozměry: 94 x 135 x 142,7 mm (3,7 x 5,31 x 5,62 palce)
• Ethernetové rozhraní: Turbo Ring, Master, Coupler, Reserve
• Filtr: 802.1Q VLAN Port-based VLAN IGMP v1/v2 GVRP GMRP
• Nebezpečné prostředí: ATEX třída I divize 2 (CID2)
• LED indikace: PWR1, PWR2, FAULT, 10/100M (port TP), 100M (port optického vlákna), 1000M (port Gigabit), MSTR/HEAD, CPLR/TAIL
• Max. počet VLAN: 64
• Optické vlákno: | 100BaseFX Vícevláknové | Jednovláknové Typ optického kabelu | OM1 | 50/125 µm | G.652 800 MHz x km Typická vzdálenost | 4 km | 5 km | 40 km Vlnová délka | Typická (nm) | 1300 | 1310 Rozsah TX (nm) | 1260 až 1360 | 1280 až 1340 Rozsah RX (nm) | 1100 až 1600 | 1100 až 1600 Optický výkon | Rozsah TX (dBm) | -10 až -20 | 0 až -5 Rozsah RX (dBm) | -3 až -32 | -3 až -34 Linkový rozpočet (dB) | 12 | 29 Rozptylová penalizace (dB) | 3 | 1 Poznámka: Při připojení jednovidového optického transceiveru doporučujeme použít atenuátor, aby nedošlo k poškození v důsledku nadměrného optického výkonu. Poznámka: „Typickou vzdálenost“ konkrétního optického transceiveru vypočítejte následovně: Rozpočet spojení (dB) > penalizace za disperzi (dB) + celková ztráta spojení (dB).
• Rozsah ID VLAN: VID 1 až 4094
• Velikost vyrovnávací paměti paketů: 2 Mbity
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Skupiny IGMP: 256
• Průmyslové protokoly: EtherNet/IP Modbus TCP
• MIB: MIB-II Bridge MIB Ethernet-like MIB P-BRIDGE MIB Q-BRIDGE MIB RMON MIB skupiny 1, 2, 3, 9 RSTP MIB
• Redundantní protokoly: STP MSTP RSTP LACP Link Aggregation Turbo Chain Turbo Ring v1/v2
• Zabezpečení: HTTPS/SSL TACACS+ Port Lock RADIUS SSH Ochrana proti broadcast storm
• Vstupní proud: 0,52 A při 24 VDC
• Vstupní napětí: 24 VDC Redundantní duální vstupy
• Provozní napětí: 12 až 45 VDC
• Ochrana proti přetížení proudem: Podporováno
• Ochrana proti přepólování: Podporováno
• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 10 V/m IEC 61000-4-4 EFT: Napájení: 1 kV; Signál: 0,5 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; Signál: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
• Provozní teplota: -40 až 75 °C (-40 až 167 °F)
• Náraz: IEC 60068-2-27
• Vibrace: IEC 60068-2-6
• Pouzdro: kovové
• Instalace: montáž na DIN lištu, montáž na stěnu (s volitelnou sadou)
• Velikost tabulky MAC: 8 K
• Hmotnost: 1630 g (3,60 lb)
• Normy: IEEE 802.3 pro 10BaseT IEEE 802.3u pro 100BaseT(X) a 100BaseFX IEEE 802.3ab pro 1000BaseT(X) IEEE 802.3z pro 1000BaseSX/LX/LHX/ZX IEEE 802.1X pro autentizaci IEEE 802.1D-2004 pro protokol Spanning Tree IEEE 802.1w pro protokol Rapid Spanning Tree IEEE 802.1s pro protokol Multiple Spanning Tree IEEE 802.1Q pro značkování VLAN IEEE 802.1p pro třídu služeb IEEE 802.3x pro řízení toku IEEE 802.3ad pro port trunk s LACP
• Správa: IPv4/IPv6 SNMPv1/v2c/v3 LLDP Port Mirror Back Pressure Flow Control BOOTP DDM DHCP Option 66/67/82 DHCP Server/Client Flow control RARP RMON SMTP SNMP Inform Syslog Telnet TFTP
• Správa času: NTP Server/Client SNTP
• Alarmové kontaktní kanály: Rezistivní zátěž: 1 A @ 24 VDC
• Připojení: 2 odnímatelné 6kontaktní svorkovnice
• Volný pád: IEC 60068-2-31
• Stupeň krytí IP: IP30
• Námořní: DNV NK LR
• Prioritní fronty: 4
• Bezpečnost: EN 62368-1 UL 60950-1 UL 508
• Čas: 250 966 hodin
• Záruční doba: 5 let
