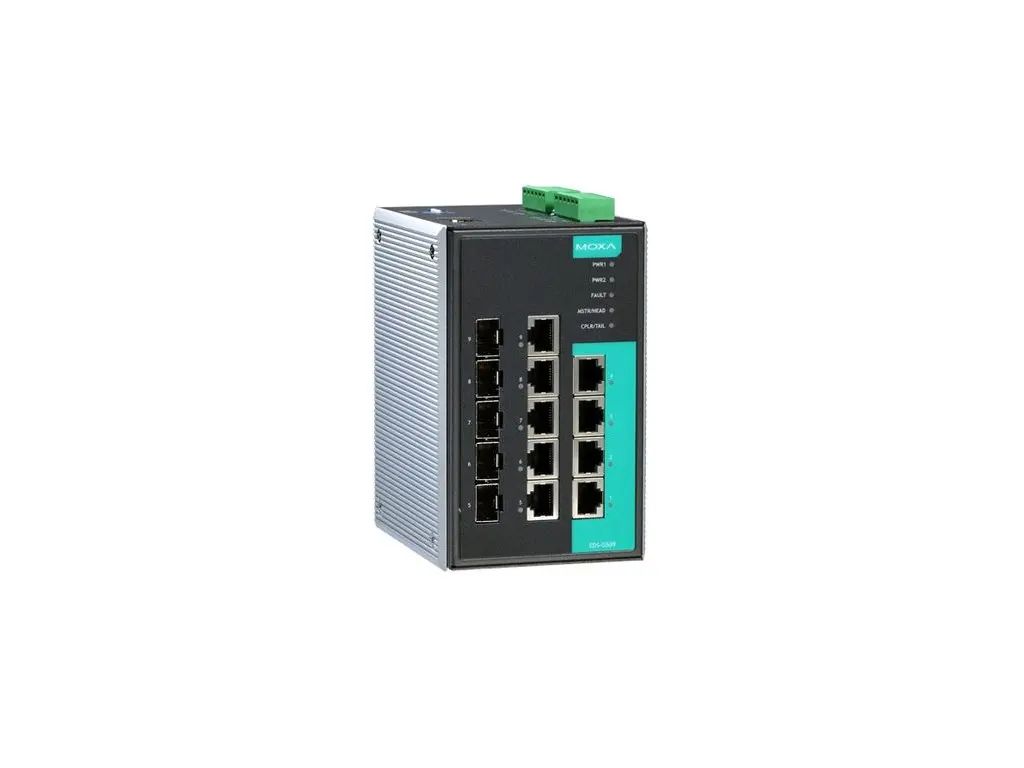

EDS-G509

EDS-G509 je spravovaný průmyslový Ethernetový přepínač vrstvy 2 ze série EDS-G509. Průmyslový plně Gigabit Ethernetový přepínač se 4 porty 10/100/1000BaseT(X), 5 kombinovanými porty 10/100/1000BaseT(X) nebo 100/1000BaseSFP slot kombinovanými porty, provozní teplotou 0 až 60 °C

Specifikace:

• Porty 10/100/1000BaseT(X) (konektor RJ45): 4 Auto-negociace rychlosti Režim plného/polovičního duplexu Automatické připojení MDI/MDI-X
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)
• Kombinované porty (10/100/1000BaseT(X) nebo 100/1000BaseSFP+): 5
• Konzolový port: RS-232 (TxD, RxD, GND), 8pinový RJ45 (115200, n, 8, 1)
• Podrobnosti: Viz www.moxa.com/warranty
• Digitální vstupní kanály: 2
• Digitální vstupy: +13 až +30 V pro stav 1 –30 až +3 V pro stav 0 Max. vstupní proud: 8 mA
• Rozměry: 87,1 x 135 x 107 mm (3,43 x 5,31 x 4,21 palce)
• DIP přepínače: Turbo Ring, Master, Coupler, Reserve
• Filtr: 802.1Q VLAN GMRP GVRP IGMP v1/v2 Port-based VLAN
• LED indikace: PWR1, PWR2, FAULT, 10/100/1000M (TP port), 100/1000M (SFP port), MSTR/HEAD, CPLR/TAIL
• Max. počet VLAN: 64
• Napájecí konektor: 2 odnímatelné 6kontaktní svorkovnice
• Železnice: CS 50121-4
• Rozsah ID VLAN: VID 1 až 4094
• Velikost vyrovnávací paměti paketů: 1 Mbits
• Skladovací teplota (včetně balení): -40 až 85 °C (-40 až 185 °F)
• Skupiny IGMP: 256
• Průmyslové protokoly: EtherNet/IP Modbus TCP
• MIB: Bridge MIB Ethernet-like MIB MIB-II P-BRIDGE MIB Q-BRIDGE MIB RMON MIB skupiny 1, 2, 3, 9 RSTP MIB
• Redundantní protokoly: Link Aggregation MSTP RSTP STP Turbo Chain Turbo Ring v1/v2
• Zabezpečení: Ochrana proti broadcast storm HTTPS/SSL Port Lock RADIUS SSH TACACS+ SNMPv3
• Vstupní proud: 0,69 A při 24 VDC
• Vstupní napětí: 12/24/48 VDC Redundantní duální vstupy
• Provozní napětí: 9,6 až 60 VDC
• Ochrana proti přetížení proudem: Podporováno
• Ochrana proti přepólování: Podporováno
• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 10 V/m IEC 61000-4-4 EFT: Napájení: 2 kV; Signál: 1 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; Signál: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
• Provozní teplota: 0 až 60 °C (32 až 140 °F)
• Náraz: IEC 60068-2-27
• Vibrace: IEC 60068-2-6
• Pouzdro: kovové
• Instalace: montáž na DIN lištu, montáž na zeď (s volitelnou sadou)
• Velikost tabulky MAC: 8 K
• Hmotnost: 1510 g (3,33 lb)
• Normy: IEEE 802.1D-2004 pro protokol Spanning Tree IEEE 802.1p pro třídu služeb IEEE 802.1Q VLAN IEEE 802.1s pro protokol Multiple Spanning Tree IEEE 802.1w pro protokol Rapid Spanning Tree IEEE 802.1X pro autentizaci IEEE 802.3 pro 10BaseT IEEE 802.3ab pro 1000BaseT(X) IEEE 802.3ad pro port trunk s LACP IEEE 802.3u pro 100BaseT(X) IEEE 802.3x pro řízení toku IEEE 802.3z pro 1000BaseX
• Správa: Řízení toku zpětným tlakem BOOTP DDM DHCP Option 66/67/82 DHCP server/klient Řízení toku IPv4/IPv6 LLDP Port Mirror RARP RMON SMTP SNMP Inform SNMPv1/v2c/v3 Syslog Telnet TFTP
• Správa času: NTP server/klient SNTP
• Alarmové kontaktní kanály: 2 reléové výstupy s proudovou zatížitelností 1 A při 24 VDC
• Volný pád: IEC 60068-2-32
• Stupeň krytí IP: IP30
• Námořní: ABS DNV LR NK
• Prioritní fronty: 4
• Bezpečnost: EN 62368-1 UL 508
• Čas: 598 659 hodin
• Záruční doba: 5 let
