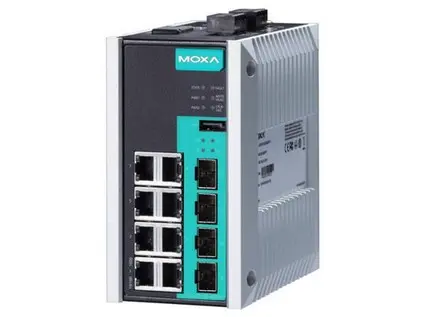

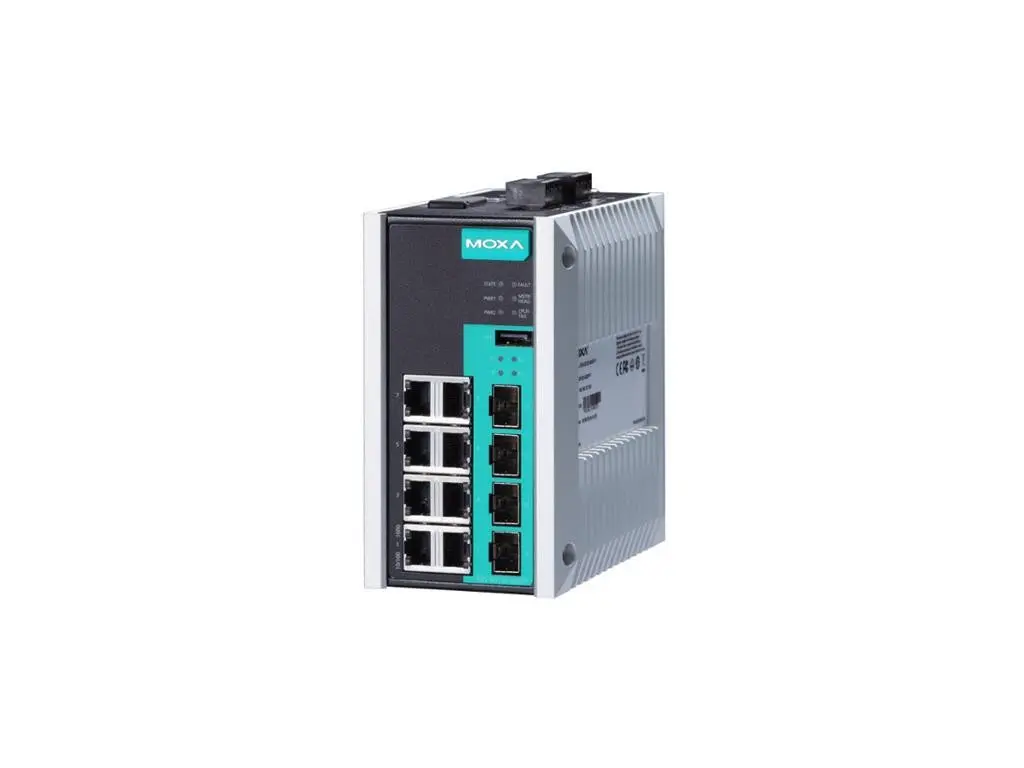

EDS-G512E-4GSFP-T

Průmyslový spravovaný PoE Ethernetový switch – 12portový plně gigabitový spravovaný Ethernetový switch s 8 porty 10/100/1000BaseT(X), 4 gigabitovými SFP sloty, provozní teplotou -40 až 75 °C

Vstupní/výstupní rozhraní

• Alarm relay outputs: 1 reléový výstup s proudovou zatížitelností 1 A při 24 VDC
• Tlačítka: Tlačítko reset
• Digitální vstupní kanály: 1
• Digitální vstupy: +13 až +30 V pro stav 1 -30 až +3 V pro stav 0 Max. vstupní proud: 8 mA

Ethernet interface

• Porty 10/100/1000BaseT(X) (konektor RJ45): 8 Automatické vyjednávání rychlosti Režim plného/polovičního duplexu Automatické připojení MDI/MDI-X
• 100/1000BaseSFP Sloty: 4

Funkce Ethernetového softwaru

• Filtr: 802.1Q VLAN BPDU filtr BPDU Guard GMRP, GVRP, IGMP v1/v2/v3 Port-based VLAN
• Průmyslové protokoly: EtherNet/IP Modbus TCP, PROFINET, IO zařízení
• Správa: LLDP Back Pressure Flow Control BOOTP Port Mirror DHCP Option 66/67/82 DHCP server/klient Fiber check Flow control IPv4/IPv6 RARP, RMON, SCP SMTP SNMP Inform SNMPv1/v2c/v3 Syslog Telnet TFTP
• MIB: Ethernet-like MIB MIB-II Bridge MIB P-BRIDGE MIB Q-BRIDGE, MIB, RMON MIB Groups 1, 2, 3, 9 RSTP MIB
• Redundantní protokoly: Link Aggregation MRP, MSTP, RSTP STP Turbo Chain Turbo Ring v1/v2
• Zabezpečení: Ochrana proti broadcast storm HTTPS/SSL TACACS+ SNMPv3 MAB autentizace Sticky MAC NTP autentizace IP, ACL, MAC ACL Port Lock RADIUS, SSH, SMTP s TLS
• Správa času: NTP server/klient SNTP

Vlastnosti přepínače

• Skupiny IGMP: 2048
• Velikost jumbo rámce: 9,6 KB
• Velikost tabulky MAC: 8 K
• Max. počet VLAN: 256
• Velikost vyrovnávací paměti paketů: 4 Mbity
• Prioritní fronty: 4
• Rozsah ID VLAN: VID 1 až 4094

Rozhraní USB

• Úložný port: USB typu A

Rozhraní LED

• LED indikace: PWR1, PWR2, STATE, FAULT, 10/100M (port TP), 1000M (port TP), 100/1000M (port SFP), MSTR/HEAD, CPLR/TAIL, inteligentní LED PoE (pouze řada EDS-G512E-8PoE-4GSFP)

Serial interface

• Konzolový port: USB-sériová konzole (konektor typu B)

Konfigurace DIP přepínačů

• DIP přepínače: Turbo Ring, Master, Coupler, Reserve

Parametry napájení

• Připojení: 2 odnímatelné 4kontaktní svorkovnice
• Vstupní proud: 0,34 A při 24 VDC
• Input voltage: 12/24/48/-48 VDC
• Provozní napětí: 9,6 až 60 VDC
• Ochrana proti přetížení proudem: podporována
• Ochrana proti přepólování: podporována

Mechanical properties

• Housing: kovové
• Stupeň krytí IP: IP30
• Rozměry: 79,2 x 135 x 137 mm (3,1 x 5,3 x 5,4 palce)
• Instalace: montáž na DIN lištu, montáž na stěnu (s volitelnou sadou)

Provozní podmínky

• Provozní teplota: -40 až 75 °C (-40 až 167 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• Bezpečnost: UL 508
• EMC: IEC 61000-4-2 ESD: Kontakt: 8 kV; Vzduch: 15 kV
• EMI: FCC část 15B třída A
• EMS: IEC 61000-4-3 RS: 80 MHz až 1 GHz: 10 V/m IEC 61000-4-4 EFT: Napájení: 4 kV; Signál: 4 kV IEC 61000-4-5 Přepětí: Napájení: 4 kV; Signál: 4 kV
• Nebezpečné prostory: ATEX třída I divize 2 (CID2)
• Rozvodna: IEC 61850-3 IEEE 1613
• Železnice: EN 50121-4
• Řízení dopravy: NEMA TS2
• Vibrace: IEC 60068-2-6
• Náraz: IEC 60068-2-27
• Volný pád: IEC 60068-2-32

MTBF

• Čas: 803 337 hodin
• Normy: Telcordia (Bellcore), GB

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
