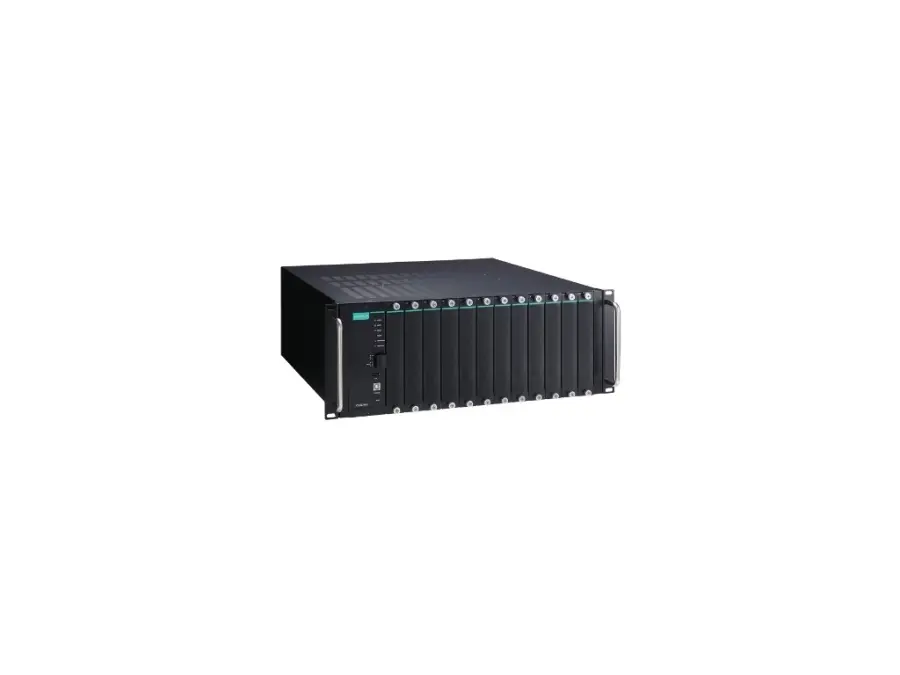

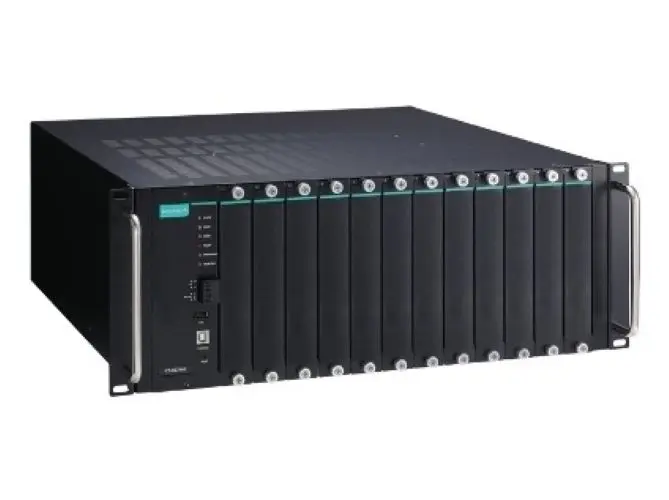

ICS-G7748A-HV-HV

Průmyslový spravovaný PoE ethernetový switch – plně gigabitový modulární spravovaný Ethernet switch se 12 sloty pro 4portové Gigabit Ethernet rozhraní, 2 izolované napájecí zdroje (85 až 264 VAC), celkem až 48G portů, Provozní teplota -10 až 60 °C

Vstupní/výstupní rozhraní

• Alarm relay outputs: Reléový výstup s proudovou zatížitelností 2 A při 30 VDC
• Digitální vstupy: +13 až +30 V pro stav 1 -30 až +1 V pro stav 0 Max. vstupní proud: 8 mA

Rozhraní Ethernet

• Kombinace slotů: 12 slotů pro 4portové rozhraní moduly (10/100/1000BaseT(X) nebo PoE+ 10/100/1000BaseT(X) nebo 100/1000BaseSFP sloty). Informace o produktech Gigabit Ethernet modulů naleznete v datovém listu IM-G7000A.
• Normy: IEEE 802.1D-2004 pro protokol Spanning Tree IEEE 802.1p pro třídu služeb IEEE 802.1Q pro značkování VLAN IEEE 802.1s pro protokol Multiple Spanning Tree IEEE 802.1w pro protokol Rapid Spanning Tree IEEE 802.1X pro autentizaci IEEE 802.3 pro 10BaseT IEEE 802.3ab pro 1000BaseT(X) IEEE 802.3ad pro port trunk s LACP IEEE 802.3u pro 100BaseT(X) a 100BaseFX IEEE 802.3x pro řízení toku IEEE 802.3z pro 1000BaseSX/LX/LHX/ZX IEEE 802.3af/at pro výstup PoE/PoE

Funkce ethernetového softwaru

• Správa: ARP Back Pressure Flow Control BOOTP, DDM, DHCP Option 66/67/82 DHCP Server/Client Flow control IPv4/IPv6 LLDP Port Mirror RARP, RMON, SCP SMTP SNMP Inform SNMPv1/v2c/v3 Syslog Telnet TFTP
• Filtr: 802.1Q BPDU Filter BPDU Guard GMRP, GVRP, IGMP v1/v2/v3
• Redundantní protokoly: link aggregation MRP, MSTP, RSTP Turbo Chain Turbo Ring v1/v2 V-ON
• Zabezpečení: Seznam řízení přístupu Ochrana proti broadcast storm HTTPS/SSL MAB autentizace Sticky MAC NTP autentizace Port Lock RADIUS, SSH, TACACS+
• Správa času: NTP server/klient SNTP
• Průmyslové protokoly: EtherNet/IP Modbus TCP
• MIB: Bridge MIB Ethernet-like MIB MIB-II P-BRIDGE MIB Q-BRIDGE, MIB, RMON MIB skupiny 1, 2, 3, 9 RSTP MIB

Vlastnosti přepínače

• DRAM: 128 MB
• Flash: 16 MB
• Skupiny IGMP: 4096
• Velikost jumbo rámce: 9,6 KB
• Velikost tabulky MAC: 16 K
• Max. počet VLAN: 256
• Velikost vyrovnávací paměti paketů: 12 Mbits
• Rozsah ID VLAN: VID 1 až 4094
• Fronty priorit: 8

Rozhraní USB

• Port pro úložiště: USB typu A

Serial interface

• Port konzole: Sériová konzole USB (konektor typu B)

Parametry napájení

• Input voltage: 110 až 220 VAC Redundantní duální vstupy
• Provozní napětí: 85 až 264 VAC
• Vstupní proud: 0,98/0,61 A při 110/220 VAC Poznámka: Jedná se o jmenovité hodnoty vstupního proudu pro zařízení s maximálním počtem nainstalovaných modulů.
• Spotřeba energie (max.): 99/97,26 W při 110/220 VAC Poznámka: Jedná se o hodnoty spotřeby energie pro zařízení s maximálním počtem nainstalovaných modulů.
• Celkový výkon PoE: Nainstalováno s modulem IM-G7000A-4PoE: max. 1 440 W při 48 VDC
• Ochrana proti přetížení proudem: podporována
• Ochrana proti přepólování: podporována

Mechanical properties

• Stupeň krytí IP: IP30
• Rozměry: 440 x 176 x 523,8 mm (17,32 x 6,93 x 20,62 palce)
• Hmotnost: 12 900 g (28,5 lb)
• Instalace: montáž do racku

Provozní podmínky

• Provozní teplota: -10 až 60 °C (14 až 140 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• Bezpečnost: EN 61010-2-201 UL 61010-2-201
• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 20 V/m IEC 61000-4-4 EFT: Napájení: 4 kV; Signál: 4 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; Signál: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
• Železnice: CS 50121-4
• Volný pád: IEC 60068-2-32
• Náraz: IEC 60068-2-27
• Vibrace: IEC 60068-2-6

MTBF

• Čas: 314 973 hodin
• Normy: Telcordia (Bellcore), GB

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
