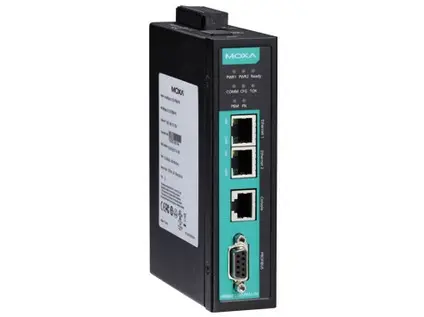

MGate 5102-PBM-PN-T

Sériové komunikační zařízení – 1portová gateway PROFIBUS-PROFINET, 12 až 48 VDC, Provozní teplota -40 až 75 °C

Ethernet interface

• Porty 10/100BaseT(X) (konektor RJ45): 2 (automatické připojení MDI/MDI-X)

Funkce ethernetového softwaru

• Možnosti konfigurace: Webová konzole (HTTP/HTTPS) Nástroj pro vyhledávání zařízení (DSU) MGate Manager Telnetová konzole
• Správa: ARP DHCP klient DNS HTTP, HTTPS, SMTP, SNMP Trap SNMPv1/v2c/v3 TCP/IP Telnet SSH, UDP, NTP klient
• MIB: RFC1213, RFC1317
• Správa času: NTP klient
• Průmyslové protokoly: PROFINET IO zařízení

Bezpečnostní funkce

• Ověřování: Lokální databáze
• Šifrování: HTTPS AES-128 AES-256 SHA-256
• Bezpečnostní protokoly: SNMPv3 SNMPv2c Trap HTTPS (TLS 1.3)

Serial interface

• Konzolový port: RS-232 (TxD, RxD, GND), 8pinový RJ45 (115200, n, 8, 1)

Funkce sériového softwaru

• Možnosti konfigurace: Sériová konzole
• Průmyslové protokoly: PROFIBUS DP-V1 Master

Rozhraní PROFIBUS

• Průmyslové protokoly: PROFIBUS DP
• Počet portů: 1
• Konektor: DB9 samice
• Přenosová rychlost: 9600 bps až 12 Mbps
• Izolace: 2 kV (vestavěná)
• Signály: PROFIBUS D+, PROFIBUS D-, RTS, společný signál, 5 V

PROFIBUS

• Režim: DP-V1 Master
• Velikost vstupních dat: 1024 bajtů
• Velikost výstupních dat: 1024 bajtů

PROFINET

• Režim: IO zařízení
• Max. počet připojení IO řadiče: 1 (pro čtení/zápis)
• Velikost vstupních dat: 1024
• Velikost výstupních dat: 1024

Paměť

• Slot microSD: až 32 GB (kompatibilní s SD 2.0)

Parametry napájení

• Input voltage: 12 až 48 VDC
• Vstupní proud: 430 mA při 12 VDC
• Napájecí konektor: šroubovací svorkovnice Euroblock

Relé

• Jmenovitý proud kontaktu: odporová zátěž: 2 A při 30 VDC

Mechanical properties

• Housing: kovové
• Stupeň krytí IP: IP30
• Rozměry: 36 x 105 x 140 mm (1,42 x 4,14 x 5,51 palce)
• Hmotnost: 500 g (1,10 lb)

Limity prostředí

• Provozní teplota: -40 až 75 °C (-40 až 167 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída B
• EMS: IEC 61000-4-2 ESD: Kontakt: 8 kV; Vzduch: 15 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 10 V/m IEC 61000-4-4 EFT: Napájení: 4 kV; Signál: 2 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 10 V/m; Signál: 10 V/m IEC 61000-4-8 PFMF
• Bezpečnost: IEC 60950-1 EN 62368-1 UL 508
• Nebezpečné prostory: ATEX třída I divize 2 (CID2) IECEx
• Volný pád: IEC 60068-2-32
• Náraz: IEC 60068-2-27
• Vibrace: IEC 60068-2-6 IEC 60068-2-64

MTBF

• Čas: 980 417 hodin
• Normy: Telcordia SR332

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
