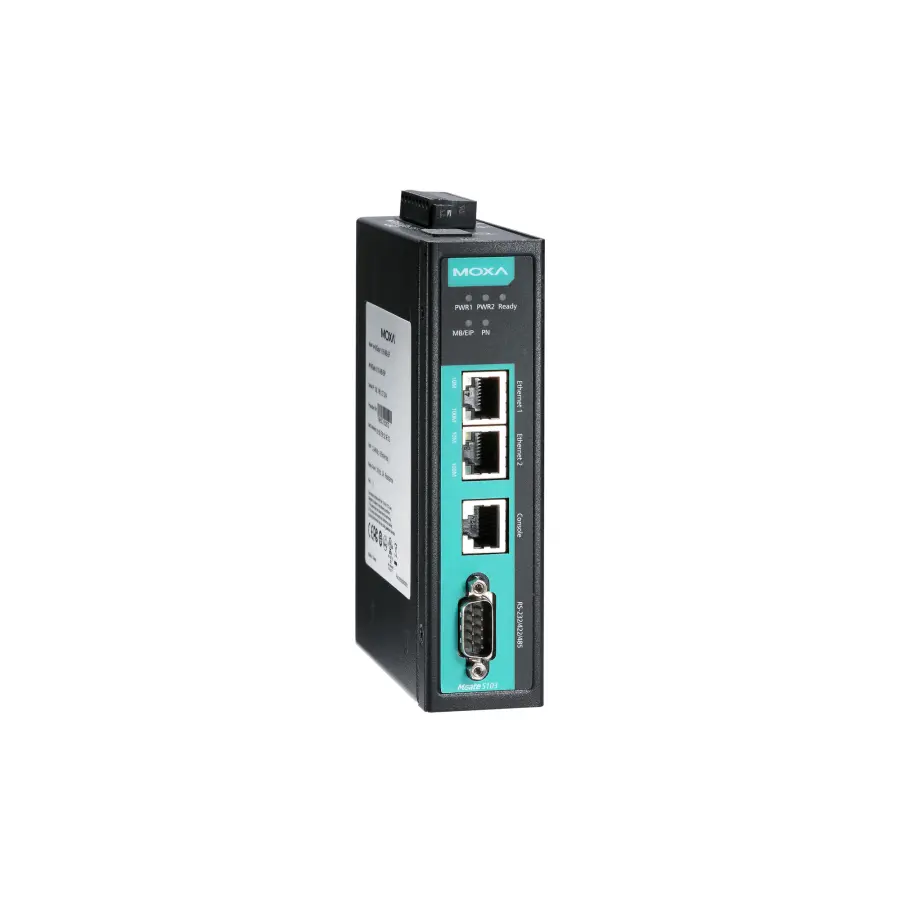

MGate 5103

Sériové komunikační zařízení – 1portová gateway Modbus/EtherNet/IP-to-PROFINET, Provozní teplota 0 až 60 °C

Rozhraní Ethernet

• Porty 10/100BaseT(X) (konektor RJ45): 2 automatická připojení MDI/MDI-X
• Magnetická izolační ochrana: 1,5 kV (vestavěná)

Funkce ethernetového softwaru

• Průmyslové protokoly: PROFINET IO zařízení Modbus TCP klient (master) Modbus TCP server (slave) EtherNet/IP adaptér
• Možnosti konfigurace: Webová konzole (HTTP/HTTPS) Nástroj pro vyhledávání zařízení (DSU) Telnet konzole
• Správa: ARP DHCP klient DNS HTTP, HTTPS, SMTP, SNMP Trap SNMPv1/v2c/v3 TCP/IP Telnet SSH, UDP, NTP klient
• MIB: RFC1213, RFC1317
• Správa času: NTP klient

Bezpečnostní funkce

• Ověřování: Místní databáze
• Šifrování: HTTPS AES-128 AES-256 SHA-256
• Bezpečnostní protokoly: SNMPv3 SNMPv2c Trap HTTPS (TLS 1.3)

Serial interface

• Konzolový port: RS-232 (TxD, RxD, GND), 8pinový RJ45 (115200, n, 8, 1)
• Počet portů: 1
• Konektor: DB9 samec
• Sériové standardy: RS-232/422/485
• Přenosová rychlost: 50 bps až 921,6 kbps
• Datové bity: 7, 8
• Parita: Žádná Sudá Lichá Mezera Značka
• Zastavovací bity: 1, 2
• s managementem toku: RTS Toggle (pouze RS-232) RTS/CTS
• s managementem směru dat RS-485: Automatické s managementem směru dat (ADDC)
• Pull High/Low rezistor pro RS-485: 1 kilo-ohm, 150 kilo-ohmů
• Terminátor pro RS-485: 120 ohmů
• Izolace: 2 kV (vestavěná)

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND

Funkce sériového softwaru

• Možnosti konfigurace: Sériová konzole
• Průmyslové protokoly: Modbus RTU/ASCII Master Modbus RTU/ASCII Slave

Modbus RTU/ASCII

• Režim: Master, Slave
• Podporované funkce: 1, 2, 3, 4, 5, 6, 15, 16, 23
• Max. počet příkazů: 128
• Velikost vstupních dat: 512 bajtů
• Velikost výstupních dat: 512 bajtů

Modbus TCP

• Režim: Klient (Master), Server (Slave)
• Podporované funkce: 1, 2, 3, 4, 5, 6, 15, 16, 23
• Max. počet připojení klientů: 16
• Max. počet připojení serverů: 32
• Max. počet příkazů: 128
• Velikost vstupních dat: 512 bajtů
• Velikost výstupních dat: 512 bajtů

PROFINET

• Režim: IO zařízení
• Max. počet připojení IO řadičů: 1 (pro čtení/zápis)
• Velikost vstupních dat: 512 bajtů
• Velikost výstupních dat: 512 bajtů

EtherNet/IP

• Režim: Adaptér
• Podporované objekty CIP: Správce připojení sestavy směrovače identifikačních zpráv Rozhraní TCP/IP Ethernetové připojení Port
• Maximální počet připojení skeneru: 1 (pro čtení), 1 (pro čtení/zápis)
• Velikost vstupních dat: 496 bajtů
• Velikost výstupních dat: 496 bajtů

Paměť

<
