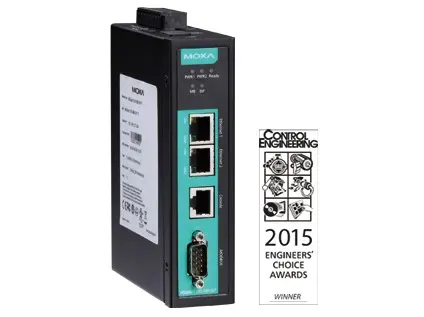

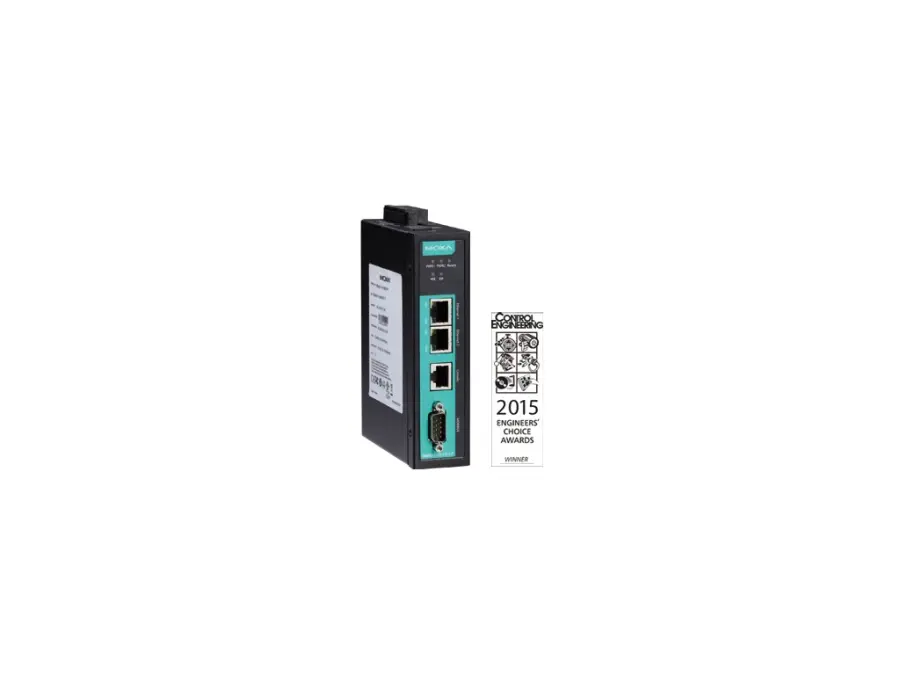

MGate 5105-MB-EIP

Sériové komunikační zařízení – 1portové brány Modbus RTU/ASCII/TCP-to-EtherNet/IP s podporou MQTT, Provozní teplota 0 až 60 °C

Rozhraní Ethernet

• Porty 10/100BaseT(X) (konektor RJ45): 2 automatická připojení MDI/MDI-X
• Magnetická izolační ochrana: 1,5 kV (vestavěná)

Funkce ethernetového softwaru

• Průmyslové protokoly: Modbus TCP klient (master) Modbus TCP server (slave) EtherNet/IP skener EtherNet/IP adaptér MQTT
• Možnosti konfigurace: Webová konzole (HTTP/HTTPS) Nástroj pro vyhledávání zařízení (DSU) MGate Manager Telnet konzole
• Správa: ARP DHCP klient DNS HTTP, HTTPS, SMTP, SNMP Trap SNMPv1/v2c/v3 TCP/IP Telnet SSH, UDP, NTP klient
• MIB: RFC1213, RFC1317
• Správa času: NTP klient

Bezpečnostní funkce

• Ověřování: Lokální databáze
• Šifrování: HTTPS AES-128 AES-256 SHA-256
• Bezpečnostní protokoly: SNMPv3 SNMPv2c Trap HTTPS (TLS 1.3)

Serial interface

• Konzolový port: RS-232 (TxD, RxD, GND), 8pinový RJ45 (115200, n, 8, 1)
• Počet portů: 1
• Konektor: DB9 samec
• Sériové standardy: RS-232/422/485
• Přenosová rychlost: 50 bps až 921,6 kbps
• Datové bity: 7, 8
• Parita: Žádná Sudá Lichá Mezera Značka
• Zastavovací bity: 1, 2
• Řízení toku: RTS Toggle (pouze RS-232) RTS/CTS
• Řízení směru dat RS-485: Automatické řízení směru dat (ADDC)
• Pull High/Low rezistor pro RS-485: 1 kilo-ohm, 150 kilo-ohmů
• Terminátor pro RS-485: 120 ohmů
• Izolace: 2 kV (vestavěná)

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND

Funkce sériového softwaru

• Možnosti konfigurace: Sériová konzole
• Průmyslové protokoly: Modbus RTU/ASCII Master Modbus RTU/ASCII Slave

Modbus RTU/ASCII

• Režim: Master, Slave
• Podporované funkce: 1, 2, 3, 4, 5, 6, 15, 16, 23
• Max. počet příkazů: 100
• Velikost vstupních dat: 2048 bajtů
• Velikost výstupních dat: 2048 bajtů

Modbus TCP

• Režim: Klient (Master), Server (Slave)
• Podporované funkce: 1, 2, 3, 4, 5, 6, 15, 16, 23
• Max. počet připojení klientů: 16
• Max. počet připojení serverů: 32
• Max. počet příkazů: 100
• Velikost vstupních dat: 2048 bajtů
• Velikost výstupních dat: 2048 bajtů

EtherNet/IP

• Režim: Skener, adaptér
• Podporované objekty CIP: Správce připojení sestavy směrovače identitních zpráv Rozhraní TCP/IP Ethernetové připojení Port
• Maximální počet připojení skeneru: 16 (pro čtení), 1 (pro čtení/zápis)
• Maximální počet připojení adaptéru: 100
• Velikost vstupních dat: 496 bajtů
• Velikost výstupních dat: 496 bajtů

MQTT

• Režim: Vydavatel/předplatitel MQTT Azure IoT Hub Device Alibaba IoT Platform Device
• Podporovaná verze: v3.1.1
• Úroveň QoS: QoS 0,1,2
• Bezpečný přenos: Šifrování TLS (1.0, 1.1, 1.2) s kořenovým certifikátem CA klienta uživatele Soukromý klíč
• Max. počet datových značek: 300 datových značek
• Max. počet zpráv: 20 zpráv
• Obecné funkce MQTT: Keep Alive Retain Message Last Will Message Clean Session

Paměť

• Slot microSD: až 32 GB (kompatibilní s SD 2.0; vyrovnávací paměť dat až 2 GB)

Parametry napájení

• Input voltage: 12 až 48 VDC
• Vstupní proud: 455 mA při 12 VDC
• Napájecí konektor: Šroubovací svorkovnice Euroblock

Relé

• Jmenovitý proud kontaktu: Odporová zátěž: 2 A při 30 VDC

Mechanical properties

• Housing: Kovové
• Stupeň krytí IP: IP30
• Rozměry: 36 x 105 x 140 mm (1,42 x 4,14 x 5,51 palce)
• Hmotnost: 507 g (1,12 lb)

Limity prostředí

• Provozní teplota: 0 až 60 °C (32 až 140 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída B
• EMS: IEC 61000-4-2 ESD: Kontakt: 8 kV; Vzduch: 15 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 10 V/m IEC 61000-4-4 EFT: Napájení: 4 kV; signál: 2 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; signál: 2 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 10 V/m; signál: 10 V/m IEC 61000-4-8 PFMF
• Bezpečnost: EN 62368-1 UL 508
• Nebezpečné prostory: ATEX třída I divize 2 (CID2) IECEx
• Volný pád: IEC 60068-2-32
• Náraz: IEC 60068-2-27
• Vibrace: IEC 60068-2-6 IEC 60068-2-64

MTBF

• Čas: 859 422 hodin
• Normy: Telcordia SR332

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
