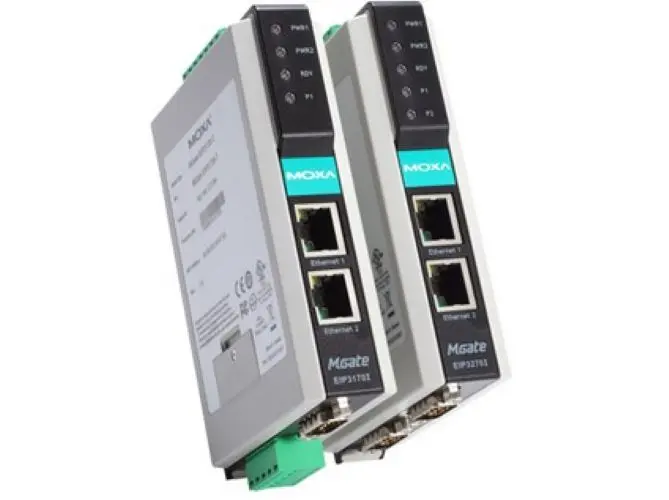

MGate EIP3170I-T

Sériové komunikační zařízení – 1portová gateway EtherNet/IP-to-DF1 s izolací 2 kV, Provozní teplota -40 až 75 °C.

Rozhraní Ethernet

• Porty 10/100BaseT(X) (konektor RJ45): 2 automatická připojení MDI/MDI-X.

Funkce softwaru Ethernet

• Průmyslové protokoly: EtherNet/IP (PCCC)
• Možnosti konfigurace: MGate Manager Telnet Console
• Správa: ARP DHCP Client SNMPv1 TCP/IP Telnet UDP
• MIB: RFC1213, RFC1317

Serial interface

• Počet portů: 1
• Konektor: DB9 samec pro RS-232 Svorkovnice pro RS-422/485
• Sériové standardy: RS-232 RS-422
• Přenosová rychlost: 1200 bps až 921,6 kbps
• Datové bity: 8
• Parita: Žádná Sudá Lichá
• Zastavovací bity: 1, 2
• Řízení toku: RTS/CTS DTR/DSR (pouze RS-232)
• Izolace: 2 kV

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND

Funkce sériového softwaru

• Průmyslové protokoly: DF1

DF1 (transparentní)

• Režim: plný duplex
• Max. počet připojení klientů: 8

Parametry napájení

• Input voltage: 12 až 48 VDC
• Vstupní proud: 555 mA při 12 VDC

Relé

• Jmenovitý proud kontaktu: Odporová zátěž: 1 A při 30 VDC

Mechanical properties

• Housing: Plastový horní kryt, kovová spodní deska
• Stupeň krytí IP: IP30
• Rozměry (s úchyty): 29 x 89,2 x 124,5 mm (1,14 x 3,51 x 4,90 palce)
• Rozměry (bez úchytů): 29 x 89,2 x 118,5 mm (1,14 x 3,51 x 4,67 palce)
• Hmotnost: 360 g (0,79 lb)

Provozní podmínky

• Provozní teplota: -40 až 75 °C (-40 až 167 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 10 V/m IEC 61000-4-4 EFT: Napájení: 4 kV; Signál: 2 kV IEC 61000-4-5 Přepětí: Napájení: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF IEC 61000-4-11
• Bezpečnost: IEC 60950-1 UL 60950-1 EN 62368-1 UL 508
• Nebezpečné prostory: ATEX třída I divize 2 (CID2) IECEx Pokud potřebujete pro tento produkt certifikát IECEx, obraťte se na obchodního zástupce společnosti Moxa.
• Volný pád: IEC 60068-2-32
• Náraz: IEC 60068-2-27
• Vibrace: IEC 60068-2-6 IEC 60068-2-64
• Námořní: DNV

MTBF

• Čas: 1 344 456 hodin
• Normy: Telcordia SR332

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
