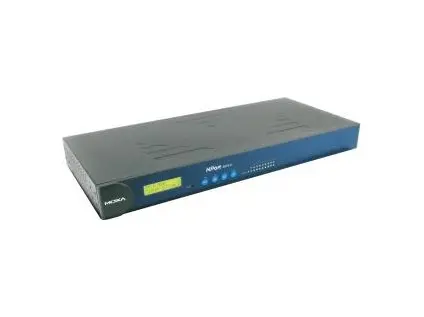

NPort 5630-8

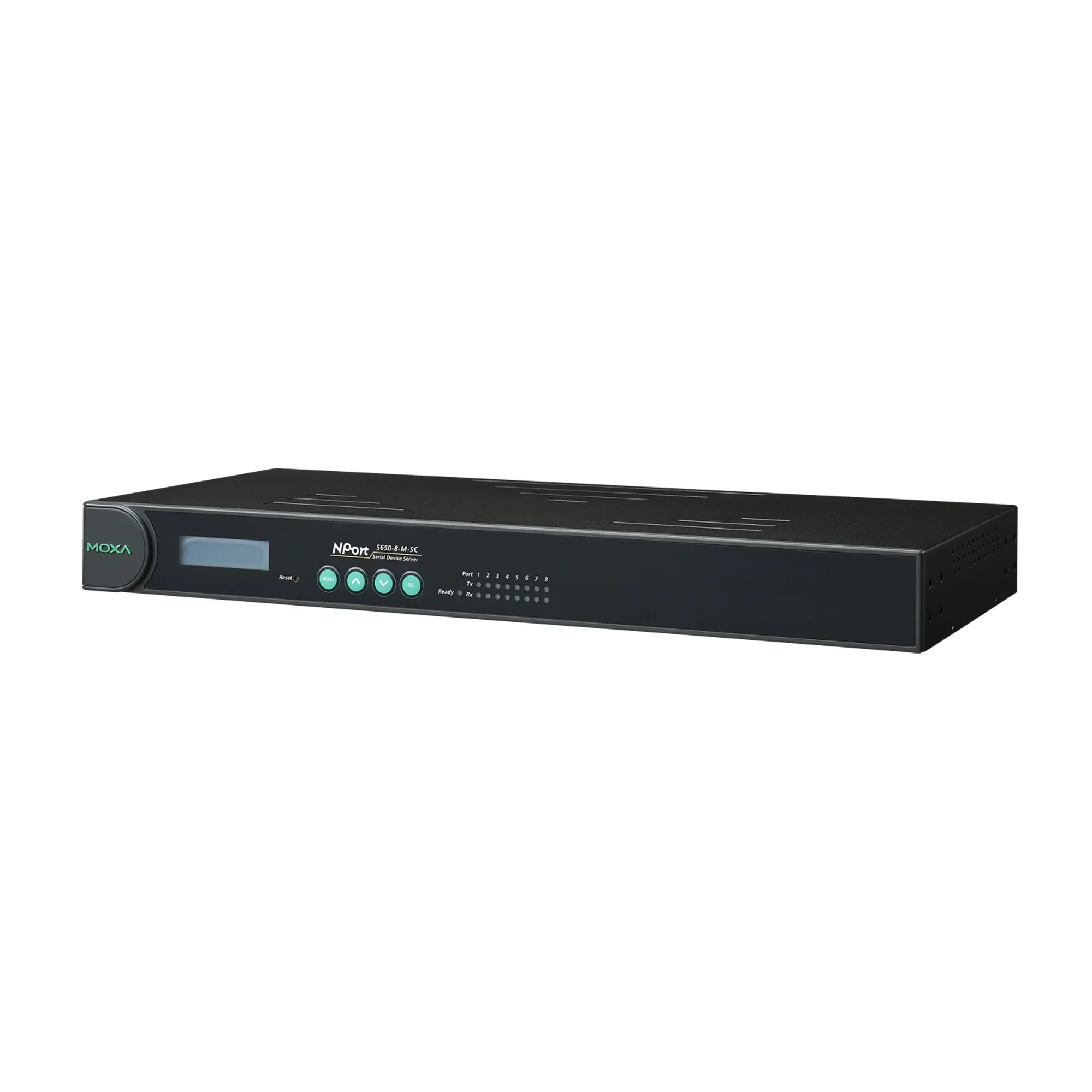

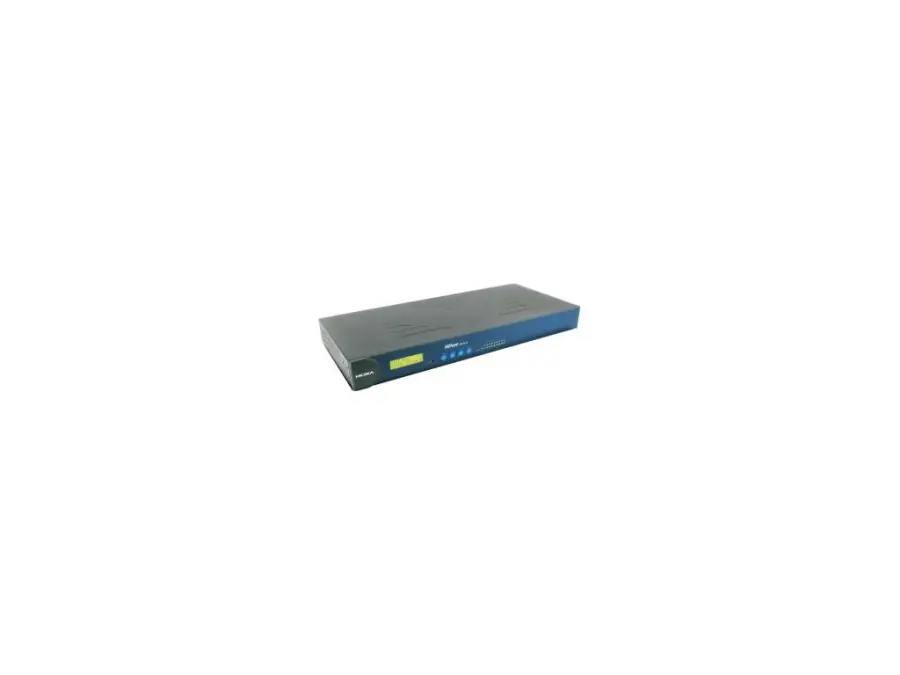

NPort 5630-8 je průmyslový sériový server zařízení řady NPort 5600. 8portový server zařízení RS-422/485 pro montáž do racku s konektory RJ45 a napájecím vstupem 100 až 240 VAC.

Specifikace:

• Porty 10/100BaseT(X) (konektor RJ45): 1
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)
• Podpora platforem založených na ARM®: Windows 11, Linux Kernel 6.x, 5.x a 4.x, macOS 14, 13, 12 a 11
• Konektor: 8pinový RJ45
• Podrobnosti: Viz www.moxa.com/warranty
• Rozměry (s uchy): 480 x 45,5 x 198 mm (18,90 x 1,79 x 7,80 palce)
• Rozměry (bez uchy): 440 x 45,5 x 198 mm (17,32 x 1,79 x 7,80 palce)
• Filtr: IGMP v1/v2c
• Interaktivní rozhraní: LCD panel Tlačítka pro konfiguraci
• Lékařské použití: EN 55011: 2007+A2: 2007 Třída A (skupina 1) v souladu s EN 60601-1-2: 2007
• Počet portů: 8
• Optické vlákno: | 100BaseFX Vícevláknové | Jednovláknové Typ kabelu | OM1 | 50/125 µm | G.652 800 MHz x km Typická vzdálenost | 4 km | 5 km | 40 km Vlnová délka | Typická (nm) | 1300 | 1310 Rozsah TX (nm) | 1260 až 1360 | 1280 až 1340 Rozsah RX (nm) | 1100 až 1600 | 1100 až 1600 Optický výkon | Rozsah TX (dBm) | -10 až -20 | 0 až -5 Rozsah RX (dBm) | -3 až -32 | -3 až -34 Linkový rozpočet (dB) | 12 | 29 Rozptylová penalizace (dB) | 3 | 1 Poznámka: Při připojení jednovidového optického transceiveru doporučujeme použít atenuátor, aby nedošlo k poškození v důsledku nadměrného optického výkonu. Poznámka: „Typickou vzdálenost“ konkrétního optického transceiveru vypočítejte následovně: Link budget (dB) > dispersní penalizace (dB) + celková ztráta linky (dB).
• Pull High/Low rezistor pro RS-485: 1 kilo-ohm, 150 kilo-ohmů
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• Řízení směru dat RS-485: Automatické řízení směru dat (ADDC)
• RS-485-2w: Data+, Data-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
• Sériové standardy: RS-422 RS-485
• Terminátor pro RS-485: 120 ohmů
• Ovladače Windows Real COM: Windows 11, 10, 8.1, 8, 7, Vista, XP, ME, 98 a 95Windows Server 2022, 2019, 2016, 2012 R2, 2012, 2008 R2, 2008, 2003, 2000 a NTWindows Embedded CE 6.0 a 5.0, Windows XP Embedded
• Přenosová rychlost: Podporuje standardní přenosové rychlosti (jednotka = bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230,4k, 460,8k, 921,6k
• Skladovací teplota (včetně balení): -20 až 70 °C (-4 až 158 °F)
• Virtuální stroj: VMWare ESXi (Windows 11/10)VMware Fusion (Windows na macOS 14, 13, 12, 11 a 10.1x)Parallels Desktop (Windows na macOS 14, 13, 12, 11 a 10.1x)
• Šifrování: HTTPS AES-128 RSA-1024 SHA-1 SHA-256
• Bezpečnostní protokoly: HTTPS (TLS 1.2) SNMPv3
• Vstupní proud: 152 mA při 100 VAC
• Vstupní napětí: 100 až 240 VAC, 47 až 63 Hz
• Magnetická izolační ochrana: 1,5 kV (vestavěná)
• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 8 kV; Vzduch: 15 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 10 V/m IEC 61000-4-4 EFT: Napájení: 4 kV; Signál: 2 kV IEC 61000-4-5 Přepětí: Napájení: 2,5 kV; Signál: 1 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; signál: 3 V/m IEC 61000-4-8 PFMF IEC 61000-4-11
• Provozní teplota: 0 až 60 °C (32 až 140 °F)
• Pouzdro: kovové
• Instalace: montáž do 19palcového racku
• Hmotnost: 2 510 g (5,53 lb)
• Normy: MIL-HDBK-217F
• Android API: Android 3.1.x a novější
• Pevné ovladače TTY: verze macOS: 14, 13, 12, 11 a 10.1x
• Ovladače Linux Real TTY: Verze jádra 6.x, 5.x, 4.x, 3.x, 2.6.x a 2.4.x
• Správa: ARP, BOOTP, klient DHCP, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, RFC2217, Rtelnet, PPP, SLIP, SMTP, SNMPv1/v2c, TCP/IP, Telnet, UDP
• Správa času: SNTP
• Ověřování: Místní databáze
• Spouštěč automatického restartu: Integrovaný WDT
• Možnosti konfigurace: Telnetová konzole Webová konzole (HTTP/HTTPS) Nástroj Windows
• Datové bity: 5, 6, 7, 8
• Řízení toku: Žádné RTS/CTS (pouze RS-232) DTR/DSR (pouze RS-232) XON/XOFF
• Provozní režimy: Real COM, TCP klient, TCP server, UDP, Ethernetový modem, párové připojení, reverzní Telnet, RFC2217, vypnuto
• Parita: žádná, sudá, lichá, mezera, značka
• Bezpečnost: UL 62368-1
• Zastavovací bity: 1, 1,5, 2
• Čas: 844 009 hodin
• Záruční doba: 5 let
