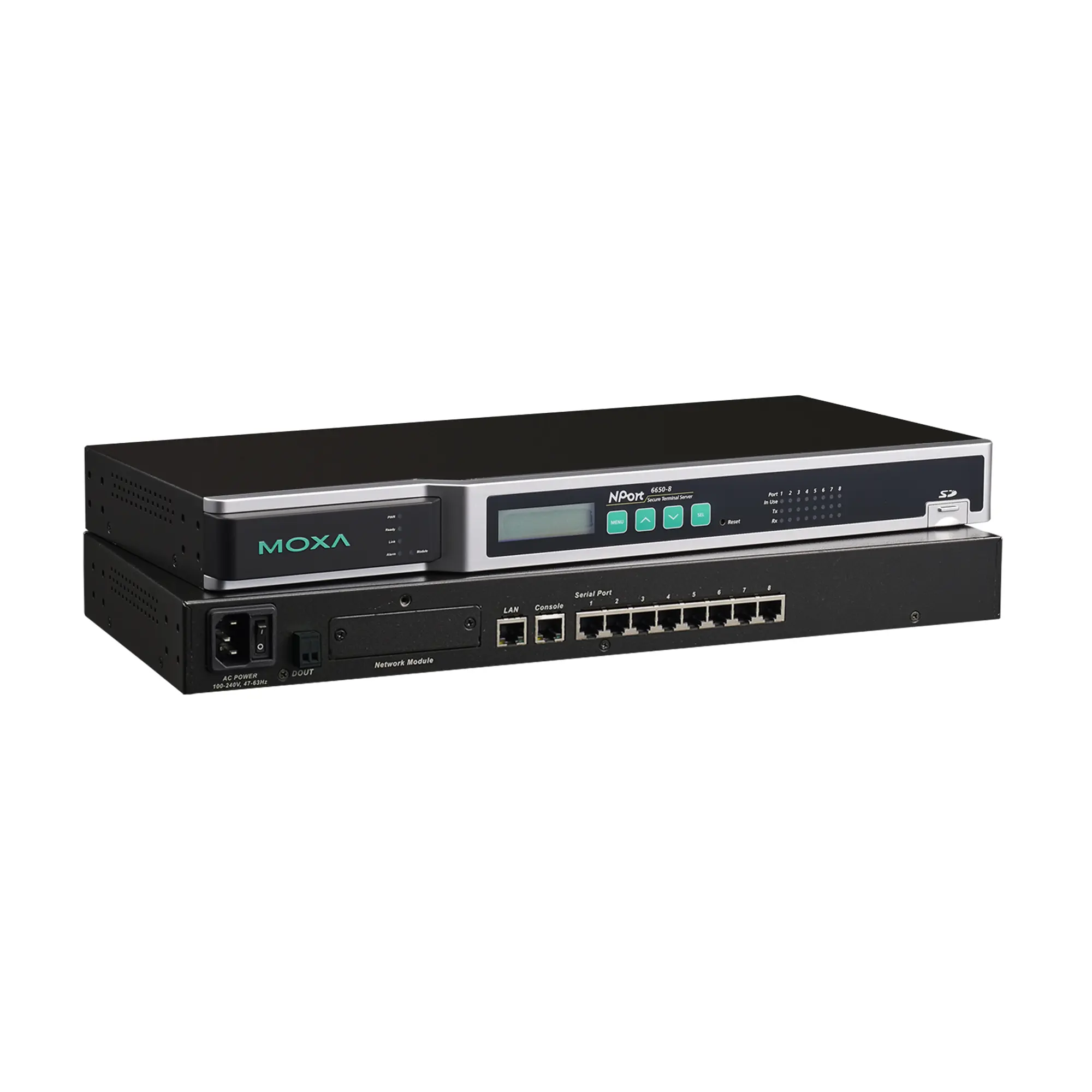

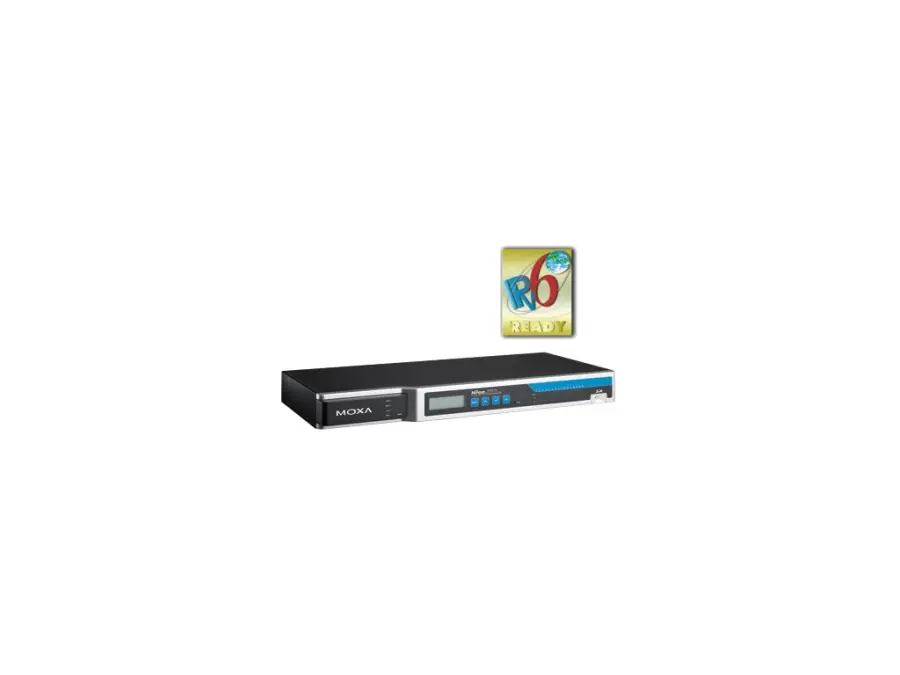

NPort 6650-8-48V

Sériové komunikační zařízení – 8portový RS-232/422/485 k zabezpečenému terminálovému serveru Ethernet, vstup ±48 VDC

Paměť

• Slot SD: až 32 GB (kompatibilní s SD 2.0)

Vstupní/výstupní rozhraní

• Alarm relay outputs: odporová zátěž: 1 A při 24 VDC

Rozhraní Ethernet

• Porty 10/100BaseT(X) (konektor RJ45): 1 automatické připojení MDI/MDI-X
• Magnetická izolační ochrana: 1,5 kV (vestavěná)
• Kompatibilní moduly: Rozšiřující moduly řady NM pro volitelné rozšíření portů RJ45 a optických ethernetových portů
• fiber: Více informací 100BaseFX Multimódový jednovidový fiber kabel typu OM1 50/125 µm G.652 800 MHz x km Typická vzdálenost 4 km 5 km 40 km Typická vlnová délka (nm) 1300 1310 Rozsah TX (nm) 1260 až 1360 1280 až 1340 RX rozsah (nm) 1100 až 1600 1100 až 1600 fiber výkon TX rozsah (dBm) -10 až -20 0 až -5 RX rozsah (dBm) -3 až -32 -3 až -34 Rozpočet spojení (dB) 12 29 Disperzní ztráta (dB) 3 1 Poznámka: Při připojení jednovidového optického transceiveru doporučujeme použít atenuátor, aby nedošlo k poškození v důsledku nadměrného optického výkonu.Poznámka: „Typickou vzdálenost“ konkrétního optického transceiveru vypočítejte následovně: Rozpočet spojení (dB) > ztráta rozptylu (dB) + celková ztráta spojení (dB).

Funkce ethernetového softwaru

• Možnosti konfigurace: Sériová konzole Nástroj Windows Nástroj pro vyhledávání zařízení (DSU) Nástroj MCC Konzole Telnet/SSH Webová konzole (HTTP/HTTPS)
• Správa: Klient DHCP IPv4/IPv6 SMTP SNMPv1/v2c/v3 Telnet DNS, HTTP, ARP BOOTP, UDP, TCP/IP, ICMP, LLDP PPPOE SNTP
• Ovladače Windows Real COM: Windows 11, 10, 8.1, 8, 7, Vista, XP, ME, 98 a 95Windows Server 2022, 2019, 2016, 2012 R2, 2012, 2008 R2, 2008, 2003, 2000 a NTWindows Embedded CE 6.0 a 5.0, Windows XP Embedded
• Linux Real TTY Drivers: Kernel verze 6.x, 5.x, 4.x, 3.x, 2.6.x a 2.4.x
• Ovladače Fixed TTY: Verze macOS: 14, 13, 12, 11 a 10.1x SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6.x, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
• Podpora platforem založených na ARM®: Windows 11Linux Kernel 6.x, 5.x a 4.xmacOS 14, 13, 12 a 11
• Virtuální stroj: VMWare ESXi (Windows 11/10)VMware Fusion (Windows na macOS 14, 13, 12, 11 a 10.1x)Parallels Desktop (Windows na macOS 14, 13, 12, 11 a 10.1x)
• Android API: Android 3.1.x a novější
• MIB: MIB-II
• Správa času: SNTP klient
• Unicastové směrování: RIPV1/V2 statická trasa

Bezpečnostní funkce

• Ověřování: Místní databáze RADIUS TACACS+
• Šifrování: HTTPS AES-128 AES-256 HMAC RSA-1024 SHA-1 SHA-256 SHA-384
• Bezpečnostní protokoly: HTTPS (TLS 1.2) SNMPv3 SSHv2

Serial interface

• Konektor: 8pinový RJ45
• Počet portů: 8
• Sériové standardy: RS-232 RS-422 RS-485
• Bezpečné provozní režimy: Reverzní SSH Bezpečné párové připojení Bezpečné skutečné COM Bezpečný TCP klient Bezpečný TCP server SSH
• Standardní provozní režimy: Zakázáno Ethernetový modem Párové připojení PPP Tiskárna Skutečné COM Reverzní Telnet RFC2217 TCP klient TCP server Terminál UDP
• Přenosová rychlost: 50 bps až 921,6 kbps (podporuje nestandardní přenosové rychlosti)
• Konzolový port: RS-232 (TxD, RxD, GND), 8pinový RJ45 (19200, n, 8, 1)
• Datové bity: 5, 6, 7, 8
• Stop bity: 1, 1,5, 2
• Parita: žádná, sudá, lichá, mezera, značka
• Řízení toku: RTS/CTS DTR/DSR XON/XOFF
• Pull High/Low rezistor pro RS-485: 1 kilo-ohm, 150 kilo-ohmů
• Řízení směru dat RS-485: Automatické řízení směru dat (ADDC)
• Terminátor pro RS-485: 120 ohmů

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND

Parametry napájení

• Vstupní proud: 293 mA při 48 VDC
• Input voltage: ±48 VDC, 20 až 72 VDC, -20 až -72 VDC

Spolehlivost

• Automatický spouštěč restartu: Vestavěný WDT
• Výstražné nástroje: Vestavěný bzučák a RTC (hodiny reálného času)

Mechanical properties

• Housing: Kovové
• Instalace: Montáž do racku
• Rozměry (s úchyty): 480 x 195 x 44 mm (18,9 x 7,68 x 1,73 palce)
• Rozměry (bez úchytů): 440 x 195 x 44 mm (17,32 x 7,68 x 1,73 palce)
• Hmotnost: 3460 g (7,63 lb)
• Interaktivní rozhraní: LCD panel Tlačítka pro konfiguraci

Provozní podmínky

• Provozní teplota: 0 až 55 °C (32 až 131 °F)
• Skladovací teplota (včetně obalu): -40 až 75 °C (-40 až 167 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 1 kV; signál: 0,5 kV IEC 61000-4-5 Přepětí: Napájení: 1 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; signál: 3 V/m IEC 61000-4-8 PFMF
• Bezpečnost: UL 60950-1
• Řízení dopravy: NEMA TS2
• Vibrace: IEC 60068-2-6
• Volný pád: IEC 60068-2-34

Prohlášení

• Ekologický výrobek: RoHS, CRoHS, WEEE

MTBF

• Čas: 636 600 hodin
• Normy: Norma Telcordia (Bellcore)

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
