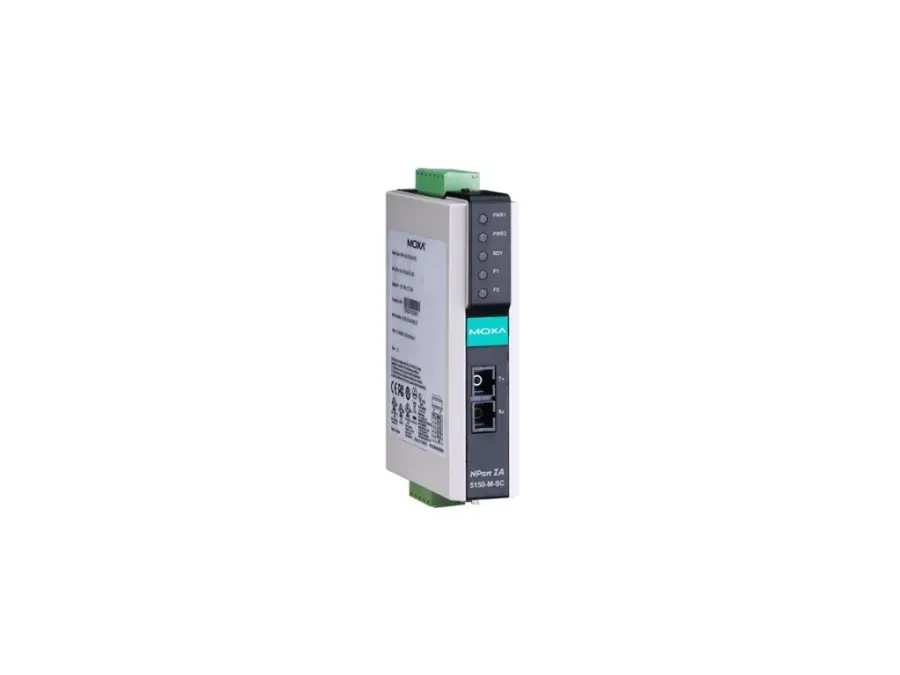

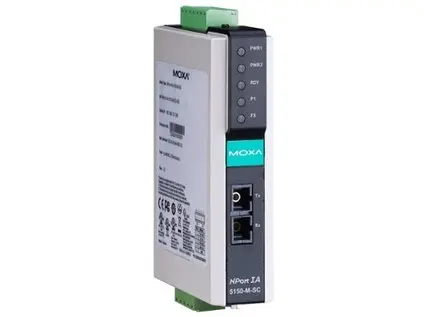

NPort IA-5150-M-SC

serial device device server – 1portový device server RS-232/422/485 s 1 portem 100BaseF(X) pro multimodální fiber (konektory SC), Provozní teplota 0 až 55 °C

Rozhraní Ethernet

• Porty 10/100BaseT(X) (konektor RJ45): 2 (1 IP, kaskáda Ethernet)
• Magnetická izolační ochrana: 1,5 kV (vestavěná)
• Porty 100BaseFX (multimódový konektor SC): 1
• fiber: Více informací 100BaseFX Multimódový jednovidový fiber kabel Typ OM1 50/125 µm G.652 800 MHz x km Typická vzdálenost 4 km 5 km 40 km Typická vlnová délka (nm) 1300 1310 Rozsah TX (nm) 1260 až 1360 1280 až 1340 RX rozsah (nm) 1100 až 1600 1100 až 1600 fiber výkon TX rozsah (dBm) -10 až -20 0 až -5 RX rozsah (dBm) -3 až -32 -3 až -34 Rozpočet spojení (dB) 12 29 Disperzní penalizace (dB) 3 1 Poznámka: Při připojení jednovidového optického transceiveru doporučujeme použít atenuátor, aby nedošlo k poškození v důsledku nadměrného optického výkonu. Poznámka: „Typickou vzdálenost“ konkrétního optického transceiveru vypočtěte následovně: Rozpočet spojení (dB) > ztráta rozptylu (dB) + celková ztráta spojení (dB).

Funkce ethernetového softwaru

• Možnosti konfigurace: Webová konzole (HTTP) Nástroj Windows Telnetová konzole Sériová konzole
• Správa: Klient DHCP IPv4 SMTP SNMPv1 Telnet ARP, BOOTP, DNS, HTTP, TCP/IP, UDP, ICMP Rtelnet
• Řadiče Windows Real COM: Windows 11, 10, 8.1, 8, 7, Vista, XP, ME, 98 a 95Windows Server 2022, 2019, 2016, 2012 R2, 2012, 2008 R2, 2008, 2003, 2000 a NTWindows Embedded CE 5.0 a 6.0, Windows XP Embedded
• Linux Real TTY Drivers: Verze jádra: 6.x, 5.x, 4.x, 3.x, 2.6.x a 2.4.x
• Ovladače Fixed TTY: Verze macOS: 14, 13, 12, 11 a 10.1x SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
• Podpora platforem založených na ARM®: Windows 11Linux Kernel 6.x, 5.x a 4.xmacOS 14, 13, 12 a 11
• Virtuální stroj: VMWare ESXi (Windows 11/10)VMware Fusion (Windows na macOS 14, 13, 12, 11 a 10.1x)Parallels Desktop (Windows na macOS 14, 13, 12, 11 a 10.1x)
• Android API: Android 3.1.x a novější
• Správa času: SNTP
• MIB: RFC1213, RFC1317

Bezpečnostní funkce

• Ověřování: Místní databáze (pouze heslo)

Serial interface

• Konektor: DB9 samec pro RS-232 a svorkovnice pro RS-422/485
• Počet portů: 1
• Sériové standardy: RS-232, RS-422, RS-485
• Přenosová rychlost: Podporuje standardní přenosové rychlosti (jednotka = bps): 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230400
• Datové bity: 5, 6, 7, 8
• Parita: žádná, sudá, lichá, mezera, značka
• Zastavovací bity: 1, 1,5, 2
• Řízení toku: RTS/CTS (pouze RS-232) DTR/DSR (pouze RS-232) XON/XOFF
• Terminátor pro RS-485: 120 ohmů
• Pull High/Low rezistor pro RS-485: 1 kilo-ohm, 150 kilo-ohmů
• Řízení směru dat RS-485: ADDC (automatické řízení směru dat)

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND

Parametry napájení

• Input voltage: 12 až 48 VDC
• Vstupní proud: 510 mA při 12 VDC
• Počet napájecích vstupů: 2
• Napájecí konektor: Svorkovnice

Relé

• Jmenovitý proud kontaktu: Odporová zátěž: 1 A při 30 VDC

Mechanical properties

• Housing: Plast
• Stupeň krytí IP: IP30
• Rozměry: 29 x 89,2 x 118,5 mm (0,82 x 3,51 x 4,57 palce)
• Hmotnost: 360 g (0,79 lb)
• Instalace: montáž na DIN lištu
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 167 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 10 V/m IEC 61000-4-4 EFT: Napájení: 4 kV; signál: 2 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; signál: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF IEC 61000-4-11
• Bezpečnost: IEC 60950-1 EN 60950-1 EN 62368-1 UL 508
• Námořní doprava: DNV
• Nebezpečné prostory: ATEX třída I divize 2 (CID2) IECEx
• Volný pád: IEC 60068-2-32
• Náraz: IEC 60068-2-27
• Vibrace: IEC 60068-2-6 IEC 60068-2-64

Prohlášení

• Ekologický výrobek: RoHS, CRoHS, WEEE

MTBF

• Čas: 1 175 887 hodin
• Normy: Telcordia (Bellcore) Standard TR/SR

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
