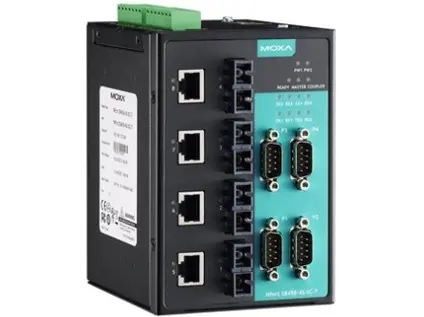

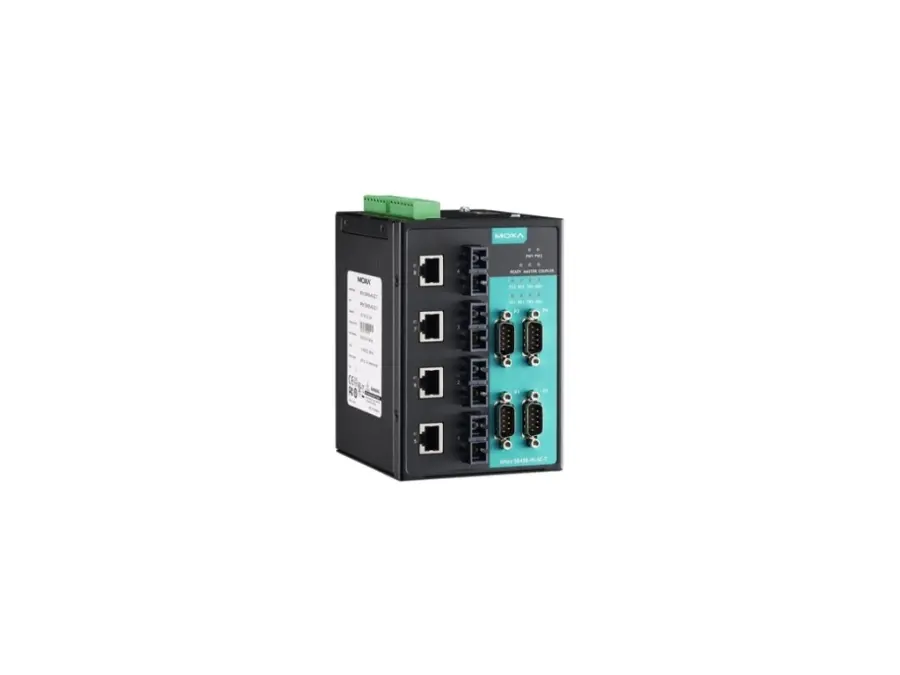

NPort S8455I-SS-SC

NPort S8455I-SS-SC je průmyslový sériový server zařízení řady NPort S8000. 4 porty RS-232/422/485, 3 porty 10/100BaseT(X), 2 porty 100M single-mode fiber s konektorem SC, 15 ESD, 12 až 48 VDC, provozní teplota 0 až 60 °C

Specifikace:

• Porty 10/100BaseT(X) (konektor RJ45): 3
• Porty 100BaseFX (konektor SC pro single-mode): 2
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)
• Podpora platforem založených na ARM®: Windows 11Linux Kernel 6.x, 5.x a 4.xmacOS 14, 13, 12 a 11
• Konektor: DB9 samec
• Konzolový port: RS-232 (TxD, RxD, GND), 8pinový RJ45 (19200, n, 8, 1)
• Podrobnosti: Viz www.moxa.com/warranty
• Digitální vstupní kanály: 2
• Digitální vstupy: +13 až +30 V pro stav 1 -30 až +1 V pro stav 0 Max. vstupní proud: 8 mA
• Rozměry: 73,1 x 134 x 125 mm (2,88 x 5,27 x 4,92 palce)
• Rozhraní Ethernet: Coupler Master Reserved Turbo Ring
• Filtr: 802.1Q GVRP IGMP v1/v2
• Nebezpečné prostory: třída I, divize 2 (CID2)
• Max. počet VLAN: 64
• Počet portů: 4
• Optické vlákno: | 100BaseFX Vícevláknové | Jednovláknové Typ kabelu | OM1 | 50/125 µm | G.652 800 MHz x km Typická vzdálenost | 4 km | 5 km | 40 km Vlnová délka | Typická (nm) | 1300 | 1310 Rozsah TX (nm) | 1260 až 1360 | 1280 až 1340 Rozsah RX (nm) | 1100 až 1600 | 1100 až 1600 Optický výkon | Rozsah TX (dBm) | -10 až -20 | 0 až -5 Rozsah RX (dBm) | -3 až -32 | -3 až -34 Link Budget (dB) | 12 | 29 Dispersion Penalty (dB) | 3 | 1 Poznámka: Při připojení jednovidového optického transceiveru doporučujeme použít atenuátor, aby nedošlo k poškození v důsledku nadměrného optického výkonu. Poznámka: „Typickou vzdálenost“ konkrétního optického transceiveru vypočítejte následovně: Link budget (dB) > dispersní penalizace (dB) + celková ztráta linky (dB).
• Napájecí konektor: 2 odnímatelné 6kontaktní svorkovnice
• Pull High/Low rezistor pro RS-485: 1 kilo-ohm, 150 kilo-ohmů
• RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• Řízení směru dat RS-485: Automatické řízení směru dat (ADDC)
• RS-485-2w: Data+, Data-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
• Sériové standardy: RS-232/422/485
• Terminátor pro RS-485: 120 ohmů
• Rozsah VLAN ID: VID 1 až 4094
• Ovladače Windows Real COM: Windows 11, 10, 8.1, 8, 7, Vista, XP, ME, 98 a 95Windows Server 2022, 2019, 2016, 2012 R2, 2012, 2008 R2, 2008, 2003, 2000 a NTWindows Embedded CE 5.0 a 6.0, Windows XP Embedded
• Přenosová rychlost: 50 bps až 921,6 kbps
• Testování prostředí: IEC 60068-2-1 IEC 60068-2-3
• Skladovací teplota: -40 až 75 °C (-40 až 167 °F)
• Virtuální stroj: VMWare ESXi (Windows 11 / 10)VMware Fusion (Windows na macOS 14, 13, 12, 11 a 10.1x)Parallels Desktop (Windows na macOS 14, 13, 12, 11 a 10.1x)
• Skupiny IGMP: 256
• MIB: Bridge MIB Nastavení zařízení MIB Ethernet-like MIB MIB-II P-BRIDGE MIB Q-BRIDGE MIB RFC1213, RFC1317 RMON MIB Skupiny 1, 2, 3, 9 RSTP MIB
• Redundantní protokoly: RSTP Turbo Chain Turbo Ring v1 Turbo Ring v2
• Zabezpečení: HTTPS, SSL SSH
• Vstupní proud: 935 mA při 12 VDC
• Vstupní napětí: 12 až 48 VDC
• Izolace: 2 kV
• Magnetická izolační ochrana: 1,5 kV (vestavěná)
• Počet napájecích vstupů: 2
• EMC: EN 55032/24
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 10 V/m IEC 61000-4-4 EFT: Napájení: 2 kV; signál: 1 kV IEC 61000-4-5 Přepětí: Napájení: 1 kV; signál: 0,25 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 10 V/m; signál: 10 V/m IEC 61000-4-8 PFMF
• Provozní teplota: 0 až 60 °C (32 až 140 °F)
• Náraz: IEC 60068-2-27
• Vibrace: IEC 60068-2-6
• Pouzdro: kovové
• Instalace: montáž na DIN lištu, montáž na zeď (s volitelnou sadou)
• Hmotnost: 578 g (1,27 lb)
• Normy: IEEE 802.1D-2004 pro protokol Spanning Tree IEEE 802.1p pro třídu služeb IEEE 802.1Q pro značkování VLAN IEEE 802.1w pro protokol Rapid Spanning Tree IEEE 802.1X pro autentizaci IEEE 802.3 pro 10BaseT IEEE 802.3ad pro port trunk s LACP IEEE 802.3u pro 100BaseT(X) a 100BaseFX IEEE 802.3x pro řízení toku
• Opravené ovladače TTY: Verze macOS: 14, 13, 12, 11 a 10.1x SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
• Ovladače Linux Real TTY: Verze jádra: 6.x, 5.x, 4.x, 3.x, 2.6.x a 2.4.x
• Správa: BOOTP Device Search Utility (DSU) DHCP klient DHCP volba 82 HTTP IPv4 LLDP Port Mirror RMON SMTP SNMPv1/v2c/v3 Syslog TCP/IP Telnet Webová konzole
• Správa času: SNTP
• Alarmové kontaktní kanály: 2 Rezistivní zátěž: 1 A při 24 VDC
• Ověřování: Přístup k místnímu účtu RADIUS
• Možnosti konfigurace: Webová konzole (HTTP/HTTPS) Nástroj Windows Sériová konzole Telnetová konzole
• Datové bity: 5, 6, 7, 8
• Řízení toku: Žádné RTS/CTS XON/XOFF
• Provozní režimy: Zakázáno Reálný režim COM Režim RFC2217 Režim TCP klient Režim TCP server Režim UDP
• Parita: Žádná, sudá, lichá, mezera, značka
• Fronty priorit: 4
• Bezpečnost: CS 60950-1 IEC 60950-1 UL 508 UL 60950-1
• Stop bity: 1, 1,5, 2
• Čas: 286 993 hodin
• Záruční doba: 5 let
