PT-508-MM-LC-24

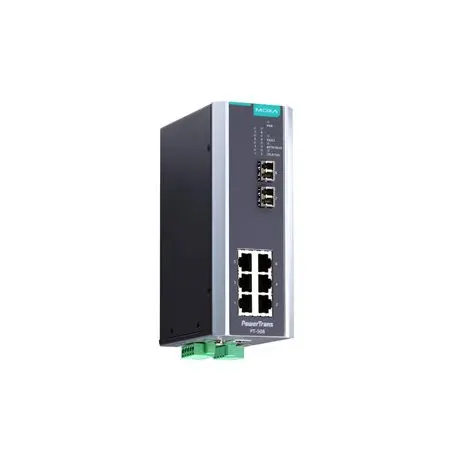

PT-508-MM-LC-24 je spravovaný průmyslový Ethernetový přepínač vrstvy 2 řady PT-508. Řízený Ethernetový přepínač na DIN lištu podle normy IEC 61850-3, se 6 porty 10/100BaseT(X) a 2 porty 100BaseFX multimod s konektory LC, 1 izolovaným napájecím zdrojem (24 VDC), provozní teplotou -40 až 85 °C.

Specifikace:

• Porty 10/100BaseT(X) (konektor RJ45): 6
• Porty 100BaseFX (konektor LC): 2
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)
• Konzolový port: RS-232 (RJ45)
• Podrobnosti: Viz www.moxa.com/warranty
• Rozměry (bez úchytů): 60 x 160 x 110 mm (2,36 x 6,30 x 4,33 palce)
• Filtr: 802.1Q VLAN, GMRP, GVRP, IGMP v1/v2c, VLAN založená na portech, VLAN nezná
• Max. počet VLAN: 64
• Optické vlákno: | 100BaseFX Vícevláknové | Jednovláknové Typ kabelu | OM1 | 50/125 µm | G.652 800 MHz x km Typická vzdálenost | 4 km | 5 km | 40 km Vlnová délka | Typická (nm) | 1300 | 1310 Rozsah TX (nm) | 1260 až 1360 | 1280 až 1340 Rozsah RX (nm) | 1100 až 1600 | 1100 až 1600 Optický výkon | Rozsah TX (dBm) | -10 až -20 | 0 až -5 Rozsah RX (dBm) | -3 až -32 | -3 až -34 Link Budget (dB) | 12 | 29 Dispersion Penalty (dB) | 3 | 1 Poznámka: Při připojení jednovidového optického transceiveru doporučujeme použít atenuátor, aby nedošlo k poškození v důsledku nadměrného optického výkonu. Poznámka: „Typickou vzdálenost“ konkrétního optického transceiveru vypočítejte následovně: Rozpočet spojení (dB) > penalizace rozptylu (dB) + celková ztráta spojení (dB).
• Rozsah ID VLAN: VID 1 až 4094
• Velikost vyrovnávací paměti paketů: 1 Mbits
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Skupiny IGMP: 256
• Průmyslové protokoly: EtherNet/IP, Modbus TCP
• MIB: Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB skupiny 1, 2, 3, 9, RSTP MIB
• Redundantní protokoly: agregace linek, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2
• Zabezpečení: HTTPS/SSL, TACACS+, zámek portu, RADIUS, omezení rychlosti, SSH
• Vstupní proud: 0,27 A při 24 VDC
• Vstupní napětí: Redundantní napájecí vstupy, 24 VDC (18 až 36 VDC)
• Ochrana proti přetížení proudem: Podporováno
• Rozvodna: IEC 61850-3, IEEE 1613
• Ochrana proti přepólování: Podporováno
• EMI: EN 55032 třída A, CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 8 kV; Vzduch: 15 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 20 V/m IEC 61000-4-4 EFT: Napájení: 4 kV; signál: 4 kV IEC 61000-4-5 Přepětí: Napájení: 4 kV; signál: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF IEC 61000-4-11
• Provozní teplota: -40 až 85 °C (-40 až 185 °F) Poznámka: Studený start vyžaduje minimálně 100 VAC při -40 °C
• Pouzdro: hliník
• Instalace: montáž na DIN lištu, montáž na DIN lištu (s volitelnou sadou)
• Velikost tabulky MAC: 8 K
• Hmotnost: 995 g (2,21 lb)
• Normy: IEEE 802.1D-2004 pro protokol Spanning Tree IEEE 802.1p pro třídu služeb IEEE 802.1Q pro značkování VLAN IEEE 802.1s pro protokol Multiple Spanning Tree IEEE 802.1w pro protokol Rapid Spanning Tree IEEE 802.1X pro autentizaci IEEE 802.3 pro 10BaseT IEEE 802.3ab pro 1000BaseT(X) IEEE 802.3ad pro port trunk s LACP IEEE 802.3u pro 100BaseT(X) a 100BaseFX IEEE 802.3x pro řízení toku
• Správa: řízení toku zpětným tlakem, BOOTP, DHCP Option 66/67/82, DHCP server/klient, řízení toku, HTTP, IPv4/IPv6, LLDP, Port Mirror, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP
• Správa času: NTP server/klient, SNTP, 100BaseFX Single-Mode
• Alarmové kontaktní kanály: Odporová zátěž: 1 A při 24 VDC
• Připojení: 1 odnímatelná 5kontaktní svorkovnice
• Stupeň krytí IP: IP40
• Prioritní fronty: 4
• Bezpečnost: UL 508
• Čas: 394 238 hodin
• Záruční doba: 5 let
