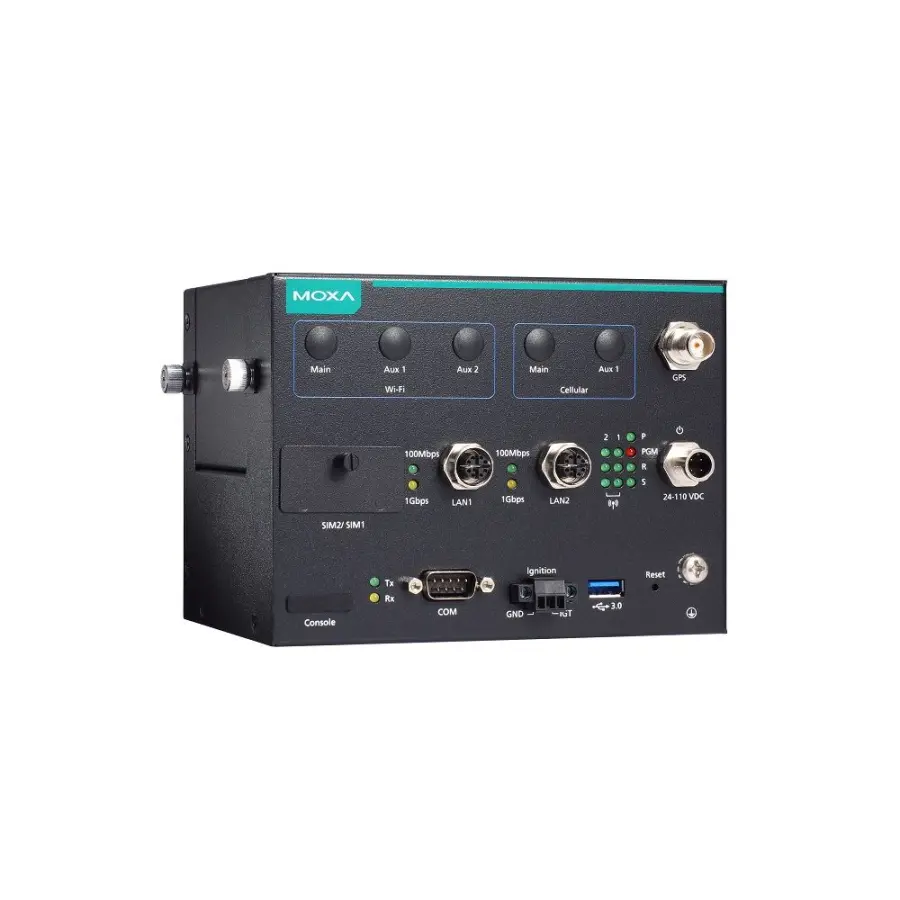

UC-8540-T-LX

Průmyslový počítač – výpočetní platforma pro komunikaci mezi vozidlem a zemí s více porty WWAN, Provozní teplota -40 až 70 °C

Počítač

• CPU: Armv7 Cortex-A7 dvoujádrový 1 GHz
• Předinstalované úložiště: 8 GB eMMC
• Podporovaný operační systém: Linux Debian 8 (Linux kernel v4.1)
• Předinstalovaná systémová paměť: 1 GB DDR3L
• Úložný slot: mSATA sloty x 1, interní mini-PCIe socket

Rozhraní počítače

• TPM: TPM v2.0 (HW V1.1.0 a novější)
• Rozšiřující sloty: mPCIe sloty x 2
• Ethernet ports: Porty s automatickým rozpoznáním 10/100/1000 Mbps (M12 X-kódované) x 2
• Konektor pro mobilní anténu: QMA x 2
• USB 3.0: USB 3.0 hostitelské porty x 1, konektory typu A
• Konektor pro Wi-Fi anténu: QMA x 3
• Sériové porty: porty RS-232/422/485 x 1, volitelné softwarem (DB9 samec)
• Počet SIM karet: 2
• Konzolový port: RS-232 (TxD, RxD, GND), 4pinový výstup (115200, n, 8, 1)
• Konektor antény GPS: TNC x 1
• Formát SIM karty: Micro

Vstupní/výstupní rozhraní

• Tlačítka: Tlačítko reset

LED indikace

• Systém: Napájení x 1 Systém připraven x 1 Programovatelné x 1
• LAN: 2 na port (10/100/1000 Mbps)
• Sériové: 2 na port (Tx, Rx)
• Síla bezdrátového signálu: Mobilní/Wi-Fi x 6

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND

Rozhraní GPS

• Přesnost kurzu: 0,3 stupně
• Průmyslové protokoly: NMEA 0183, verze 4.0 (konfigurovatelná V2.3 nebo V4.1), UBX, RTCM
• Typy přijímačů: 72kanálový u-blox M8 engine
• Časový impuls: 0,25 Hz až 10 MHz
• Přesnost rychlosti: 0,05 ms

Parametry napájení

• Vstupní proud: 1,66 A při 24 VDC, 0,36 A při 110 VDC
• Input voltage: 24 až 110 VDC
• Napájecí konektor: 4pinový konektor M12 s kódováním A
• Spotřeba energie: 40 W (max.)

Mechanical properties

• Rozměry (s úchyty): 190 x 120 x 125 mm (7,46 x 4,72 x 4,92 palce)
• Rozměry (bez úchytů): 160 x 120 x 120 mm (6,30 x 4,72 x 4,72 palce)
• Housing: kovové
• Instalace: montáž na zeď
• Stupeň krytí IP: IP40
• Hmotnost: pouze produkt: 1 600 g (3,53 lb)

Limity prostředí

• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)
• Provozní teplota: -40 až 70 °C (-40 až 158 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)

Normy a certifikace

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 20 V/m IEC 61000-4-4 EFT: Napájení: 2 kV; Signál: 2 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; Signál: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
• Železnice: EN 50121-4 EN 50155
• Požární ochrana železnic: EN 45545-2
• Bezpečnost: EN 62368-1 IEC 62368-1
• Náraz: IEC 60068-2-27, IEC 61373, EN 50155
• Vibrace: IEC 60068-2-64, IEC 61373, CS 50155

Prohlášení

• Ekologický produkt: RoHS, CRoHS, WEEE

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
